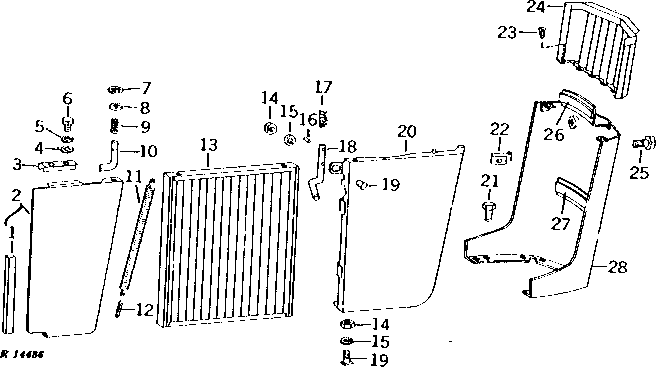

SIDE SHIELD, GRILLES, PANELS AND FRONT PLATE [03H02]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	2	Part 1	13 X 25 X 254MM (1/2" X 1" X 10") (MAKE FROM R30936)
2	AR40777	1	SHIELD	R.H.
2	AR46223	1	SHIELD	R.H. (CAB AND HEATER) (NLA)
2	AR40983	1	SHIELD	L.H. (ROW-CROP) (FRONT MOUNTED ROCKSHAFT)
2	AR40982	1	SHIELD	R.H. (ROW-CROP) (FRONT MOUNTED ROCKSHAFT)
2	AR40778	1	SHIELD	L.H.
3	R41983	2	SPRING	-
4	24H1286	4	Washer	9/32" X 1/2" X 1/16"
5	12H302	4	Lock Washer	1/4"
6	19H2479	4	Cap Screw	1/4" X 3/8"
7	R27507	2	Snap Ring	-
8	24H1286	2	Washer	9/32" X 1/2" X 1/16"
9	R28783	2	Compression Spring	-
10	R27506	2	PIN	-
11	R26858	2	SPRING	-
12	11M7084	2	Cotter Pin	5 X 25 MM
13	AR26849	2	GRILLE	-
14	14H812	4	NUT	3/8"
15	12H304	4	Lock Washer	3/8"
16	34H387	2	Spring Pin	3/16" X 3/4"
17	B161R	2	SPRING	-
18	R26702	1	ROD	R.H.
18	R26703	1	ROD	L.H.
19	03H1765	4	Bolt	3/8" X 3/4"
20	AR26497	1	PANEL	R.H.(NLA)
20	AR26498	1	PANEL	L.H.(NLA)
21	19H1815	8	Cap Screw	1/2" X 1-1/4"
22	R26694	6	CLIP	-
23	37H84	6	Screw	1/4" X 3/4"
24	AR26494	1	GRILLE	-
25	19H2009	2	CAP SCREW	3/4" X 1-5/8"
26	-	1	Part 32	3 X 38 X 292MM (1/8" X 1-1/2" X 11-1/2") (MAKE FROM R21736)
27	-	1	Part 33	3 X 38 X 264MM (1/8" X 1-1/2" X 10-3/8") (MAKE FROM R21736)
28	AR26493	1	PLATE	-

SIDE SHIELD, GRILLES, PANELS AND FRONT PLATE [03H02]
