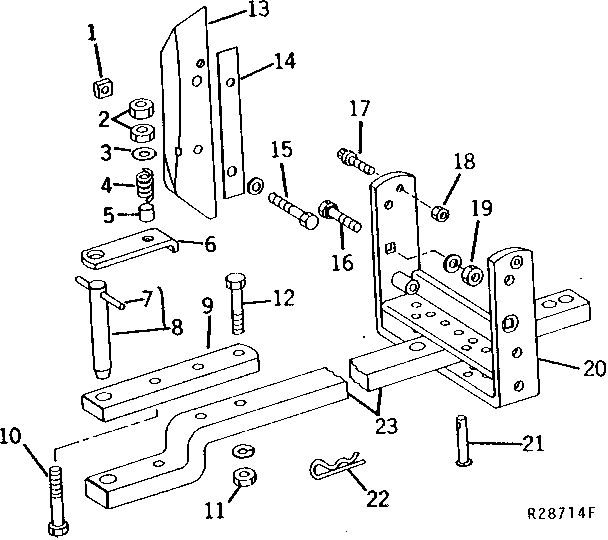

REGULAR DRAWBAR (ROW-CROP AND STANDARD) [03D25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H893	2	Nut	5/8"
2	14H1039	2	Nut	5/8"
3	24H1372	1	Washer	21/32" X 1-1/2" X 0.060"
4	F3541R	1	Spring	-
5	F3542R	1	Bushing	-
6	F3539R	1	Retainer	-
7	34H363	1	Spring Pin	3/8" X 4"
8	AR26462	1	PIN FASTENER	-
9	R26584	1	STRAP	-
10	19H3169	1	Cap Screw	5/8" X 4-1/4"
11	14H794	2	Nut	3/4"
11	12H236	2	Lock Washer	3/4"
12	19H3027	2	Cap Screw	3/4" X 3-1/2" HS, SAE 8
13	R39513	1	SWAY BLOCK	L.H.
13	R39512	1	SWAY BLOCK	R.H.
14	R65527	2	Washer	(SUB FOR R34505)
15	19H2233	2	CAP SCREW	5/8" X 3-1/2"
15	12H294	2	Lock Washer	5/8"
16	R49106	2	BOLT	-
17	R42440	2	SCREW	-
18	14H1040	2	Nut	1/2"
19	14H1039	2	Nut	5/8"
19	12H294	2	Lock Washer	5/8"
20	AR32495	1	SUPPORT	-
21	R33831	2	PIN	(SUB R61967 AND A3581R, THIS APPLICATION)
22	AR62151	2	Quick Lock Pin	(SUB FOR B11182) (SUB M115827)
23	R28057	1	DRAWBAR	(SUB RE20662)
23	R81576	1	DRAWBAR	(HEAVY-DUTY) (NOT DRILLED FOR STRAP)

REGULAR DRAWBAR (ROW-CROP AND STANDARD) [03D25]
