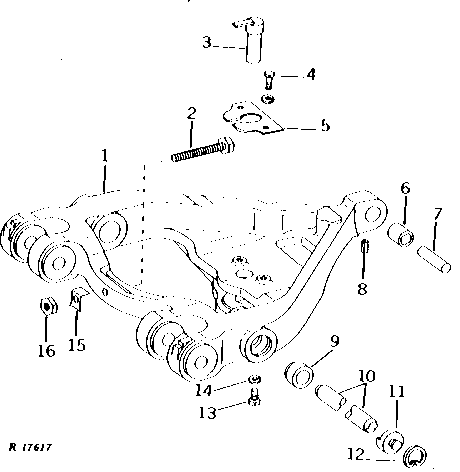

FRONT DRAWBAR SUPPORT (ROW-CROP AND STANDARD) [03D24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR40767	1	SUPPORT	(MARKED R41090) (SUB AR52798, R28040, R56728, R96420, A147R, 19H1732 AND 12H304)
2	R42944	1	CAP SCREW	(USE WITH AR40767)
3	AR44189	1	PIN	-
4	19H2284	2	Cap Screw	3/8" X 7/8"
4	12H304	2	Lock Washer	3/8"
5	R34253	1	RETAINER	(SUB R96420, R28040, A147R, 12H304 AND 19H1732)
6	R31438	1	BUSHING	-
7	R26503	1	DOWEL PIN	-
8	34H309	1	Spring Pin	1/4" X 5/8"
9	R41088	2	BUSHING	-
10	R33883	1	PIN	-
11	R41763	2	RETAINER	-
12	N107859	2	Snap Ring	(SUB FOR R44040 OR J17817)
13	R40928	2	BOLT	-
14	12H303	2	Lock Washer	5/16"
15	R47626	1	LOCK PLATE	(USE WITH AR40767)
16	14H1039	1	Nut	5/8", (USE WITH AR40767)

FRONT DRAWBAR SUPPORT (ROW-CROP AND STANDARD) [03D24]
