Открытый узел

CONTROL SUPPORT AND COVERS [03J13]

CONTROL SUPPORT AND COVERS [03J13]

CONTROL SUPPORT AND COVERS [03J13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

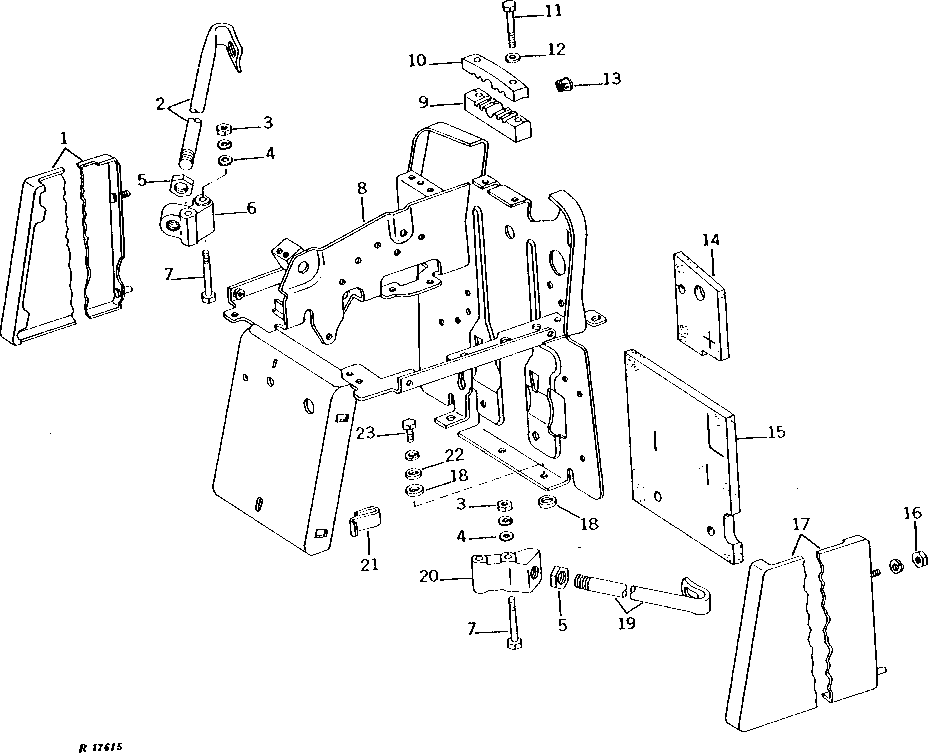

CONTROL SUPPORT AND COVERS [03J13]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR40585	1	COVER	-
2	R33767	1	SUPPORT	(A)
3	14H1076	2	Nut	(A) 3/8"
3	12H304	4	Lock Washer	(A) 3/8"
4	24H1305	1	Washer	(A) 13/32" X 13/16" X 0.065"
5	C985R	2	NUT	(A)
6	R34743	1	BRACKET	(A)
7	19H1944	4	Cap Screw	(A) 3/8" X 2-3/4"
8	AR51071	1	SUPPORT	(SUB FOR AR42629 OR AR50516) (NLA)
9	R41442	1	CLAMP	(GASOLINE AND DIESEL)
9	R41443	1	CLAMP	(LP-GAS)
10	R41438	1	CLAMP	-
11	19H2334	2	Cap Screw	1/4" X 2-1/2"
12	24H1287	2	Washer	9/32" X 5/8" X 0.065"
13	R36590	1	PLUG	-
14	R41435	1	PAD	-
15	R41436	1	PAD	-
16	14H785	2	Nut	5/16"
16	12H303	2	Lock Washer	5/16"
17	AR40584	1	COVER	-
17	-	1	Part 21	25 X 25 X 102MM (1" X 1" X 4") (MAKE FROM R30937)
18	R48378	10	Washer	(B)
19	R27941	1	SUPPORT	(A)
20	R38341	1	BRACKET	(A)
21	R42275	4	CLIP	-
22	24H1305	5	Washer	13/32" X 13/16" X 0.065"
22	A4624R	5	Washer	(B)
