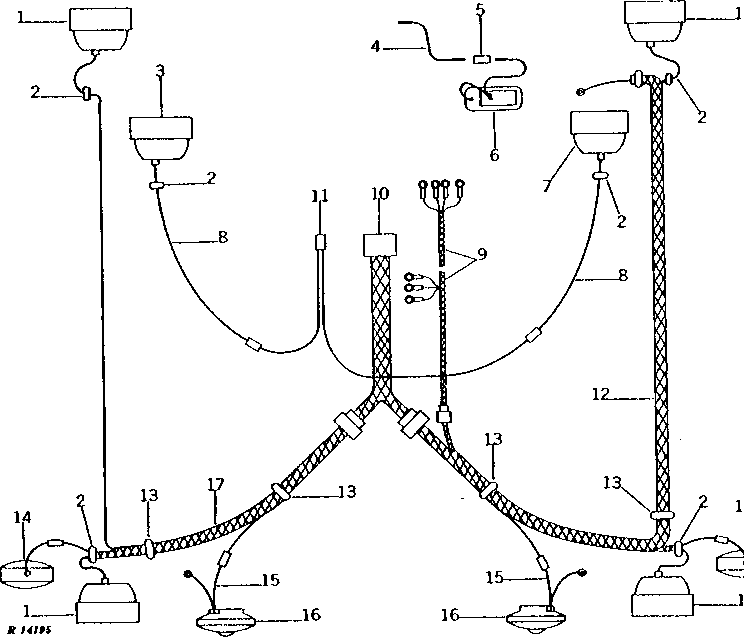

CAB LAMP WIRING (STOLPER) [02D23]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE19075	4	Floodlamp	(12-VOLT) (HOBBS OR GUIDE) (UPPER FRONT AND REAR)
2	R27583	6	Grommet	-
2	R26941	2	Grommet	-
3	RE19075	1	Floodlamp	(12-VOLT) LOWER, (SUB FOR AR42121)
4	-	1	Part 5	254MM (10") DOME LIGHT, (MAKE FROM R66319, R32024, R32026 AND R32027)
5	R32029	1	ELEC. CONNECTOR TERMINAL	-
6	AR45847	1	LAMP	DOME LIGHT
7	RE19075	1	Floodlamp	(SUB FOR AR42121) (12-VOLT) LOWER
8	AR42008	2	WIRING LEAD	(NLA)
8	F2084R	6	CLIP	-
8	T32231	2	Clamp	-
9	AR46335	1	WIRING HARNESS	TO ACCESSORY RELAY (NLA)
10	AR46333	1	WIRING HARNESS	TO CAB LIGHTING (NLA)
11	AR46081	1	WIRING HARNESS	(NLA)
12	R27180	1	Grommet	-
12	T14264	1	Clamp	-
12	R34557	1	Clamp	-
12	R45211	1	Clamp	-
12	AR43742	1	WIRING HARNESS	(NLA)
13	R41439	3	Grommet	-
13	R40445	1	Grommet	-
14	AT23467	2	LAMP	(SUB FOR AR38456) WARNING
15	AR44996	2	WIRING LEAD	(USE WITH AR78825) (NLA)
16	AR78825	2	Tail Lamp	(SUB FOR AR44989 AND AR45099)
17	AR43743	1	WIRING HARNESS	(NLA)
17	T14264	1	Clamp	-
17	R45211	1	Clamp	-
17	R34557	1	Clamp	-
17	R27180	1	Grommet	-
..	R45231	1	LABEL	WIRING INSTRUCTIONS
