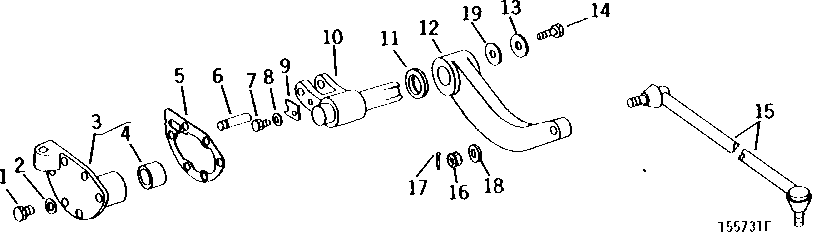

STEERING ARM AND DRAG LINK [01H10]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3239	6	Cap Screw	HS, SAE 8, 3/8" X 1-1/4"
2	R57696	6	Washer	(SUB FOR R1870R)
3	AT20854	1	COVER	(SUB AT46457)
3	AT46457	1	COVER	(SUB AT54955, THIS APPLICATION)
3	AT54954	1	COVER	(SUB FOR AT54955, ALSO ORDER INSTR. 1171)
4	T21445	1	BUSHING	-
5	T21527	1	GASKET	-
5	T43514	1	Gasket	-
6	T21722	1	PIN	-
7	19H1227	1	Cap Screw	1/4" X 1/2"
8	12H297	1	Lock Washer	1/4"
9	T21659	1	PLATE	-
10	T21866	1	SHAFT	(MANUAL STEERING)
10	T34254	1	SHAFT	(POWER STEERING)
11	AT11927	1	SEAL	(MANUAL STEERING)
11	AN70540	1	SEAL	(POWER STEERING)
12	R71083	1	ARM	(SUB FOR T39688) (MANUAL STEERING)
12	T34255	1	ARM	(SUB T54367) (POWER STEERING)
12	T54367	1	LEVER	(POWER STEERING)
13	R20135	1	Washer	(SUB T42971 AND 19H2710, THIS APPLICATION)
13	T42971	1	BUSHING	-
14	19H1833	1	Cap Screw	5/8" X 1-1/4"
14	19H2710	1	Cap Screw	HS, SAE 8 5/8" X 1-3/4"
15	AT38448	1	DRAG LINK	-
16	14H918	2	NUT	5/8"
17	11M7083	2	Cotter Pin	3.200 X 50 MM
18	24H1369	1	Washer	21/32" X 1-3/8" X 0.060"
19	24H1698	1	Washer	21/32" X 1-5/8" X 1/4"
