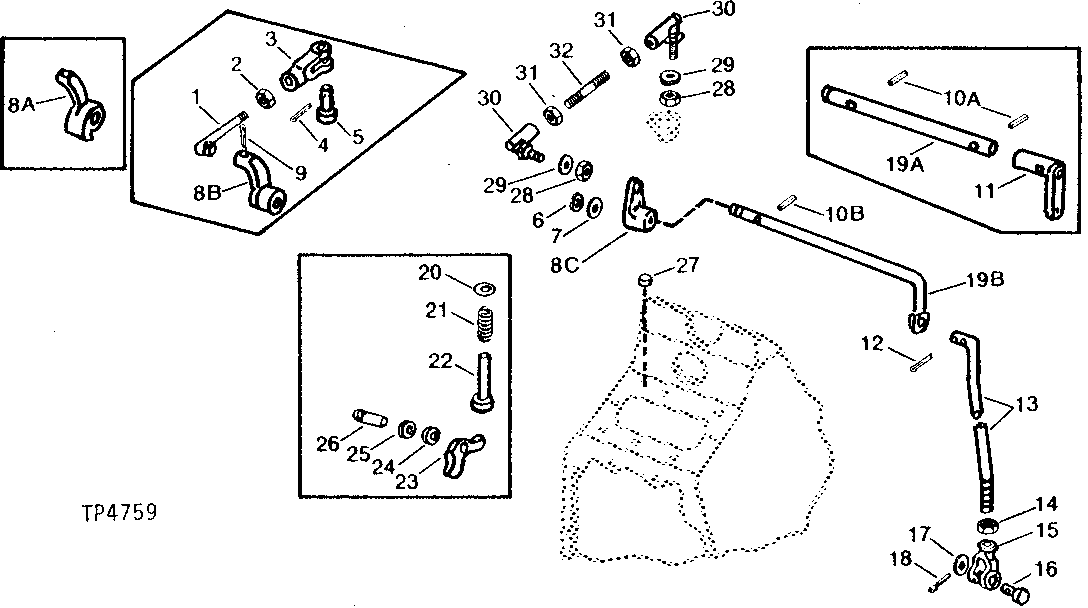

REVERSER CONTROL LINKAGE [01F17]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T39855	1	ROD	-
2	14H650	1	Nut	5/16", ADJUSTABLE
3	L299T	1	Yoke	-
4	11M7079	1	Cotter Pin	2.500 X 12 MM
5	P46404	1	Pin Fastener	-
6	A4883R	1	Snap Ring	-
7	24H1658	1	Washer	21/32" X 1" X 0.060"
9	11M7082	1	Cotter Pin	2.500 X 25 MM
11	T22755	1	ARM	CONTROL LEVER ROD, UPPER, (SUB R61136)
12	11M7081	2	Cotter Pin	2.500 X 20 MM
13	T22757	1	ROD	-
14	14H732	1	Nut	3/8"
15	C284R	1	Yoke	-
16	C1067R	1	PIN FASTENER	(USE IF AVAILABLE)
16	R65563	1	Pin Fastener	(SUB FOR C1067R)
17	24H1304	1	WASHER	13/32" X 23/32" X 0.120"
18	11M7059	1	Cotter Pin	3.200 X 20 MM
20	F3353R	1	O-Ring	-
21	R26169	1	SPRING	-
22	T23206	1	PIN	-
23	T23207	1	ARM	HIGH SPEED LOCKOUT
24	24H1305	1	Washer	13/32" X 13/16" X 0.065"
25	R72655	1	Snap Ring	(SUB FOR T12808)
26	R39166	1	PIN	-
27	M1102T	1	PLUG	-
28	14H650	2	Nut	5/16"
29	12H303	2	Lock Washer	5/16"
30	AR41590	2	BALL JOINT	-
31	14H882	2	Nut	5/16"
32	T80015	1	STUD	(SUB FOR T71768)
8A	T22754	1	LEVER	-
8B	T66474	1	LEVER	-
8C	T71767	1	LEVER	-
10A	25H72	2	GROOVE PIN	3/16" X 1"
10B	25H72	2	GROOVE PIN	3/16" X 1"
19A	T22753	1	SHAFT	(SUB R61136)
19B	R61136	1	SHAFT	-
