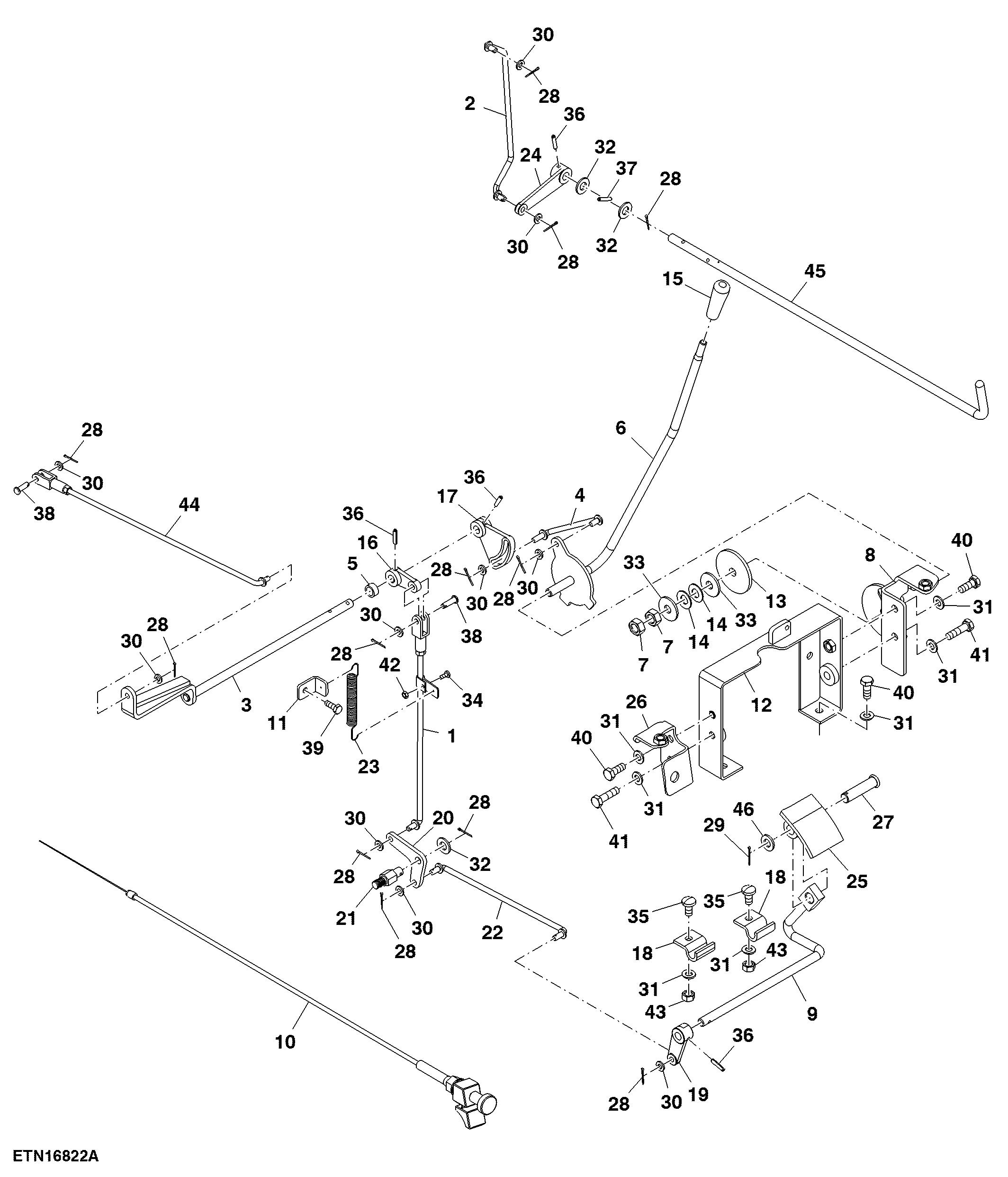

Engine Control Mechanism Assembly

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ322749	1	Lever	Foot Throttle
2	SJ327597	1	Lever	Decompression
3	SJ322591	1	Shaft	-
4	SJ322587	1	Lever	Hand Throttle
5	SU322605	2	Spacer	-
6	SJ320262	1	Handle	Hand Throttle
7	14M7140	2	Nut	M10
8	SJ327142	1	Bracket	-
9	SJ312457	1	Shaft	-
10	SJ312459	1	Push Pull Cable	-
11	SU312461	1	Support	-
12	SJ327604	1	Bracket	-
13	SU317744	1	Throttle Kit	-
14	SU318120	2	Disk Spring	-
15	SU314508	1	Knob	-
16	SU314772	1	Arm	-
17	SU314778	1	Arm	-
18	SU314779	2	Seat	-
19	SU314780	1	Arm	-
20	SU318121	1	Arm	-
21	SU318122	1	Shaft	-
22	SJ318126	1	Rod	-
23	SU314719	1	Spring	-
24	SU318134	1	Arm	-
25	SU316435	1	Pedal	Foot Throttle
26	SJ318037	1	Bracket	-
27	SU316436	1	Pin	-
28	11M7009	12	Cotter Pin	2 X 16 mm
29	11M7078	1	Cotter Pin	2 X 20 mm, Shut Down Wire
30	24M7054	10	Washer	6.400 X 12 X 1.600 mm
31	24M7055	8	Washer	8.400 X 16 X 1.600 mm
32	24M7028	3	Washer	10.500 X 20 X 2 mm
33	24M7178	2	Washer	10.500 X 30 X 2.500 mm
34	21M7396	1	Screw	M4 X 10
35	21M7192	2	Screw	M8 X 16
36	34M7027	4	Spring Pin	4 X 20 mm
37	34M7029	1	Spring Pin	4 X 30 mm
38	SU318663	2	Pin	-
39	19M7560	1	Cap Screw	M6 X 16
40	19M7139	4	Cap Screw	M8 X 20
41	19M7288	2	Cap Screw	M8 X 30
42	14M7139	1	Nut	M4
43	14M7029	2	Nut	M8
44	SJ322750	1	Lever	-
45	SU327600	2	Handle	-
46	SU323074	1	Washer	-
