Открытый узел

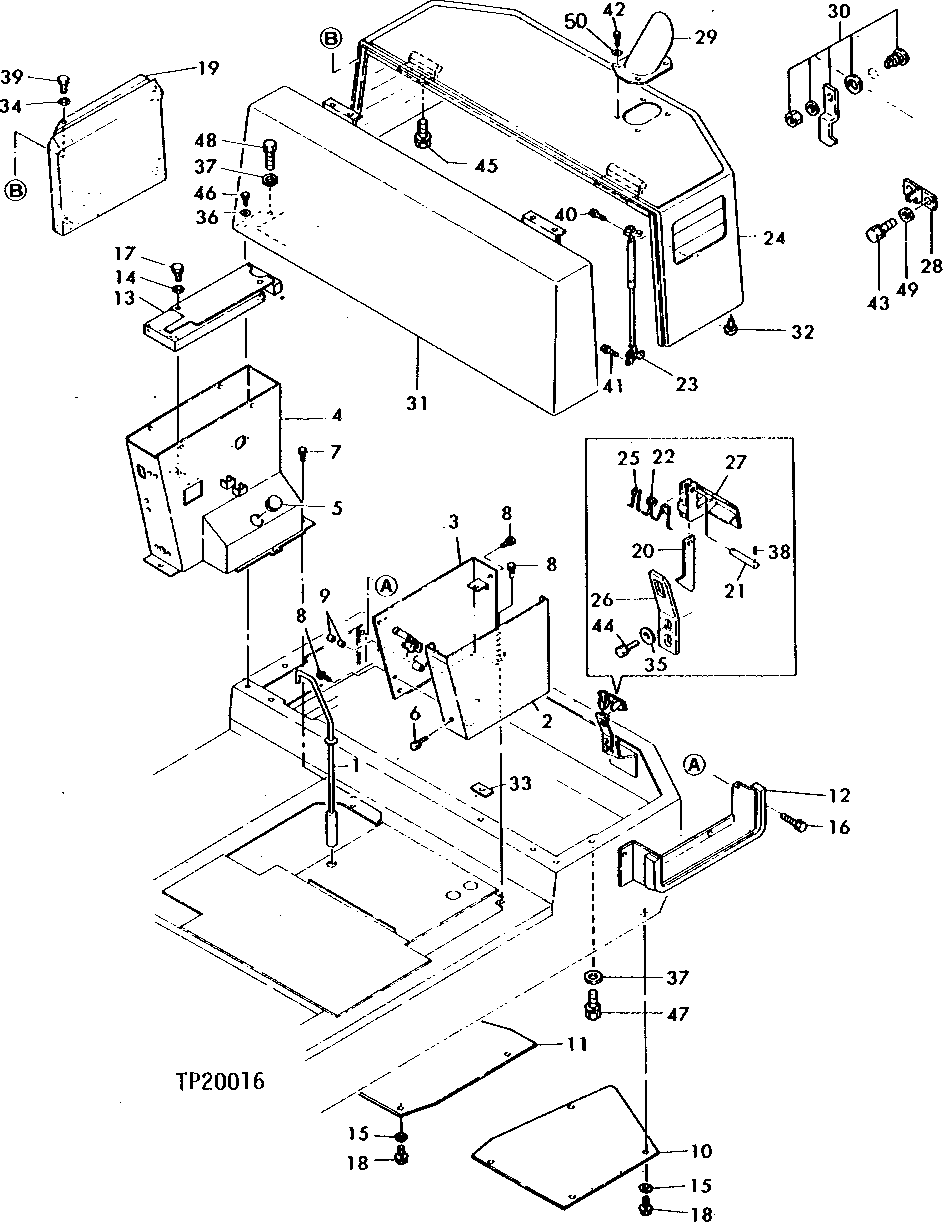

HOOD, CONSOLE COVERS AND SWING LOCK [G15]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT110408	1	PIN	-
2	AT110045	1	PANEL	-
3	T110848	1	STAND	-
4	AT110046	1	STAND	-
5	T110026	1	GROMMET	-
6	12M7066	1	Lock Washer	10 MM
6	19M7166	1	Cap Screw	M10 X 20
7	12M7066	4	Lock Washer	10 MM
7	19M7166	4	Cap Screw	M10 X 20
8	12M7066	6	Lock Washer	10 MM
8	19M7166	6	Cap Screw	M10 X 20
9	T110633	2	BUSHING	-
10	T110141	1	PLATE	-
11	T110142	1	PLATE	-
12	AT110152	1	PLATE	-
13	AT110052	1	PLATE	-
14	24M7028	2	Washer	10.500 X 20 X 2 MM
15	24M7028	8	Washer	10.500 X 20 X 2 MM
16	12M7056	4	Lock Washer	8 MM, (SUB FOR 12M7065)
16	19M7932	4	Cap Screw	M8 X 16
17	12M7066	2	Lock Washer	10 MM
17	19M7166	2	Cap Screw	M10 X 20
18	12M7066	8	Lock Washer	10 MM
18	19M7166	8	Cap Screw	M10 X 20
19	AT110153	1	PLATE	-
20	T110392	2	LATCH	-
21	T110393	2	PIN	-
22	T110394	2	SPRING	-
23	T110395	1	GAS OPERATED CYLINDER	(USE IF AVAILABLE)
24	AT110497	1	CAP	-
25	T110144	2	SPRING	-
26	T110145	2	PLATE	-
27	AT110053	2	LEVER	-
28	AT110498	1	HOOK	-
29	AT110003	1	EXHAUST PIPE	-
30	AT110499	1	KEY	-
31	AT110500	1	COVER	-
32	T110337	4	ISOLATOR	-
33	T111041	4	STRAP	-
34	CH10525	3	WASHER	-
35	24M7028	4	Washer	10.500 X 20 X 2 MM
36	CH11118	5	Washer	-
37	24M7047	2	Washer	13 X 24 X 2.500 MM
38	11M7078	4	Cotter Pin	2 X 20 MM
39	CH13781	3	Bolt	-
40	CH13781	2	Bolt	-
41	CH19135	2	BOLT	-
42	12M7056	4	Lock Washer	8 MM, (SUB FOR 12M7065)
42	19M7881	4	Screw	M8 X 20
43	12M7056	2	Lock Washer	8 MM, (SUB FOR 12M7065)
43	19M7881	2	Screw	M8 X 20
44	12M7066	4	Lock Washer	10 MM
44	19M7166	4	Cap Screw	M10 X 20
45	12M7066	4	Lock Washer	10 MM
45	19M7402	4	Cap Screw	M10 X 25
46	12M7066	5	Lock Washer	10 MM
46	19M7168	5	Cap Screw	M10 X 30
47	12M7058	1	Lock Washer	12 MM, (SUB FOR 12M7067)
47	19M7268	1	Cap Screw	M12 X 25
48	T111623	1	Bolt	-
49	T110587	2	WASHER	-
50	24M7055	4	Washer	8.400 X 16 X 1.600 MM

HOOD, CONSOLE COVERS AND SWING LOCK [G15]

Нет текстового описания
