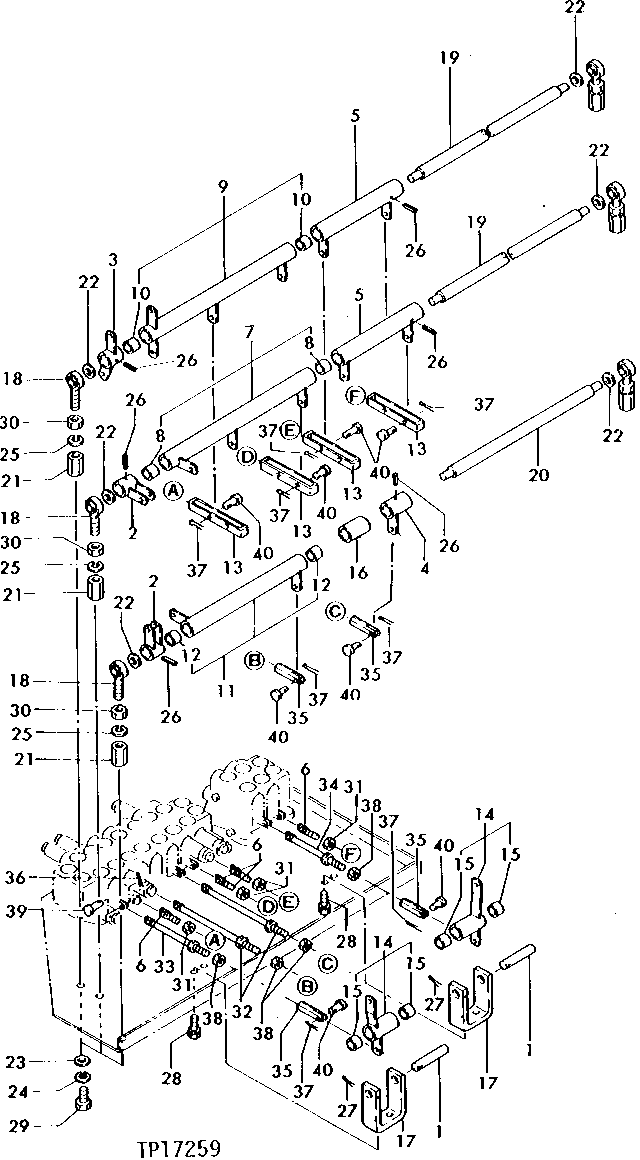

CONTROL LEVER LINKAGE (SERIAL NO. -001182) [I21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT110001	2	SHAFT	-
2	AT110020	2	LINK	-
3	AT110098	1	LINK	-
4	AT110021	1	LINK	-
5	AT110022	2	LINK	-
6	T110226	4	LINK	ARM (A), BOOM (D), BUCKET (E), HOUSE SWING (F) (USE IF AVAILABLE)
7	AT110024	1	LINK	-
8	T110842	2	BUSHING	-
9	AT110025	1	LINK	-
10	T110842	2	BUSHING	-
11	AT110026	1	LINK	-
12	T110842	2	BUSHING	-
13	T110227	4	LINK	(USE IF AVAILABLE)
14	AT110027	2	LINK	-
15	T110633	4	BUSHING	-
16	T110102	1	BUSHING	-
17	T110104	2	BRACKET	-
18	T110107	6	END	-
19	T110108	2	SHAFT	-
20	T110109	1	SHAFT	-
21	T110112	6	PIN	-
22	CH12008	6	Washer	-
23	CH12008	6	Washer	-
24	12M7068	6	Lock Washer	14 MM
25	12M7068	6	Lock Washer	14 MM
26	CH13500	6	Spring Pin	-
27	11M7087	2	Cotter Pin	4 X 40 MM
28	12M7066	4	Lock Washer	10 MM
28	19M7166	4	Cap Screw	M10 X 20
29	19M8962	6	Cap Screw	(SUB FOR T111316)
30	14M7141	6	Nut	M14, (SUB FOR CH12041)
31	14M7273	4	Nut	M8
32	AT110101	2	LINK	LEFT TRACK (B), RIGHT TRACK (C)
33	AT110102	1	LINK	BOOM SWING
34	AT110040	1	ROD	BLADE
35	T110118	4	LINK	-
36	11M7094	8	Cotter Pin	1.600 X 16 MM, (SUB FOR T110417)
37	11M7058	8	Cotter Pin	2 X 25 MM, (SUB FOR 11M7009)
38	14M7274	4	Nut	M10
39	T110484	8	PIN FASTENER	-
40	T110627	8	PIN	-

CONTROL LEVER LINKAGE (SERIAL NO. -001182) [I21]
