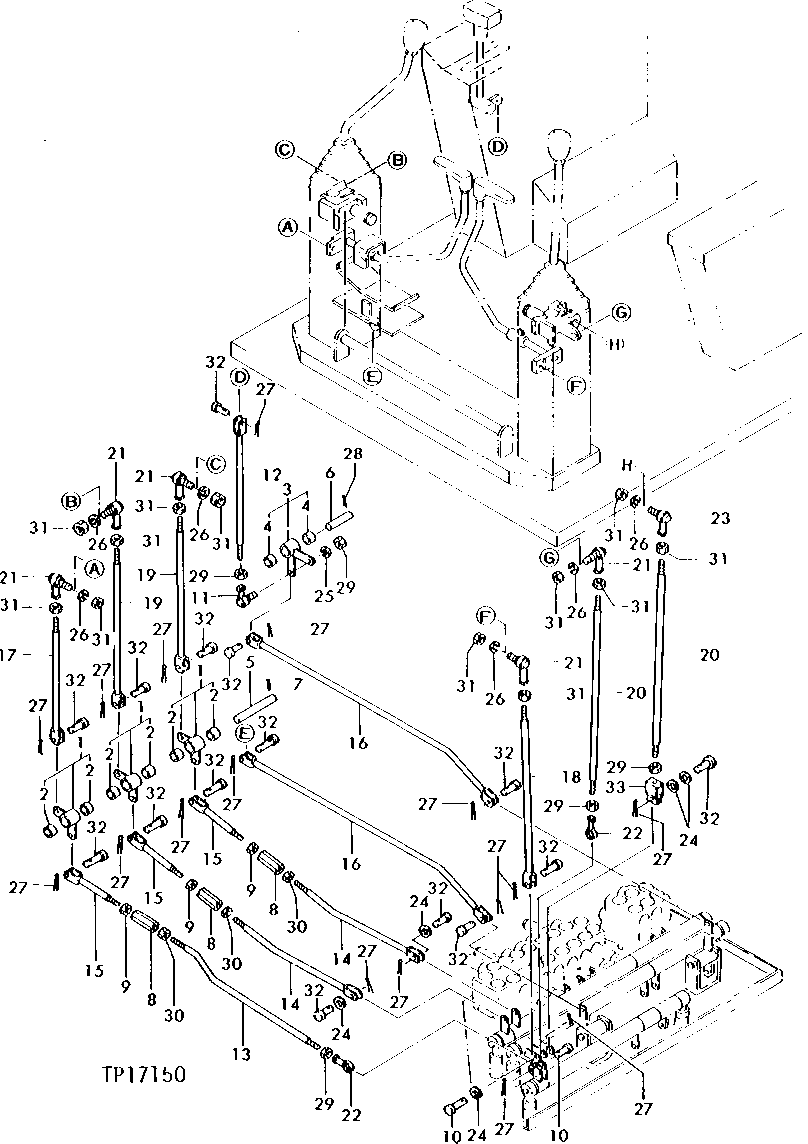

CONTROL LEVER LINKAGE (SERIAL NO. -001182) [I17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT110023	3	LINK	-
2	T110633	6	BUSHING	-
3	AT110028	1	LINK	-
4	T110633	2	BUSHING	-
5	T110110	1	SHAFT	-
6	T110111	1	SHAFT	-
7	11M7087	1	Cotter Pin	4 X 40 MM, (SUB FOR T110419) (SUB FOR 11M7023)
8	T110383	3	Bar	-
9	14M7228	3	Nut	M10
10	T110020	2	PIN	-
11	T110021	1	Ball Joint Socket	-
12	AT110002	1	ROD	BLADE
13	T110229	1	ROD	-
14	AT110110	2	ROD	-
15	AT110035	3	ROD	-
16	AT110036	2	ROD	-
17	AT110037	1	ROD	RIGHT TRACK (A)
18	AT110038	1	ROD	LEFT TRACK (F)
19	AT110039	2	ROD	BUCKET (B), ARM (C)
20	T110117	2	STUD	HOUSE SWING (G), BOOM (H)
21	T110119	5	TIE ROD END	-
22	T110120	2	ROD	-
23	T110121	1	TIE ROD END	-
24	24M7095	5	Washer	8.400 X 15 X 1.600 MM
25	12M7056	1	Lock Washer	8 MM, (SUB FOR 12M7065)
26	12M7060	6	Washer	5.300 MM
27	11M7058	17	Cotter Pin	2 X 25 MM, (SUB FOR 11M7009)
28	11M7087	1	Cotter Pin	4 X 40 MM, (SUB FOR T110419) (SUB FOR 11M7023)
29	14M7273	5	Nut	M8
30	14M7274	3	Nut	M10
31	14M7153	12	Nut	M10
32	T110627	15	PIN	-
33	T110628	1	CLEVIS	-

CONTROL LEVER LINKAGE (SERIAL NO. -001182) [I17]
