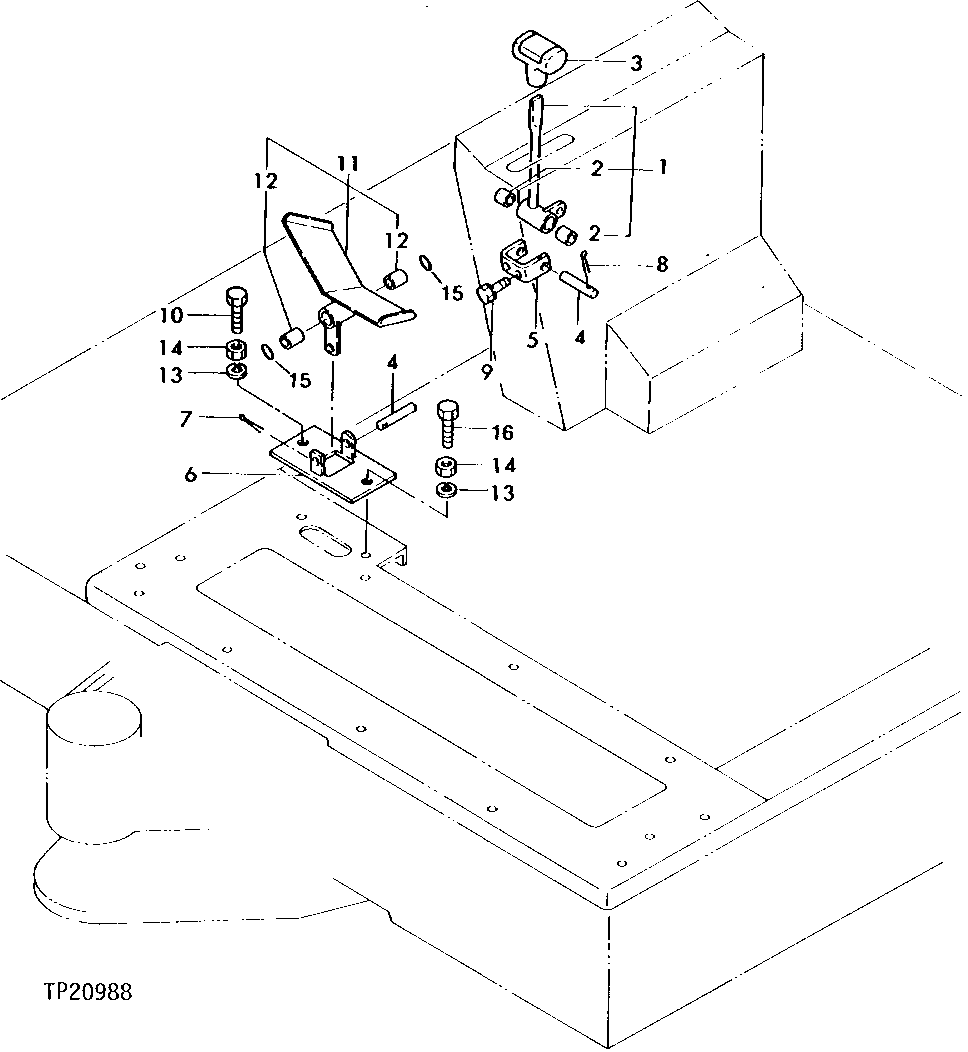

BLADE CONTROL LEVER AND BOOM SWING PEDAL [I15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT110018	1	LEVER	-
2	T110633	2	BUSHING	-
3	T110837	1	GRIP	-
4	AT110001	2	SHAFT	-
5	T110105	1	BRACKET	-
6	AT110032	1	FULCRUM	-
6	AT111807	1	FULCRUM	-
7	11M7087	1	Cotter Pin	4 X 40 MM, (SUB FOR T110419) (SUB FOR 11M7023)
7	11M7087	1	Cotter Pin	4 X 40 MM
8	11M7087	1	Cotter Pin	4 X 40 MM
9	19M7166	2	Cap Screw	M10 X 20
9	12M7066	2	Lock Washer	10 MM
10	12M7066	2	Lock Washer	10 MM
10	19M7166	2	Cap Screw	M10 X 20
10	CH15013	1	BOLT	-
11	AT110404	1	PEDAL	-
11	AT111811	1	PEDAL	-
12	T110633	2	BUSHING	-
13	12M7060	2	Washer	5.300 MM
14	14M7274	2	Nut	M10
15	CH14583	2	Packing	-
16	19M7169	1	Cap Screw	M10 X 35

BLADE CONTROL LEVER AND BOOM SWING PEDAL [I15]
