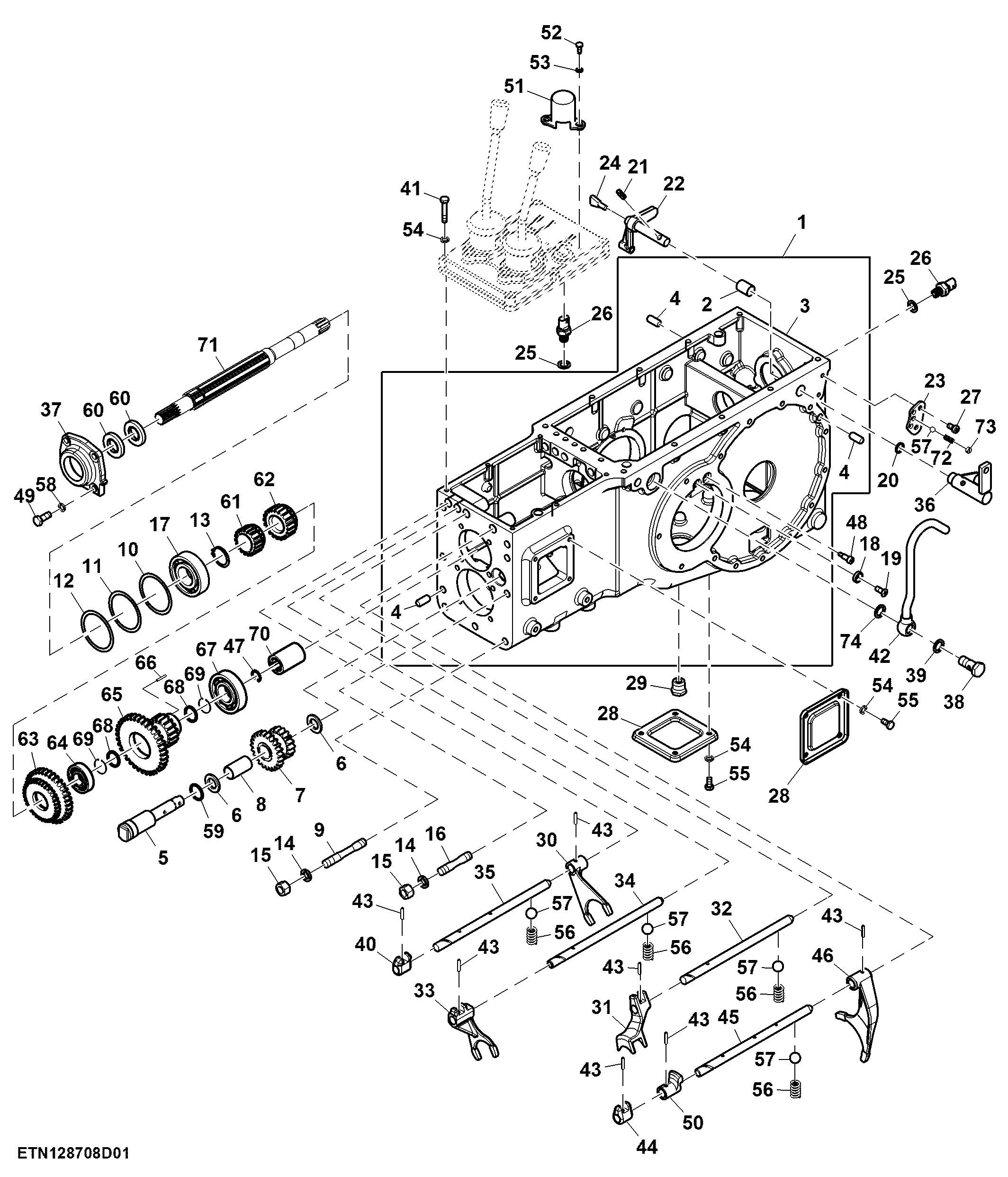

Transmission Housing and Shifter Control, MFWD

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ21595	1	Transmission Case	-
2	SU38195	1	Bushing	-
3	SU42109	1	Transmission Case	-
4	SU318971	4	Pin	-
5	SU35741	1	Countershaft	Reverse Gear
6	SU48598	2	Washer	-
7	SU319883	1	Gear	Z = 23, Reverse Idle
8	SU314535	1	Bushing	-
9	SU322023	3	Stud	-
10	SU326292	1	Shim	TK = 0.1 mm, Primary Shaft, Front
11	SU314816	1	Shim	TK = 0.2 mm
12	SU326293	1	Shim	TK = 0.5 mm
13	SU318706	1	Snap Ring	-
14	SU318981	7	Lock Washer	-
15	SU319860	7	Nut	-
16	SU322022	4	Stud	-
17	SU318287	1	Bearing	-
18	SU319797	2	Washer	-
19	SU328681	2	Screw	-
20	SU317898	1	O-Ring	-
21	SU328660	1	Pin	-
22	SU322435	1	Shaft	PTO Shifter
23	SU314739	1	Plate	PTO Control, Lock
24	SU314797	1	Shifter	PTO
25	SU321416	2	Washer	-
26	RE12411	2	Switch	Nuetral
27	SU328685	2	Screw	-
28	SU35347	2	Cover	Gearbox Housing
29	SU321990	1	Plug	-
30	SU314799	1	Fork	Third and Forth
31	SU40291	1	Fork	First SUB FOR SU314810
32	SU41611	1	Shaft	First SUB FOR SU314800
33	SU314783	1	Fork	Second and Reverse
34	SU54764	1	Shaft	Second and Reverse SUB FOR SU314801
35	SU314806	1	Shaft	Third and Forth
36	SJ28124	1	Arm	SUB FOR SJ30429
37	SU35999	1	Cover	Primary Shaft, Front
38	SU314794	1	Hollow Screw	-
39	SU321901	1	Washer	-
40	SU314817	1	Shifter	Third and Forth
41	SU328638	6	Bolt	-
42	SJ22121	1	Breather	-
43	34M7031	7	Spring Pin	5 X 24 mm
44	SU35973	1	Shifter	Rang Shifter
45	SU35906	1	Shaft	High and Low
46	SU35904	1	Fork	High and Low
47	SU332534	1	Snap Ring	-
48	SU39133	2	Pin	-
49	SU318719	4	Bolt	-
50	SU321422	1	Shifter	-
51	SU322432	1	Shield	-
52	21M7246	2	Screw	M6 X 16
53	24M7054	2	Washer	6.400 X 12 X 1.600 mm
54	SU318990	14	Lock Washer	-
55	19M7162	8	Cap Screw	M8 X 16
56	SU314814	4	Spring	-
57	SU318528	4	Ball	-
58	SU318979	4	Lock Washer	-
59	SU317908	1	O-Ring	-
60	SU33813	2	Seal	-
61	SU40268	1	Spur Gear	Z = 17, First Drive SUB FOR SU319887
62	SU319886	1	Gear	Z = 20, Second and Reverse Drive
63	SU35725	1	Spur Gear	Z = 37, Sliding Third and Fourth Shift
64	SU318261	1	Bearing	-
65	SU35726	1	Spur Gear	Z = 16/41, High and Low
66	SU318510	34	Roller	-
67	SU318298	1	Bearing	-
68	SU314790	2	Ring	Needle
69	SU318703	2	Snap Ring	-
70	SU332258	1	Splined Coupling	-
71	SU33799	1	Shaft	Transmission Top Shaft
72	SU314787	1	Spring	SUB FOR R138202
73	SU314788	1	Screw	SUB FOR SU43509
74	SU321900	1	Washer	-
