Открытый узел

Final Drive Assembly, MFWD, 1000 mm

Final Drive Assembly, MFWD, 1000 mm

Final Drive Assembly, MFWD, 1000 mm

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

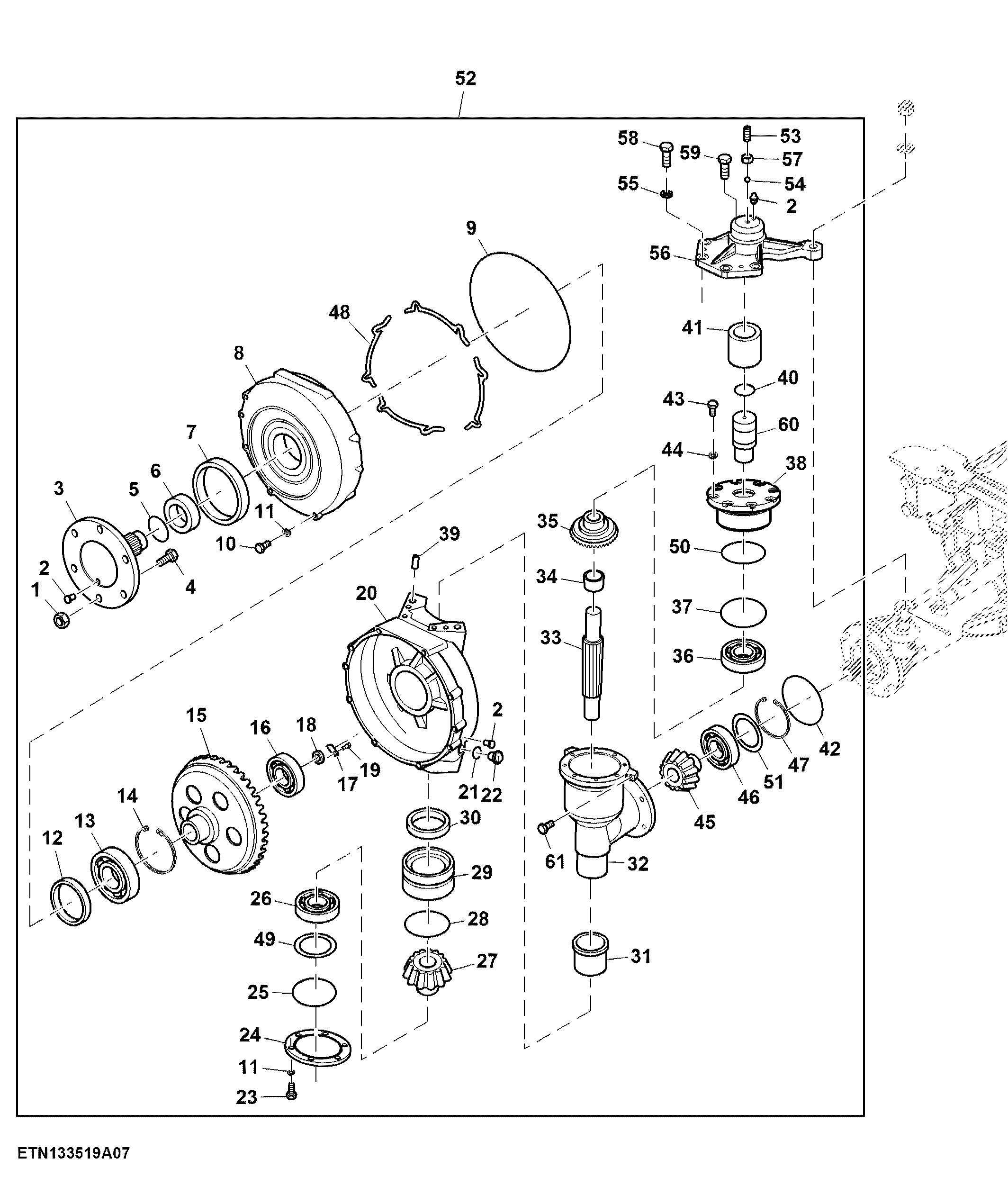

Final Drive Assembly, MFWD, 1000 mm

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU314791	12	Lock Nut	-
2	SU318562	6	Fitting	-
3	SU315210	2	Shaft	-
4	SU314785	12	Set Screw	-
5	SU317959	2	O-Ring	-
6	SU315199	2	Sleeve	-
7	SU315211	2	Seal	-
8	SU315170	2	Cover	-
9	SU317902	2	O-Ring	-
10	19M3147	16	Cap Screw	M10 X 35
11	SU318979	28	Lock Washer	-
12	SU328173	2	Seal	-
13	SU318293	2	Bearing	-
14	SU318673	2	Snap Ring	-
15	SU315162	2	Gear	-
16	SU318299	2	Bearing	-
17	SU315213	2	Pin Fastener	-
18	SU315212	2	Strap	-
19	19M7881	4	Screw	M8 X 20
20	SU323584	1	Housing	RH
20	SU314510	1	Housing	LH
21	SU317893	2	O-Ring	-
22	SU309569	2	Drain Plug	-
23	19M7166	12	Cap Screw	M10 X 20
24	SU326412	2	Cover	-
25	SU317968	2	O-Ring	-
26	SU318488	2	Bearing	-
27	SU315204	2	Gear	-
28	SU317838	2	O-Ring	-
29	SU315207	2	Sleeve	-
30	SU314820	2	Seal	-
31	SU315208	2	Sleeve	-
32	SU39050	1	Housing	LH
32	SU39051	1	Housing	RH
33	SU315577	2	Shaft	-
34	SU315202	2	Sleeve	-
35	SU315191	2	Gear	-
36	SU318487	2	Bearing	-
37	SU317970	2	O-Ring	-
38	SU314438	2	Holder	-
39	44M7157	4	Dowel Pin	-
40	SU317956	2	O-Ring	-
41	SU315171	2	Sleeve	-
42	SU317851	2	O-Ring	-
43	19M3129	16	Cap Screw	M8 X 20
44	SU318990	16	Lock Washer	-
45	SU315203	2	Gear	-
46	SU318274	2	Bearing	-
47	SU318691	2	Snap Ring	-
48	SU315205	2	Washer	TK = 0.2 mm
48	SU315206	2	Washer	TK = 0.5 mm
48	SU315216	2	Washer	TK = 1.0 mm
49	SU319650	2	Shim	TK = 0.2 mm
49	SU319649	2	Shim	TK = 0.5 mm
49	SU319648	2	Washer	TK = 1.0 mm
50	SU315172	2	Washer	TK = 0.2 mm
50	SU315174	2	Washer	TK = 1.0 mm
50	SU315173	2	Washer	TK = 0.5 mm
51	SU315179	2	Shim	TK = 0.2 mm
51	SU315136	2	Shim	TK = 0.5 mm
51	SU315201	2	Washer	TK = 1.0 mm
52	SJ24046	1	Drive	LH
52	SJ24048	1	Drive	RH
53	SU316864	2	Bolt	-
54	SU318528	2	Ball	-
55	SU318980	8	Lock Washer	-
56	SU314437	1	Arm	LH
56	SU316038	1	Arm	RH
57	14M7577	2	Nut	M10
58	19M3162	8	Cap Screw	M12 X 30
59	SU326414	2	Bolt	M10 X 20
60	SU315653	2	Shaft	-
61	19M3161	2	Cap Screw	M12 X 25
