Открытый узел

Hand Throttle, W/ Hydraulic Steering ( - 614936)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ29133	1	Bracket	Hand Throttle
2	SU317744	1	Throttle Kit	OD = 55 mm
3	SJ29141	1	Lever	Accelerator
4	SU314508	1	Knob	Hand Throttle
5	L150034	1	Stud	-
6	56M7006	2	Ball Joint Socket	-
7	L112880	1	Lever	-
8	AL113843	1	Sensor	Position and Rotary
9	56M7007	2	Ball Joint Retainer	-
10	55M7012	1	Ball Stud	-
11	14M7165	1	Lock Nut	M6
12	SU50634	1	Retainer	OD = 20 mm
13	21M7271	2	Screw	M5 X 16
14	14M7265	2	Lock Nut	M5
15	24M7178	2	Washer	10.500 X 30 X 2.500 mm
16	SU318120	2	Disk Spring	-
17	14M7509	2	Nut	M10
18	SU318990	4	Lock Washer	Hand Throttle
19	19M7881	1	Screw	M8 X 20
20	19M7288	2	Cap Screw	M8 X 30
21	SJ32042	1	Bracket	Cowl SUB FOR SJ318037
22	19M7139	1	Cap Screw	M8 X 20
23	AL150098	1	Tie Rod Assembly	-
24	24M7117	2	Washer	4.300 X 9 X 0.800 mm
25	21M7216	2	Screw	M4 X 20
26	AL113868	1	Sensor	Position and Rotary
27	L110245	1	Seal	-
28	R98502	1	Ring	14.400 X 2 mm (0.567" X 0.079")

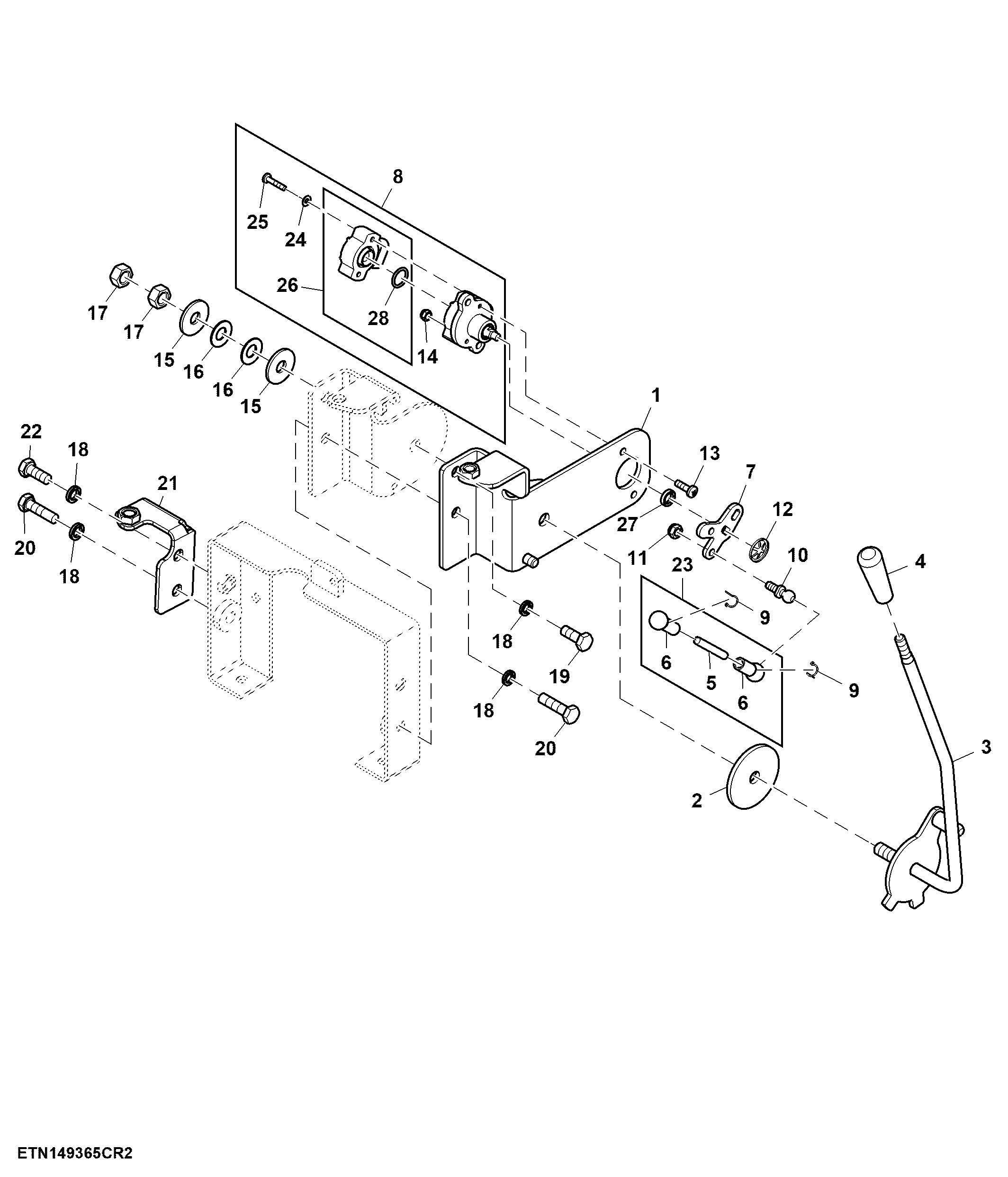

Hand Throttle, W/ Hydraulic Steering ( - 614936)

Нет текстового описания
