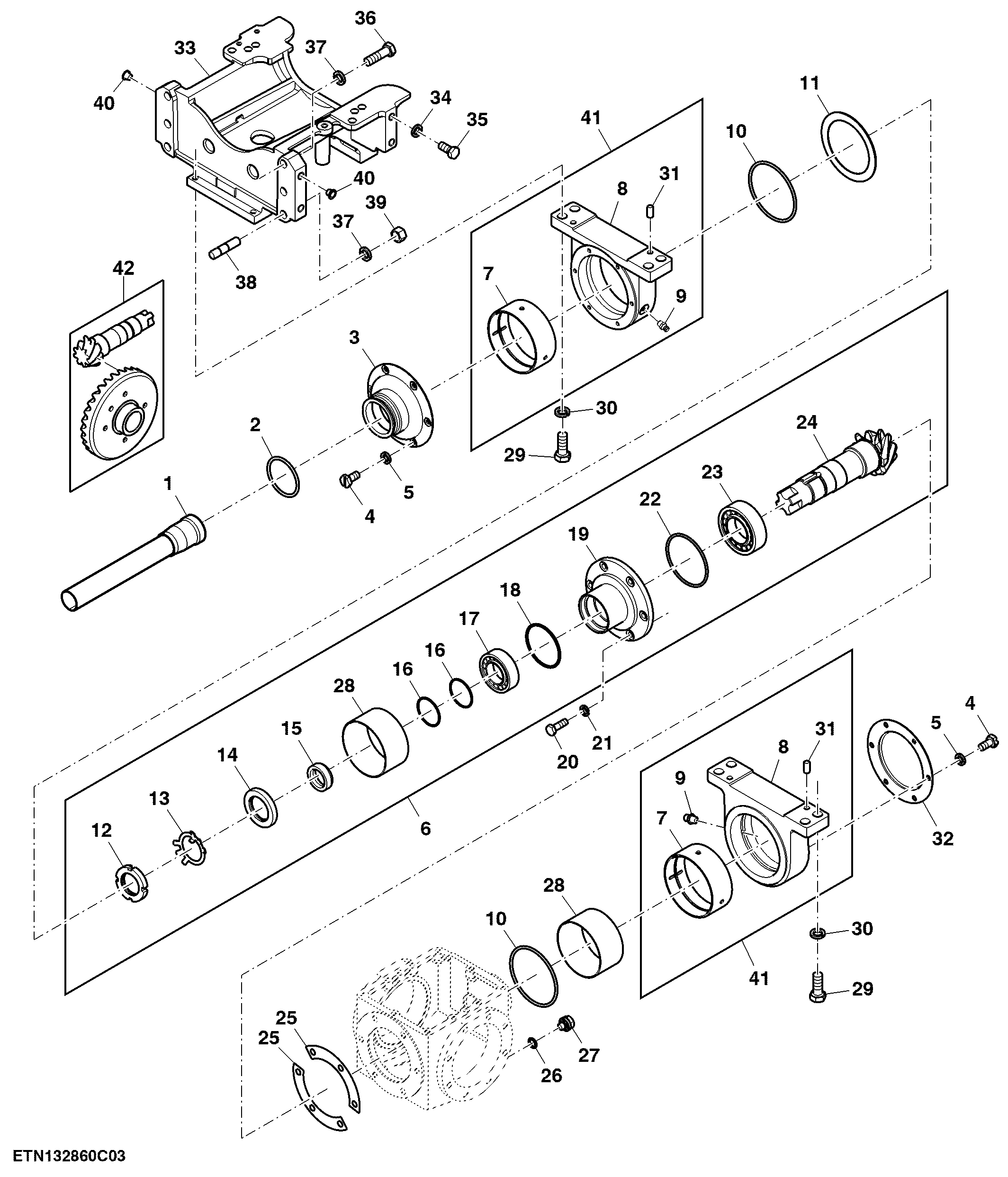

Front Axle Support and MFWD Drive Shaft, 1200 mm

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ315081	1	Powershaft Shield	Dustproof Tube
2	SU317961	1	O-Ring	-
3	SU315078	1	Holder	Dustproof Tube
4	SU328939	12	Bolt	-
5	SU318989	12	Lock Washer	-
6	SJ19523	1	Gear	Drive
7	SU315166	2	Sleeve	-
8	SU315167	2	Holder	Dustproof Tube
9	SU318563	2	Fitting	-
10	SU317682	2	Ring	-
11	SU315168	1	Washer	TK = 2.3 mm
11	SU315169	1	Washer	TK = 2.6 mm
11	SU316068	1	Washer	TK = 2.0 mm
12	SU314496	1	Nut	-
13	SU317823	1	Lock Washer	-
14	SU318574	1	Seal	-
15	SU315165	1	Sleeve	Front Axle Support
16	SU319627	2	O-Ring	-
17	SU318497	1	Bearing	-
18	SU317987	1	O-Ring	-
19	SU314494	1	Holder	Shaft
20	19M7168	6	Cap Screw	M10 X 30
21	SU318979	6	Lock Washer	-
22	SU317849	1	O-Ring	-
23	SU318487	1	Bearing	-
24	SJ315184	1	Gear	Z = 8, ORDER SJ26109
25	SU315324	1	Washer	TK = 0.1 mm
25	SU315327	1	Washer	TK = 0.2 mm
25	SU315329	1	Washer	TK = 0.5 mm
26	SU317893	1	O-Ring	-
27	SU309569	1	Drain Plug	-
28	SU316042	2	Bushing	-
29	19M7744	8	Cap Screw	M12 X 35
30	SU318980	8	Lock Washer	-
31	SU318716	4	Pin	-
32	SU315320	1	Cover	Dustproof Tube
33	SU320637	1	Front Axle Support	-
34	SU318981	4	Lock Washer	-
35	SU328170	4	Bolt	-
36	SU328168	4	Bolt	-
37	SU318982	6	Lock Washer	-
38	SU328190	2	Stud	-
39	14M7037	2	Nut	M16
40	SU317944	4	Plug	-
41	SJ326407	2	Holder	Swing Shaft
42	SJ26109	1	Ring Gear And Pinion	-

Front Axle Support and MFWD Drive Shaft, 1200 mm

Нет текстового описания
