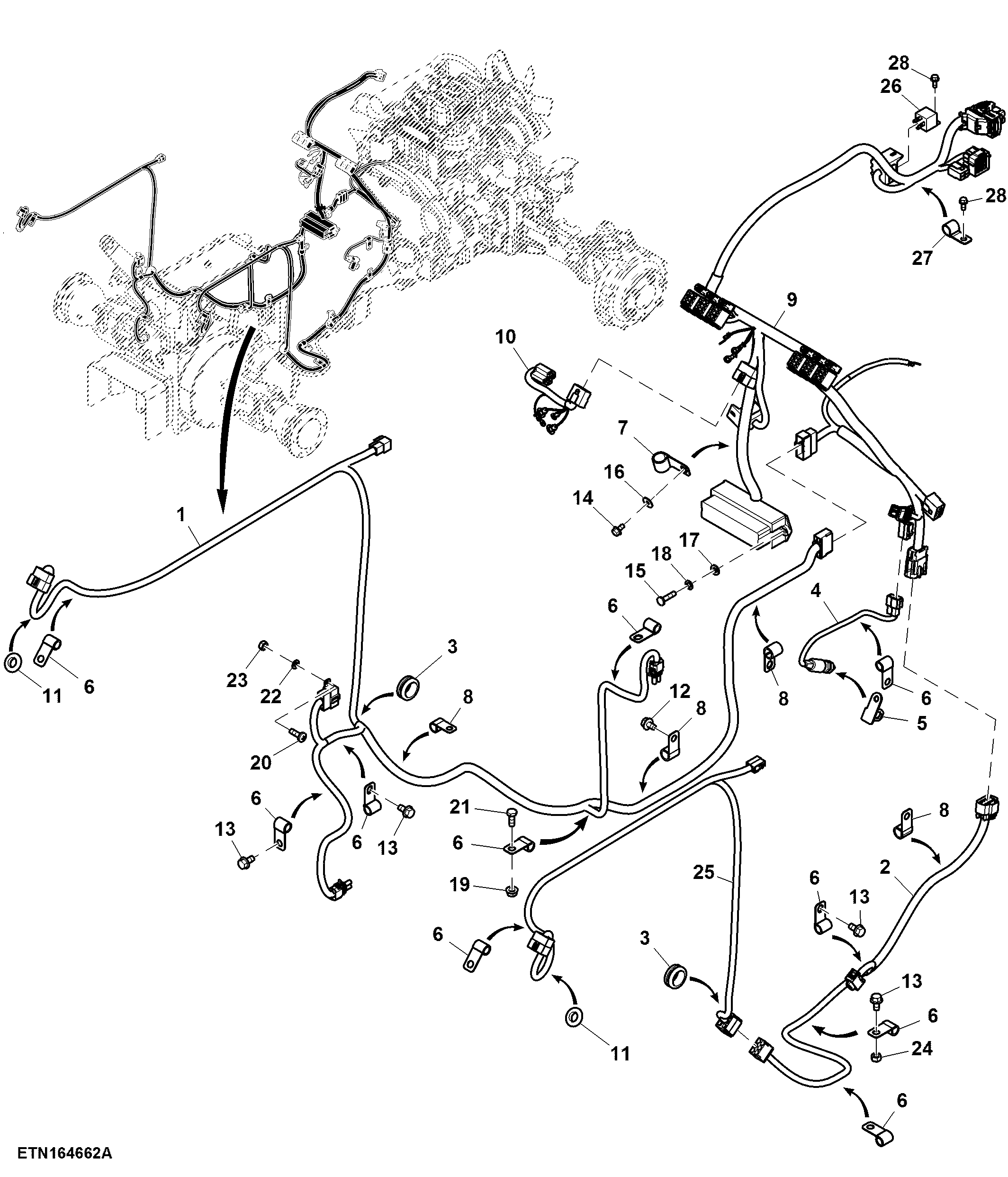

Chassis Wiring Harness, 4WD, W/ Air Break

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ28505	1	Wiring Harness	(Left Back Light)
2	SJ29661	1	Wiring Harness	(Foot Throttle)
3	NF100585	2	Grommet	-
4	SJ318107	1	Switch	(Brake)
5	SU318110	1	Bracket	-
6	SU318041	11	Clamp	-
7	SU31678	1	Clamp	-
8	SU318042	6	Clamp	-
9	SJ29469	1	Wiring Harness	(Meter and Switch)
9	SJ33671	1	Wiring Harness	(Meter and Switch)
10	SJ327570	1	Wiring Harness	(Start Relay)
11	SU321895	2	Grommet	-
12	19M7775	2	Screw	M6 X 16
13	19M7865	4	Screw	M8 X 16
14	19M7774	1	Screw	M6 X 12
15	21M7277	2	Screw	M6 X 25
16	24M7139	1	Washer	6.400 X 18 X 1.600 mm
17	24M7054	2	Washer	6.400 X 12 X 1.600 mm
18	12M7081	2	Lock Washer	6.400 mm
19	14M7298	1	Flange Nut	M8
20	21M7250	2	Screw	M4 X 12
21	19M3129	1	Cap Screw	M8 X 20
22	12M7084	2	Lock Washer	4.300 mm
23	14M7139	2	Nut	M4
24	14M7029	1	Nut	M8
25	SJ29662	1	Wiring Harness	(Right Back Light)
26	SJ20776	1	Relay	-
27	SU21136	1	Clamp	-
28	19M7775	2	Screw	M6 X 16

Chassis Wiring Harness, 4WD, W/ Air Break
