Открытый узел

Wiring Harness (SGB) ( - 663473)

Wiring Harness (SGB) ( - 663473)

Wiring Harness (SGB) ( - 663473)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

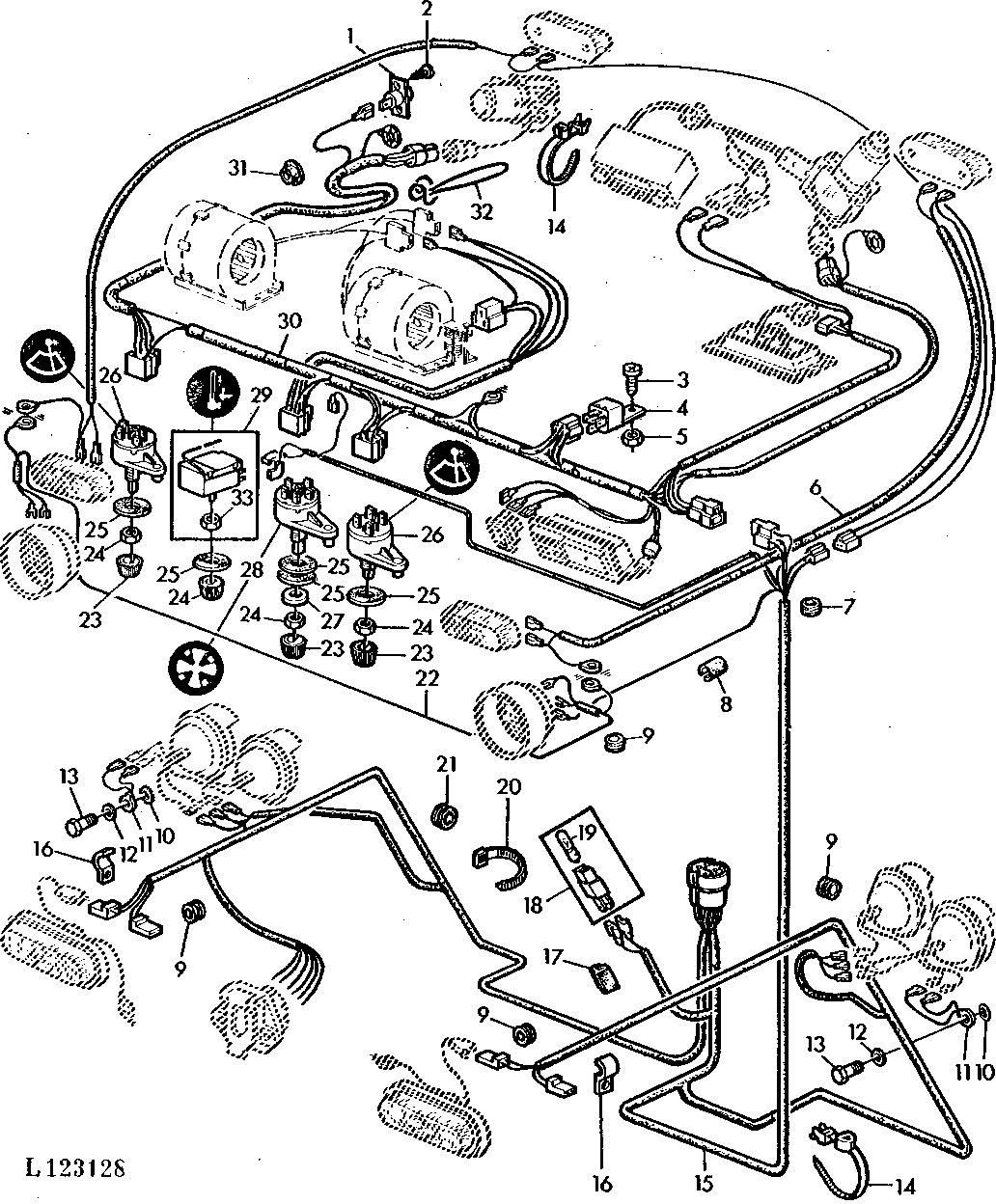

Wiring Harness (SGB) ( - 663473)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR56987	1	Switch	-
2	37M7174	2	Screw	4.2 X 13MM
3	21M7271	1	Screw	M5 X 16
4	AL208596	1	Relay	(SUB FOR AL58367, AL69699)
5	14M7028	1	Nut	M5
6	AL35282	1	Wiring Harness	-
7	L41255	1	Grommet	-
8	L64661	1	Hose	(SUB FOR R53080 APPL)
9	L12807	5	Grommet	-
10	12H291	2	Lock Washer	5/16"
11	AR84132	2	Wiring Harness	-
12	24M7055	2	Washer	8.400 X 16 X 1.600 mm
13	19H1813	2	CAP SCREW	5/16" X 5/8"
14	L40484	10	Tie Band	-
15	AL58755	1	Wiring Harness	-
16	R32320	2	Clip	-
17	R47474	5	Clip	-
18	AL36535	1	Socket	(WITH HI-LO SHIFT UNIT)
19	57M7102	1	Bulb	(WITH HI-LO SHIFT UNIT) 12V, 1.2W
20	R44302	4	Tie Band	-
21	R32555	1	Grommet	-
22	AL35426	1	Wiring Harness	-
23	AL58295	4	Knob	-
24	R44165	4	Lock Nut	ORDER H204146
24	H204146	4	Nut	-
25	L55034	5	Bushing	-
26	AL36528	2	Switch	-
27	24M7028	1	Washer	10.500 X 20 X 2 mm
28	AL36529	1	Switch	-
29	AL59879	1	Switch	(WITH AIR CONDITIONING) (SUB FOR AR59779)
30	AL38115	1	Wiring Harness	-
31	L56627	1	Grommet	-
32	L58745	1	Ring	-
33	L59927	1	Nut	-
