Открытый узел

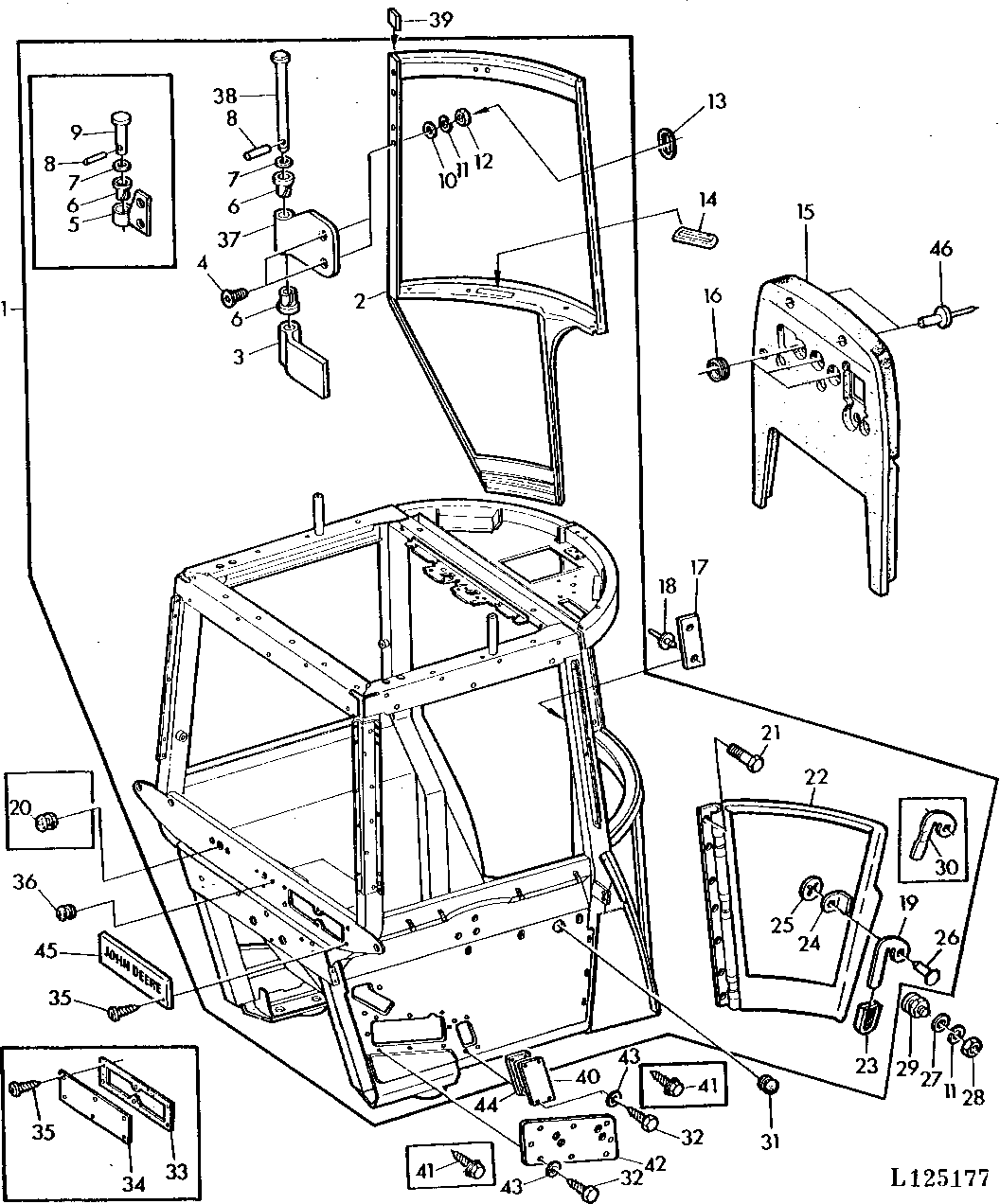

SOUND-GARD BODY FRAME WITH DOORS

SOUND-GARD BODY FRAME WITH DOORS

SOUND-GARD BODY FRAME WITH DOORS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

SOUND-GARD BODY FRAME WITH DOORS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CG20651	1	Cab	NOT USED FOR USA
1	CG20558	1	Frame	(ORDER CG20651, AL38845, AL38846, (2) L40872)
2	AR103010	1	Door	(ORDER AL118343)
3	L40393	2	Hinge	(SUB FOR AR77445) (SUB RE16546)
4	L40409	4	Screw	(SUB FOR L38553) (ORDER 19M8361, 14M7273)
4	19M8361	4	Screw	M8 X 25
5	AR89198	2	Hinge	-
6	R65570	1	Bushing	-
7	24H1302	2	Washer	13/32" X 11/16" X 0.035"
8	25M7022	2	Groove Pin	3 X 12 mm
9	L38505	2	Pin Fastener	-
10	L40688	4	Washer	(SUB FOR 24M7024 APPL)
11	12M7056	5	Lock Washer	8 mm
12	14M7273	4	Nut	M8
12	14H785	5	Nut	5/16"
13	R68461	2	Plug	-
14	L55208	1	Grommet	(SUB FOR R20759)
15	AR97883	1	Insulator	(ORDER AL62769, (2) 16M7100)
15	AL62769	1	Insulator	-
16	L38053	3	Grommet	-
17	L58661	1	Plate	(SUB FOR R66383)
18	R66087	2	Rivet	-
19	L57021	1	Latch	-
20	L39642	1	Plug	-
21	37M7063	7	Screw	4.2X9.5MM, (SUB FOR R52708 APPL)
22	RE14480	1	KIT	(SUB FOR AR80764)
23	L55210	1	Grip	-
24	R52943	1	ANGLE	-
25	R70235	1	Push Nut	-
26	16M7092	1	Rivet	8 X 12 mm, 8X12MM, (SUB FOR 16H1071 APPL)
27	24M7298	1	Washer	8.400 X 25 X 2 mm
28	14H611	1	Nut	5/16"
29	R77019	1	Screw	(SUB FOR R52948)
30	R52942	1	Latch	(ORDER L57021, L55210)
31	L41256	1	Plug	(SUB FOR R52233)
32	37M7109	12	Screw	6.3X16MM
33	R50470	1	Gasket	-
34	R50469	1	Cover	-
35	37M7116	1	Screw	M8 X 20, M8X20, (SUB FOR 37H27 APPL)
36	L31349	3	Plug	-
37	L40391	1	Hinge	14.5MM
38	L40286	1	Pin Fastener	-
39	-	2	Part 43	9MM, (ORDER R28123)
40	L40522	1	Cover	-
40	L42020	1	Cover	-
41	37M7076	1	Screw	6.3X16MM, (ORDER 37M7109, 24M7251)
42	L39277	1	Cover	-
43	24M7251	12	Washer	6.400 X 18 X 1.600 mm
44	L42019	1	Gasket	-
45	L55207	1	Cover	-
46	16M7100	2	Rivet	5 mm
..	R28123	1	Pad	LGTH= 1956MM (77"), KIT
