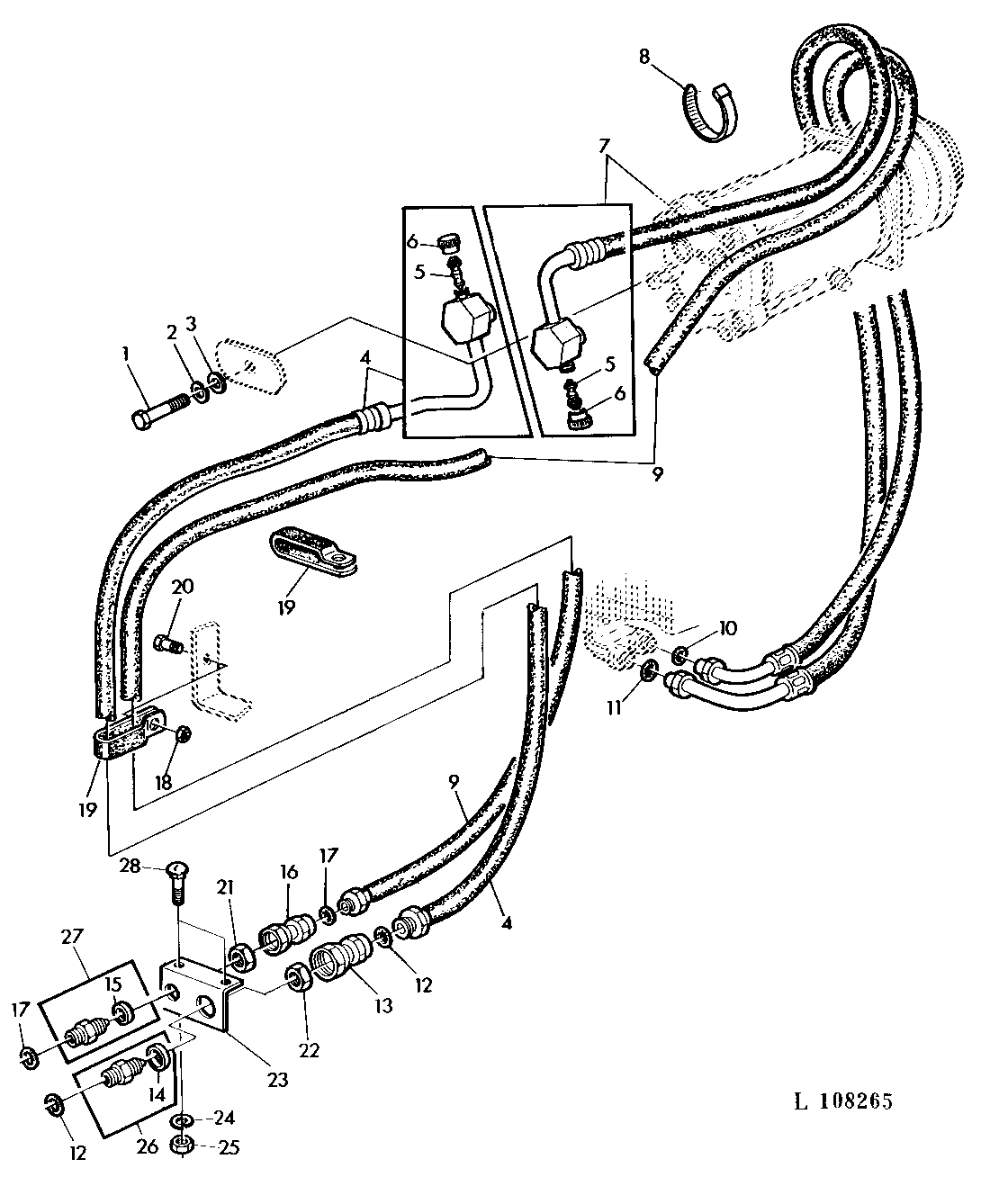

AIR CONDITIONING LINES (EARLY DESIGN)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7170	1	Cap Screw	M10 X 50
2	12M7135	1	Lock Washer	10 mm
3	24M7028	1	Washer	10.500 X 20 X 2 mm
4	AL70896	1	Refrigerant Hose	(SUB FOR AR88251)
5	R60170	2	Valve	-
6	R60172	2	Nut	-
7	AL70930	1	Refrigerant Hose	(SUB FOR AR88249)
8	T44946	3	Tie Band	-
9	AL70931	1	Refrigerant Hose	(SUB FOR AR88250)
10	R10093	1	O-Ring	-
11	P51212	1	O-Ring	-
12	B15646	1	O-Ring	-
13	AR58287	1	Hydr. Quick Coupler Socket	-
14	R57636	1	WASHER	-
15	R57637	1	Washer	-
16	AH21763	1	Hydr. Quick Coupler Socket	-
17	P50883	1	Ring	-
18	14M7273	1	Nut	M8
19	R50454	2	Clamp	-
20	19M7162	1	Cap Screw	M8 X 16
21	L58897	1	Nut	(SUB FOR R53000)
22	L58896	1	Nut	(SUB FOR R52998)
23	R67724	1	Angle	-
24	12H304	2	Lock Washer	3/8"
25	14H1076	2	Nut	3/8"
26	AR58147	1	Hydr. Quick Coupler Plug	-
27	AH21762	1	Hydr. Quick Coupler Plug	-
28	03H2117	1	BOLT	3/8" X 7/8"

AIR CONDITIONING LINES (EARLY DESIGN)
