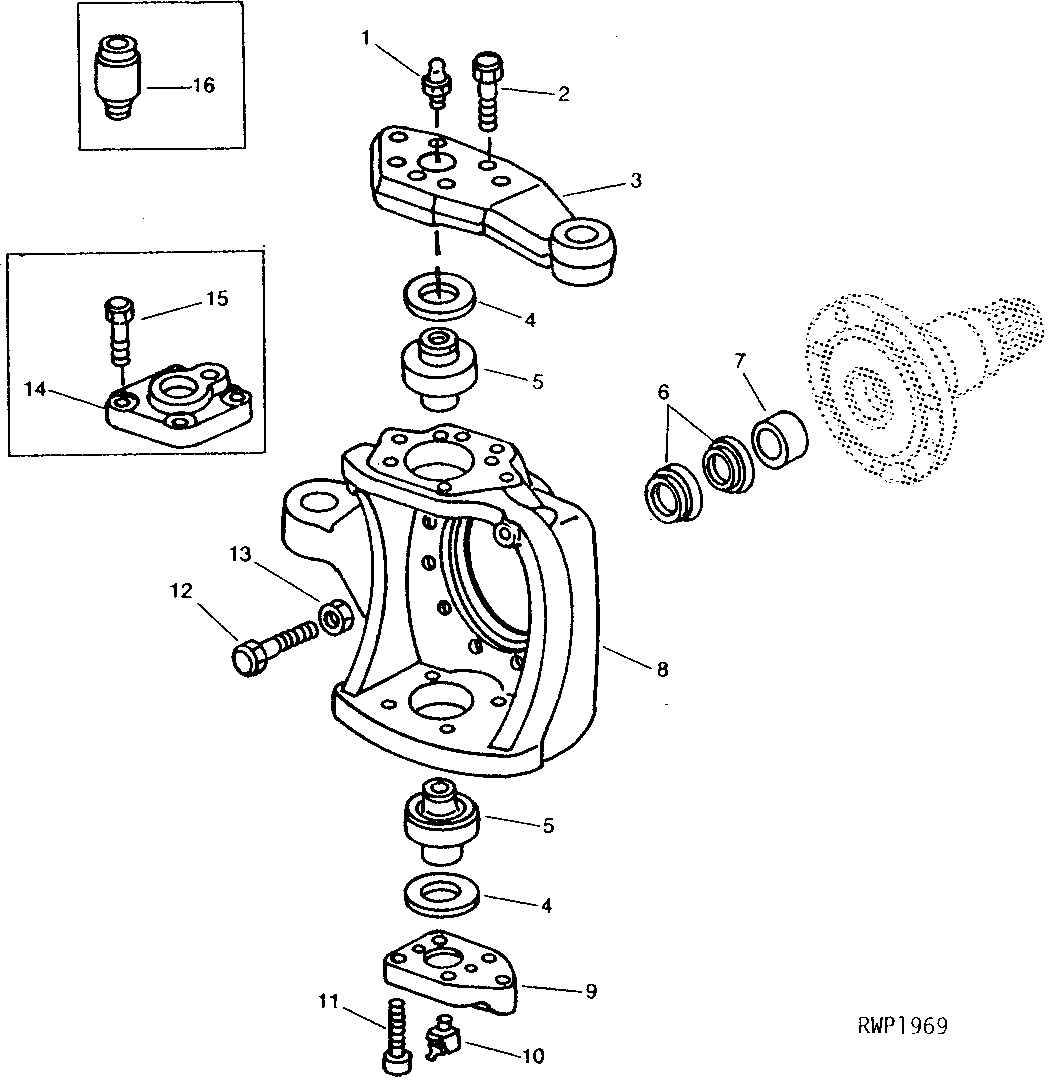

STEERING ARM (MECHANICAL FRONT WHEEL DRIVE) [02F11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	58M5574	2	Lubrication Fitting	8 X 1 MM
2	19M7770	6	Screw	(A) M14 X 50
2	19M7770	12	Screw	(B) M14 X 50
3	L35765	1	Arm	(A) R.H.
3	L37863	1	Arm	(B) R.H.
3	L37864	1	Arm	(B) L.H.
4	L35756	1	Washer	2.95 MM (.116")
4	L35758	1	Washer	2.75 MM (.108")
4	L35757	1	Washer	2.85 MM (.112")
4	L35755	1	Washer	3.05 MM (.120")
4	L35754	1	Washer	3.15 MM (.124")
4	L35753	1	Washer	3.3 MM (.130")
4	L35751	1	Washer	2.7 MM (.106")
4	L35750	1	Washer	2.8 MM (.110")
4	L35749	1	Washer	2.9 MM (.114")
4	L35748	1	Washer	3.0 MM (.118")
4	L35747	1	Washer	3.1 MM (.122")
4	L35746	1	Washer	3.2 MM (.126")
4	L35752	1	Washer	2.6 MM (.102")
5	L35745	4	Kingpin	-
6	AL32996	4	SEAL	(SUB FOR L35761 AND L35762) (SUB AL38756)
7	L35738	2	Bushing	-
8	L35740	1	Knuckle	L.H.
8	L35741	1	Knuckle	R.H.
9	L35744	2	Cover	(NLA)
10	58M5577	2	Lubrication Fitting	8 X 1 MM
11	19M7878	8	Screw	M14 X 35
12	L35742	4	BOLT	STOP BOLT, (2) USED PER KNUCKLE
13	14M7149	4	Nut	M12
14	L35743	1	Cover	(A) L.H.
15	19M6332	4	Cap Screw	(A) M14 X 35
16	L36578	1	Extension	27 MM (1-1/16") (FRONT FENDERS)
16	L36579	1	EXTENSION	43 MM (1-11/16") (FRONT FENDERS) (NLA)

STEERING ARM (MECHANICAL FRONT WHEEL DRIVE) [02F11]
