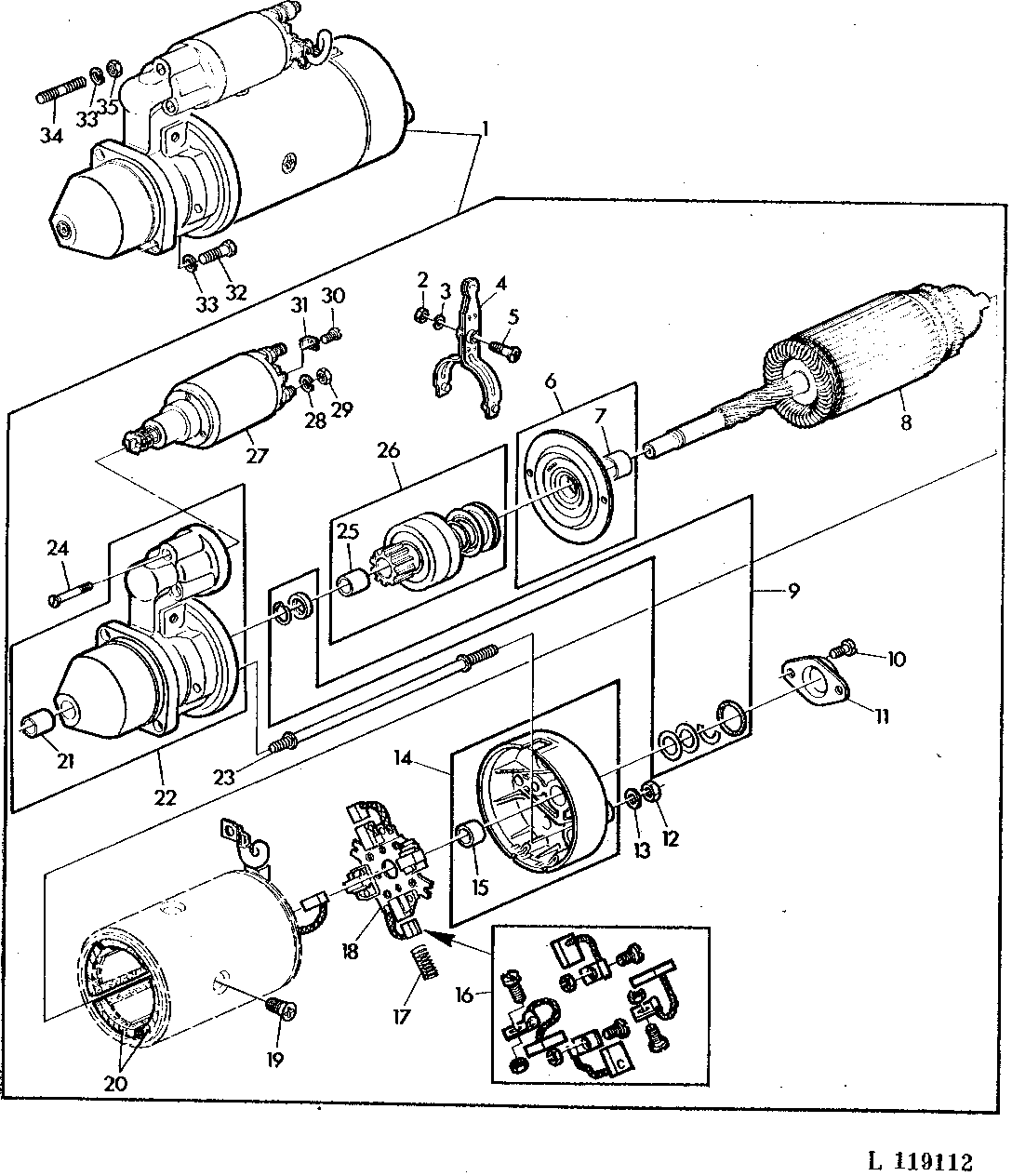

STARTING MOTOR (ROBERT BOSCH) (RE41749) [01G06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE41749	1	STARTER MOTOR	R.BOSCH 0001369005, (SUB FOR AL62772, AL39700 OR AR70436) (ALSO INCLUDES RE39065)
2	14M7151	1	Nut	M8
3	12M7065	1	Lock Washer	8 MM
4	AL25273	1	LEVER	-
5	L41582	1	SCREW	(SUB AL70855)
6	AL25267	1	BEARING HOUSING W/O BEARING	-
7	L30862	1	BUSHING	-
8	AL41625	1	ARMATURE	-
9	AL70855	1	Alternator Kit	(SUB FOR AL41522)
10	21M7271	2	Screw	M5 X 16
11	L42043	1	CAP	(NLA)
12	14M7272	2	Nut	M6
13	24M7088	2	Washer	-
14	AL41520	1	COMMUTATOR HOUSING	-
15	L41081	1	BUSHING	(SUB AL70854)
16	AL41521	1	CARBON BRUSH CONDUCTOR	-
17	L41084	4	COMPRESSION SPRING	-
18	AL41479	1	Carbon Brush Holder	(SUB AL70853)
19	L29157	4	SCREW	-
20	AL41627	1	FIELD WINDING COIL	-
21	L19651	1	BUSHING	(SUB AL70854)
22	AL41525	1	HOUSING	(ORDER RE41749 OR TY6726)
23	L41083	2	STUD	-
24	L30860	3	SCREW	-
25	-	2	Part 25	NOT SUPPLIED SEPARATELY, (ORDER AL63095)
26	AL63095	1	Starter Motor Drive	-
27	AL55046	1	SOLENOID	(SUB FOR AL41524)
28	12M7013	2	LOCK WASHER	10.200 MM
29	14M7152	2	Nut	M10
30	21M1211	1	SCREW	M4 X 6
31	L29156	1	CLAMP	(NLA)
32	19H1731	1	Cap Screw	3/8" X 1"
33	12H304	2	Lock Washer	3/8"
34	M3636T	1	STUD	-
35	14H1076	1	Nut	3/8"
