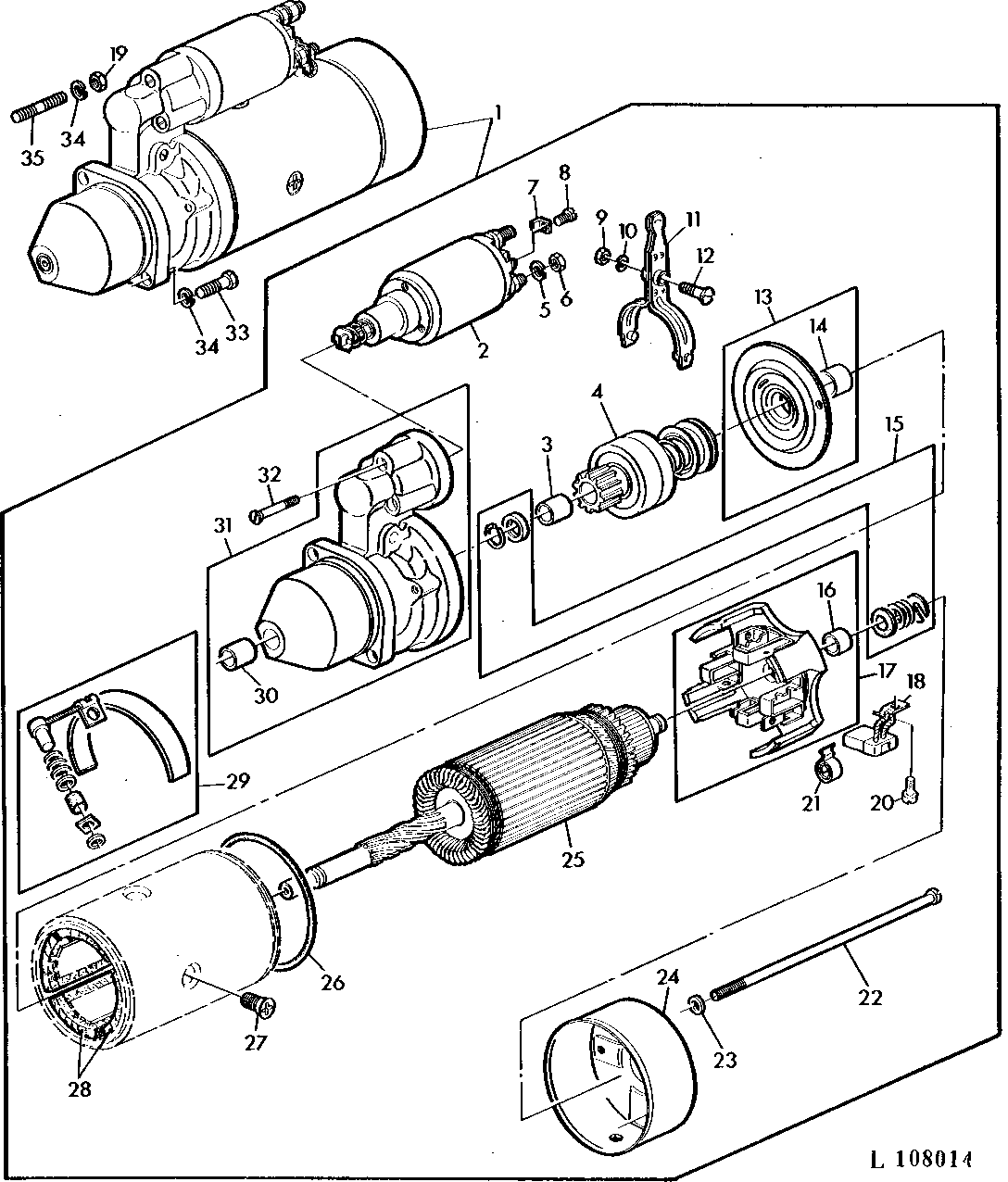

STARTING MOTOR (ROBERT BOSCH) (AR70436) [01G02]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TY6720	1	STARTER MOTOR	(REMANUFACTURED) (SUB FOR TY6615)
1	AR70436	1	STARTER MOTOR	(ROBERT BOSCH NO. 001359090) (SUB RE41749)
2	AL25268	1	SOLENOID	(SUB AL113664)
3	Z24800	1	BUSHING	(SUB AL63095)
4	AL25275	1	DRIVE	-
5	12M7013	2	LOCK WASHER	M10
6	14M7152	4	Nut	M10
7	L29156	1	CLAMP	(NLA)
8	21M1211	1	SCREW	M4 X 6
9	14M7151	1	Nut	M8
10	12M5442	1	Washer	8.400 X 15 X 0.800 MM
11	AL25273	1	LEVER	-
12	L41582	1	SCREW	(SUB AL70855)
13	AL25267	1	BEARING HOUSING W/O BEARING	-
14	L30862	1	BUSHING	-
15	AL23848	1	ARMATURE	-
16	Z24799	1	BUSHING	-
17	AL25270	1	COMMUTATOR HOUSING	-
18	AL25271	1	CARBON BRUSH HOLDER	(PKG 4)
19	14H1076	1	Nut	3/8"
20	21M7198	4	Screw	M5 X 8
21	L41579	4	COMPRESSION SPRING	(SUB FOR Z24810)
22	L29152	1	SCREW	-
23	24M7088	2	Washer	6.600 X 12 X 1.600 MM, (SUB FOR L30863)
24	L29158	1	COVER	-
25	AL25274	1	ARMATURE	-
26	T27670	1	RING	(SUB FOR Z24801)
27	L29157	4	SCREW	-
28	AL25272	1	FIELD WINDING COIL	-
29	AL23847	1	TERMINAL	(SUB AL25269)
30	L19651	1	BUSHING	(SUB AL70854)
31	AL25266	1	HOUSING	-
32	L30860	3	SCREW	-
33	19H1731	1	Cap Screw	3/8" X 1"
34	12H304	2	Lock Washer	3/8"
35	M3636T	1	STUD	-
