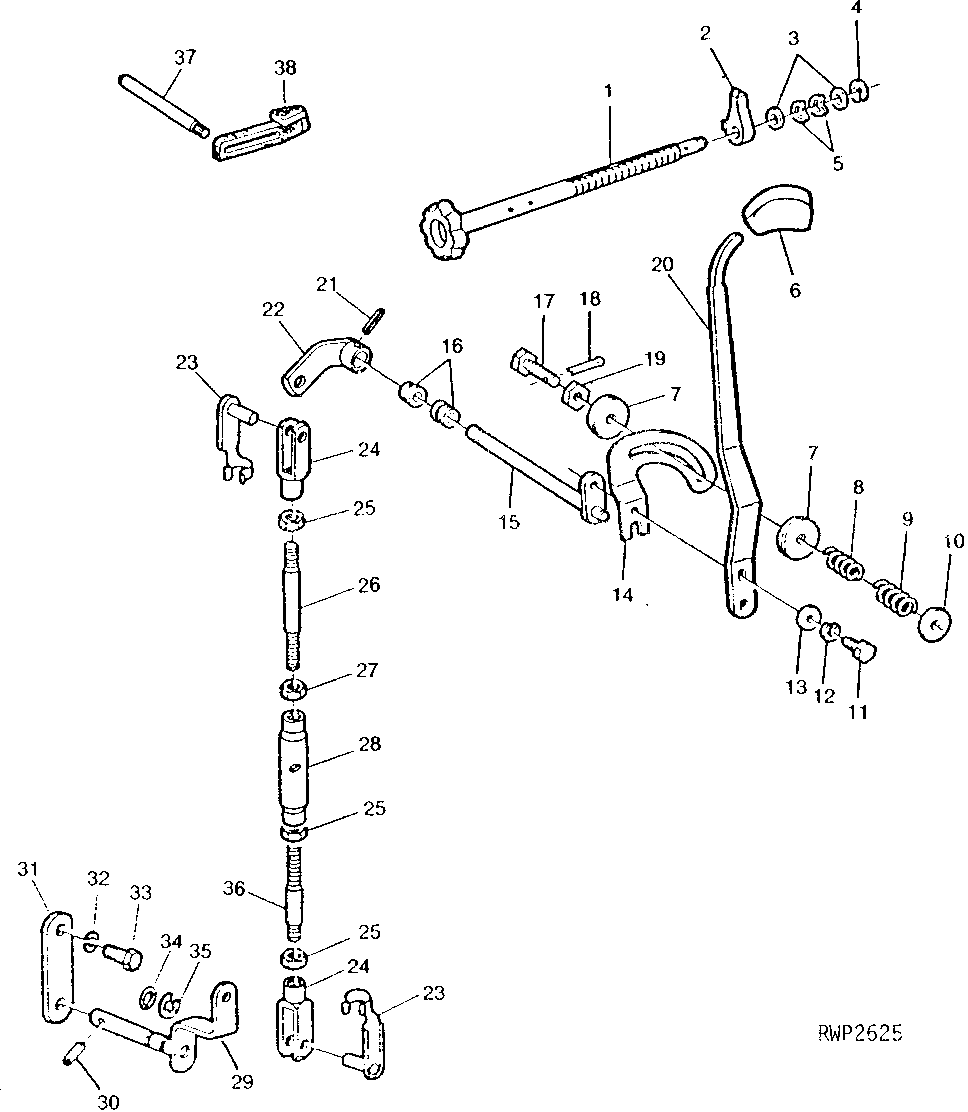

ROCKSHAFT CONTROL LEVER (SOUND-GARD BODY) [03C21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R58204	1	Screw	-
2	R41386	1	Stop	-
3	R47301	2	Washer	-
4	R26871	1	Snap Ring	-
5	T519T	2	Washer	-
6	R51161	1	Knob	-
7	AR42287	2	Washer	(SUB R105813 AND R41968)
8	R44313	1	Compression Spring	-
9	R41147	1	Spring	-
10	24H1299	1	Washer	3/8" X 1-1/4" X 0.065"
11	19H1900	1	Cap Screw	5/16" X 3/4"
12	12H303	1	Lock Washer	5/16"
13	24M7055	1	Washer	8.400 X 16 X 1.600 MM
14	R52282	1	Plate	-
15	AR87961	1	Shaft	-
16	R41076	2	Grommet	-
17	R49924	1	Bolt	-
18	11M7059	1	Cotter Pin	3.200 X 20 MM
19	14H732	1	Nut	3/8"
20	L37939	1	LEVER	(SUB L59052)
21	R56504	1	Spring Pin	-
22	AL36616	1	Lever	(SUB L56801)
23	45M7065	2	Spring Locking Pin	-
24	54M4420	2	Yoke	-
25	14M7223	3	Nut	M22
26	42M7019	1	Stud	-
27	14M7145	1	Nut	M8
28	99M7026	1	Turnbuckle	-
29	AR87960	1	Lever	(SUB AL41451)
30	34H268	1	Spring Pin	5/32" X 1-1/4"
31	T32119	1	PLATE	-
32	12H304	1	Lock Washer	3/8"
33	19H2284	1	Cap Screw	3/8" X 7/8"
34	R10093	1	O-Ring	-
35	R30437	1	Snap Ring	-
36	42M7015	1	Stud	-
37	L38168	1	Pin Fastener	-
38	R56479	2	Stop	-

ROCKSHAFT CONTROL LEVER (SOUND-GARD BODY) [03C21]
