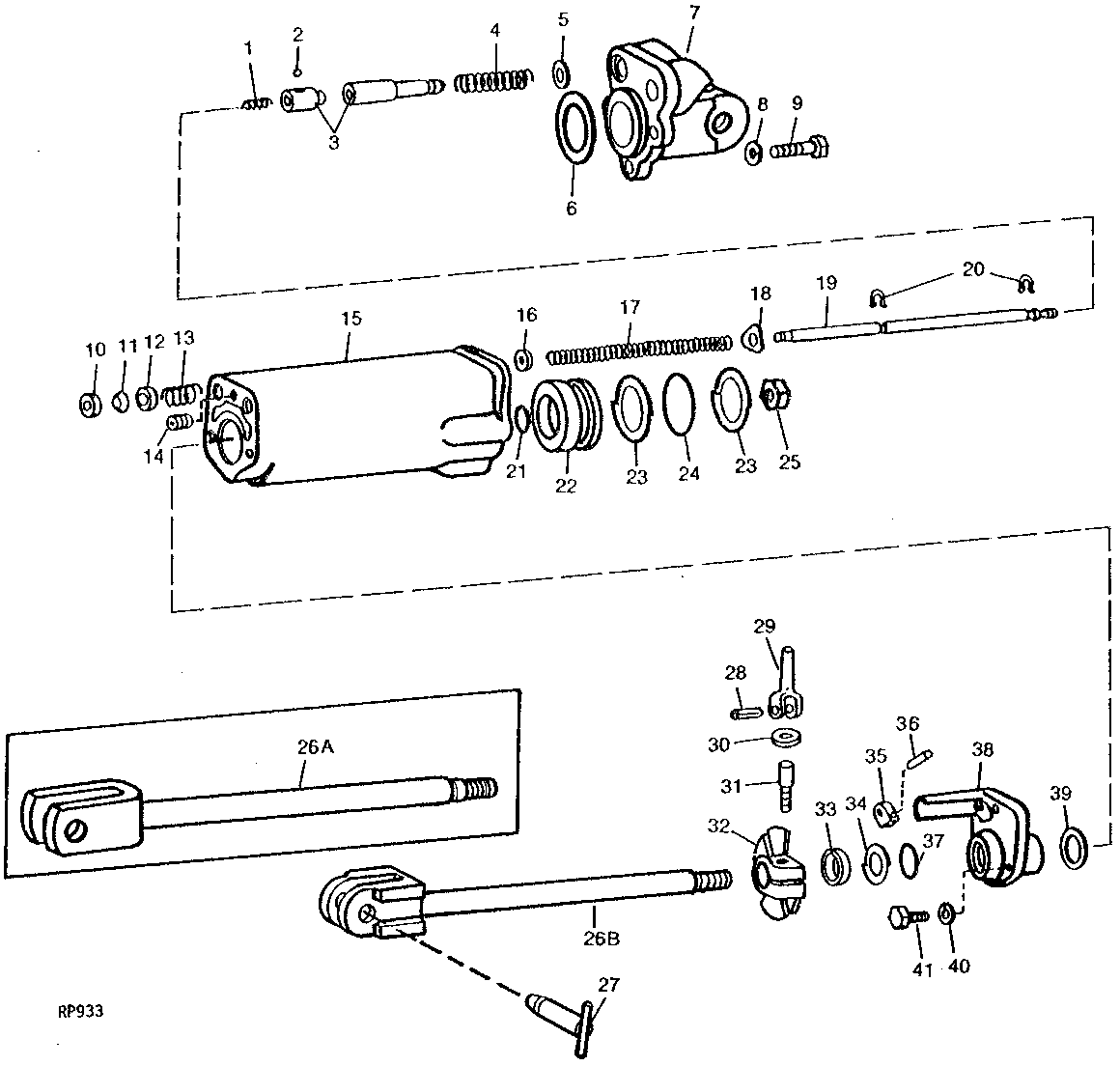

REMOTE CYLINDER (HYDRAULIC STOP) [03F03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	A4741R	1	Spring	(FIELD OPTION)
2	A4742R	1	Ball	(FIELD OPTION)
3	R39012	1	Valve	-
3	AA5731R	1	VALVE	(FIELD OPTION)
4	R49352	1	Spring	-
5	A4723R	2	Washer	-
6	A4722R	1	Washer	-
7	R27427	1	HYDRAULIC CYLINDER CAP	-
8	12H301	4	Lock Washer	1/2"
9	19H2473	4	Cap Screw	1/2" X 1-3/4", HS SAE 8
10	A4746R	1	Adapter Fitting	FEMALE
11	A4745R	3	Packing	-
12	A4747R	1	Washer	MALE
13	A4748R	1	Spring Assembly	-
14	15H624	1	Pipe Plug	1/2"
15	R27421	1	CYLINDER	-
16	24H1301	1	Washer	13/32" X 9/16" X 0.065"
17	A4737R	1	Spring	-
18	R57696	1	Washer	-
19	A4736R	1	Rod	-
20	A4739R	2	Ring	-
21	R27564	1	O-Ring	-
22	R44296	1	PISTON	-
23	R27649	2	BACK-UP RING	-
24	A4728R	1	O-Ring	-
25	R45620	1	LOCK NUT	-
27	AR47825	1	Pin Fastener	-
28	34H264	1	Spring Pin	5/32" X 7/8"
29	A5302R	1	Yoke	-
30	R1870R	1	Washer	(SUB R57696)
31	A5301R	1	Stud	-
32	R27423	1	STOP	-
33	AP19547	1	SEAL	-
34	R26441	1	BACK-UP RING	-
35	R27426	1	Arm	-
36	25H760	1	Groove Pin	7/32" X 1-1/4"
37	A3606R	1	O-RING	-
38	R40218	1	GUIDE	-
39	F1441R	1	Washer	-
40	12H304	3	Lock Washer	3/8"
41	19H1731	3	Cap Screw	3/8" X 1"
26A	AR45543	1	ROD	(SUB AR45545 AND AR47825)
26B	AR45545	1	ROD	-

REMOTE CYLINDER (HYDRAULIC STOP) [03F03]

Нет текстового описания
