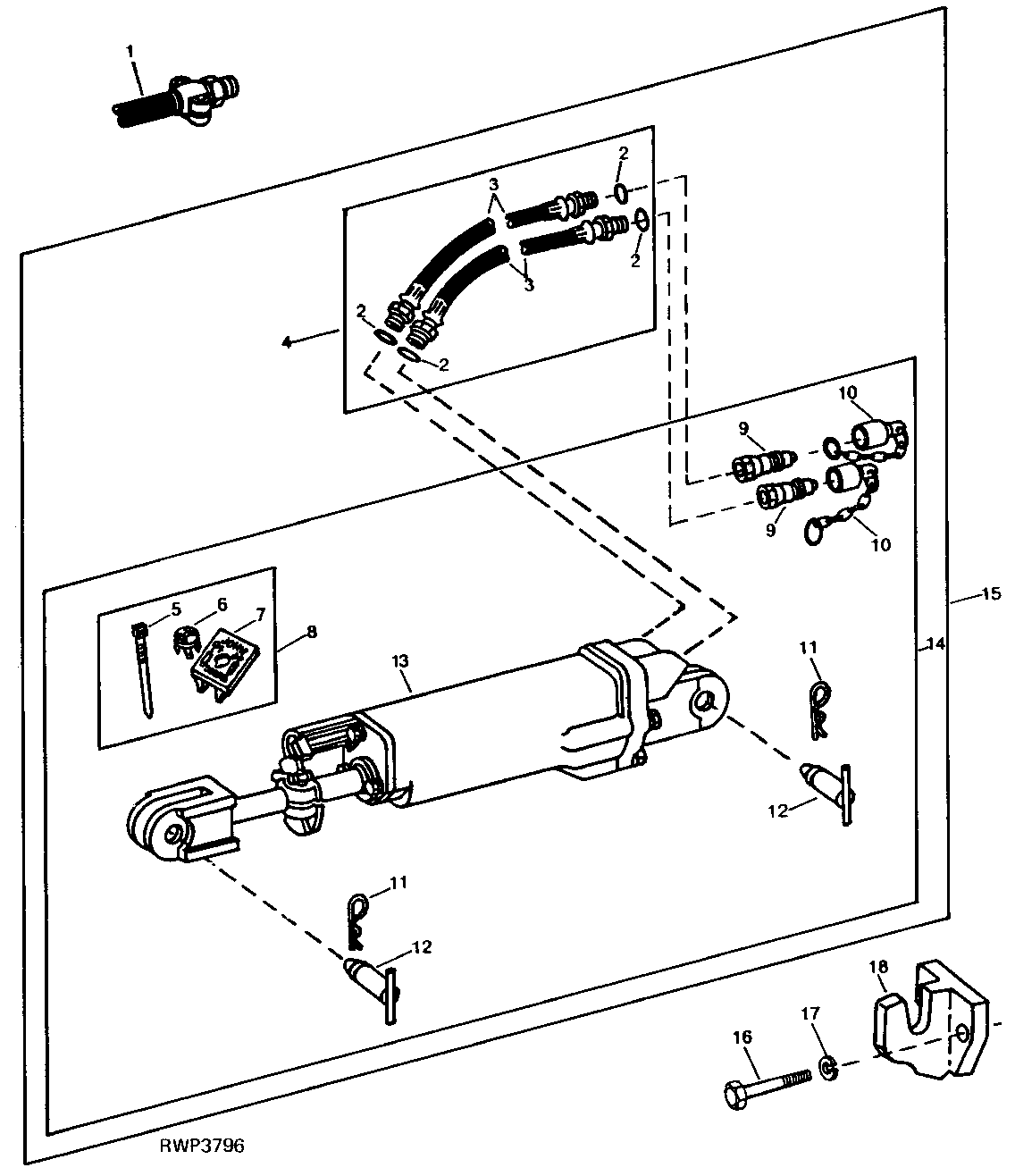

REMOTE CYLINDER AND HOSES (3" X 8") [03E23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR30784	1	Tee Fitting	-
2	R26375	4	O-Ring	-
3	AR26407	2	Hydraulic Hose	-
4	AR27440	1	HYDRAULIC HOSE	(SUB (2) AR26407 AND (4) R26375)
5	R76477	2	Tie Band	-
6	R74242	1	Plug	NO. I
6	R74243	1	Plug	NO. II
6	R74244	1	Plug	NO. III
7	R76459	1	Tag	-
8	AR103808	1	Hose	HOSE IDENTIFICATION
9	AR94522	2	Hydr. Quick Coupler Plug	-
10	A15898	2	Cap	-
11	A3581R	2	Spring Locking Pin	-
12	AR47825	2	Pin Fastener	-
13	-	1	Part 15	(A) (ORDER AR99271)
13	-	1	Part 16	(B) (ORDER AR99273)
14	AR99271	1	Cylinder	(A)
14	AR99273	1	Cylinder	(B)
15	AR99270	1	Cylinder	(A) (SUB (2) AR26407, AR99271 AND (4) R26375)
15	AR99272	1	Cylinder	(B) (SUB (2) AR26407, AR99273 AND (4) R26375)
16	19H1831	4	Cap Screw	1/2" X 2"
17	12H301	4	Lock Washer	1/2"
18	R50935	2	Arm	-

REMOTE CYLINDER AND HOSES (3" X 8") [03E23]
