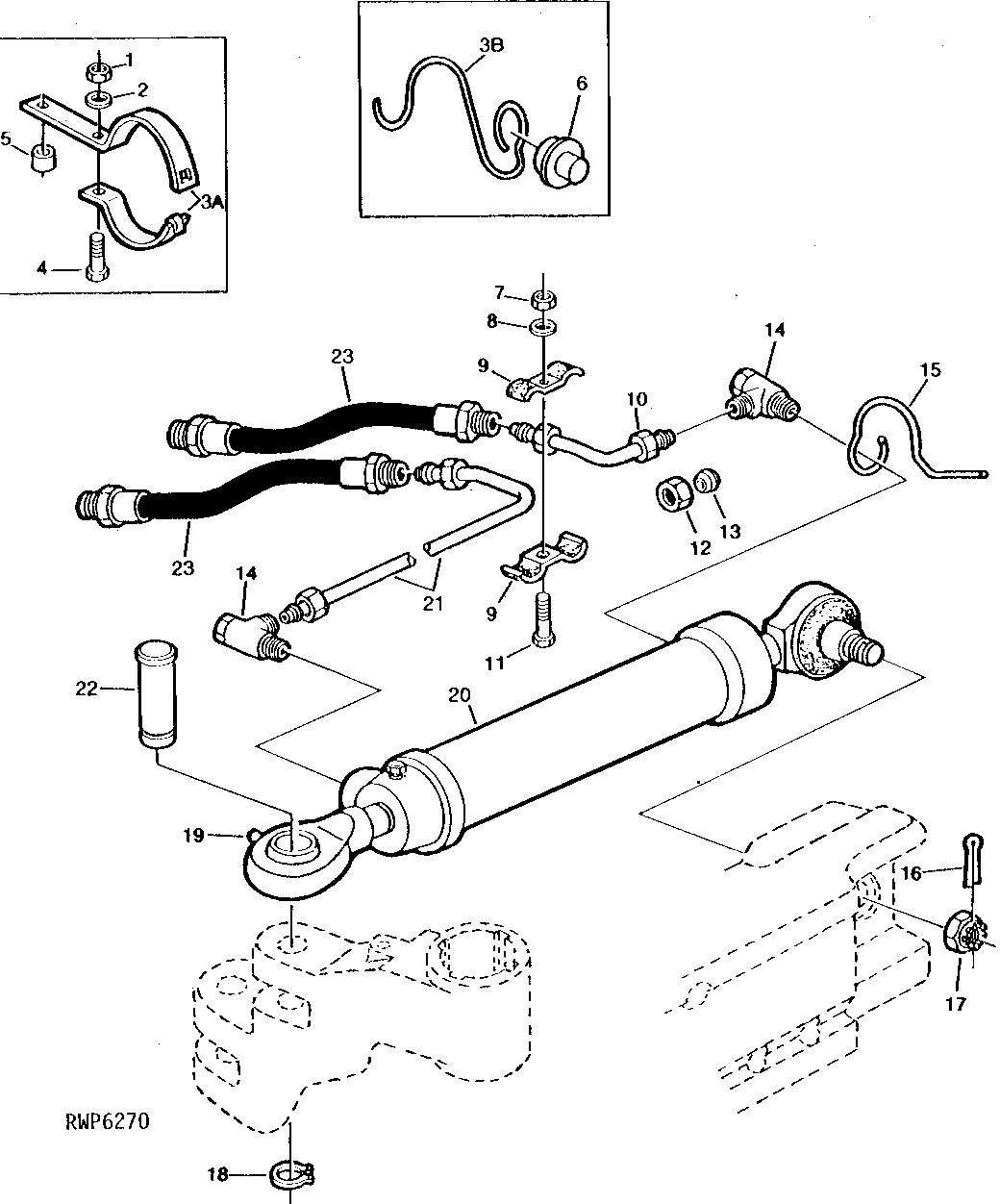

HYDROSTATIC STEERING CYLINDER (SINGLE CYLINDER) [02G17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7273	1	Nut	M8
2	24M7055	1	Washer	8.400 X 16 X 1.600 MM
4	19M7139	1	Cap Screw	M8 X 20
5	L33555	1	Washer	-
6	L39292	1	Pin	-
7	14M7273	1	Nut	M8
8	24M7055	1	Washer	8.400 X 16 X 1.600 MM
9	R27491	2	Clamp	-
10	AL31422	1	Oil Line	L.H. (SUB AL35269, AL35268, L59577, L39291 AND L39293)
10	AL35269	1	Oil Line	L.H.
11	19M7163	1	Cap Screw	M8 X 25
12	15M6139	4	FITTING	M12
13	Z32994	4	Tapered Sleeve	-
14	AL31412	2	TEE FITTING	(SUB AL39862)
15	L59577	1	Support	-
16	11M7023	1	Cotter Pin	4 X 32 MM
17	14M5409	1	Nut	M20
18	40M1828	3	Snap Ring	25 X 1.2 MM
19	58M5573	1	Lubrication Fitting	6 MM
19	58M5574	2	Lubrication Fitting	8 MM
20	AL31240	1	Hydraulic Cylinder	455 MM (18") (SUB AL60895 AND (2) L39306)
20	AL33174	1	HYDRAULIC CYLINDER	559 MM (22") (WIDE AXLE) (ALSO ORDER (2) L39306)
21	AL31421	1	Oil Line	R.H. (SUB AL35268, AL35269, L59577, L39291 AND L39293)
21	AL35268	1	Oil Line	R.H.
22	L36085	1	Pin Fastener	-
23	AL31417	2	Hydraulic Hose	-
3A	AL34688	1	Clamp	-
3B	L39291	1	Support	(AXLE WITH TWO ROWS OF HOLES)

HYDROSTATIC STEERING CYLINDER (SINGLE CYLINDER) [02G17]
