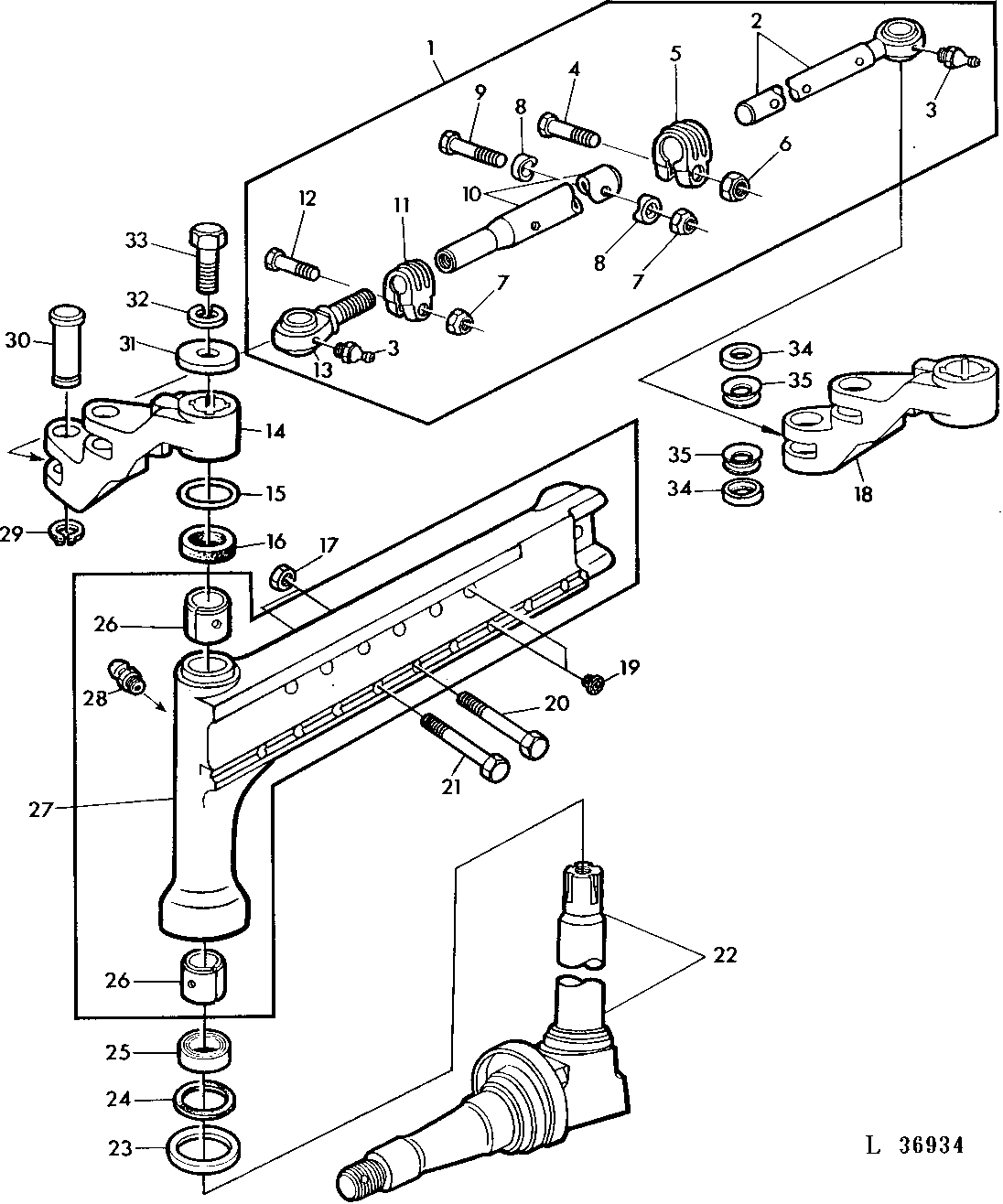

FRONT AXLE KNEE, SPINDLE KNUCKLE, AND TIE ROD [03F13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL68725	1	Tie Rod Assembly	(B) (ALSO ORDER (4) L39305) (SUB FOR AL33076 OR AL36519)
1	AL68723	1	Tie Rod Assembly	(SUB FOR AL31242)
2	AL37200	1	Tie Rod End	(B) (SUB FOR AL33265) (SUB AL68725)
2	AL37194	1	TIE ROD END	(SUB FOR AL31498) (SUB AL68723)
3	58M5573	2	Lubrication Fitting	6 MM
4	19M7919	1	Cap Screw	M12 X 60
5	L36184	1	Clamp	-
5	L36183	1	Clamp	(B)
6	14M7325	1	Lock Nut	M12
7	14M7324	2	Lock Nut	M10
8	L34444	4	Washer	-
9	19M7918	1	Cap Screw	M10 X 60
10	L35829	1	TUBE	(B) 1282 MM (50-1/2")
10	L34445	1	TUBE	976 MM (38-1/2") (SUB AL68723 AND (4) L39305)
11	L36182	1	Clamp	-
12	19M7917	1	CAP SCREW	M10 X 45
13	AL37193	1	Link End	(ALSO ORDER (2) L39305 AND 58M5573) (SUB FOR AL31497)
14	L34366	1	Arm	R.H.
15	T15285	1	Shim	0.69 MM (.027")
16	T15288	2	WASHER	-
17	14H794	8	Nut	3/4"
18	L35960	1	Arm	L.H.
18	L36442	1	Arm	(A) (B) L.H.
19	M2477T	1	Plug	(NO LONGER AVAILABLE)
20	19H3272	2	Cap Screw	(B) 3/4" X 5-3/4"
20	19H3307	2	Cap Screw	3/4" X 6", HS, SAE 8
21	19H3210	6	Cap Screw	3/4" X 5-1/4", HS, SAE 8
22	AR74606	2	Knuckle	-
23	T34548	2	Washer	-
24	T31749	2	Washer	-
25	JD8412	2	Thrust Bearing	-
26	T34546	4	Bushing	-
27	AR74608	1	Axle	L.H. (MARKED R61448)
27	AL34566	1	FRONT AXLE	(B) L.H. (MARKED L36527 OR L40536) (SUB AL39587)
27	AL58307	1	Axle	(A) L.H. (MARKED L36525) (SUB FOR AL34571)
27	AL34567	1	FRONT AXLE	(B) R.H. (MARKED L36528) (SUB AL39586)
27	AL34570	1	Axle	(A) R.H. (MARKED L36526) (SUB AL58308)
27	AL31297	1	Axle	R.H. (MARKED L35000)
28	JD7798	2	Lubrication Fitting	-
29	40M1828	4	Snap Ring	-
30	L36086	2	Pin Fastener	-
31	F3607R	2	Washer	-
32	12H236	2	Lock Washer	3/4"
33	19H1768	2	Cap Screw	3/4" X 2"
34	L40301	4	Ring	-
35	L39305	4	Seal	-

FRONT AXLE KNEE, SPINDLE KNUCKLE, AND TIE ROD [03F13]
