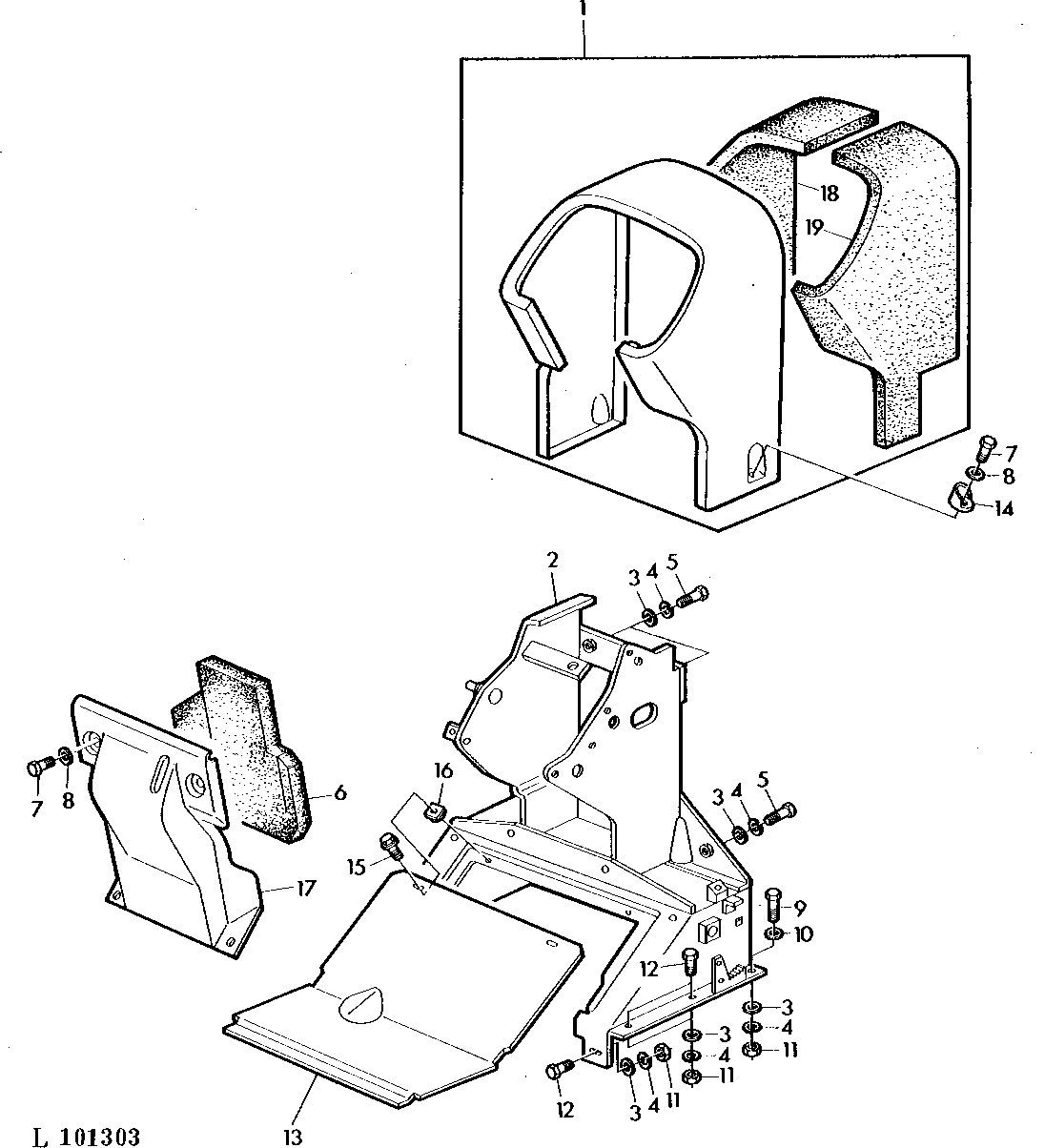

CONTROL SUPPORT, COVER AND COWL (SOUND-GARD BODY) [03J17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE235726	1	Cowl	(SUB FOR RE24511 OR RE13486)
1	AL37992	1	COWL	(SUB FOR AL40954) (SUB AL66758 AND (2) L58940)
2	AR88082	1	Support	(SUB AL39500, L41300 AND 14M7350)
3	24H1305	12	Washer	13/32" X 13/16" X 0.065"
4	12H304	12	Lock Washer	3/8"
5	19H1731	4	Cap Screw	3/8" X 1"
6	R68192	1	Insulator	-
7	19H1905	4	Cap Screw	5/16" X 1"
8	24H1136	4	Washer	11/32" X 11/16" X 0.065"
9	19H1732	2	Cap Screw	3/8" X 1-1/4"
10	24H1884	2	Washer	13/32" X 13/16" X 0.120"
11	14H1076	8	Nut	3/8"
12	19H2284	6	Cap Screw	3/8" X 7/8"
13	L37943	1	Cover	(A)
13	R67496	1	Cover	-
14	L58940	2	Cap	(SUB FOR L40310)
15	AR58652	4	Bolt	-
16	AR54482	2	Nut	-
17	R68194	1	Cover	-
18	R62700	1	Pad	L.H.
19	R62699	1	Pad	R.H.

CONTROL SUPPORT, COVER AND COWL (SOUND-GARD BODY) [03J17]
