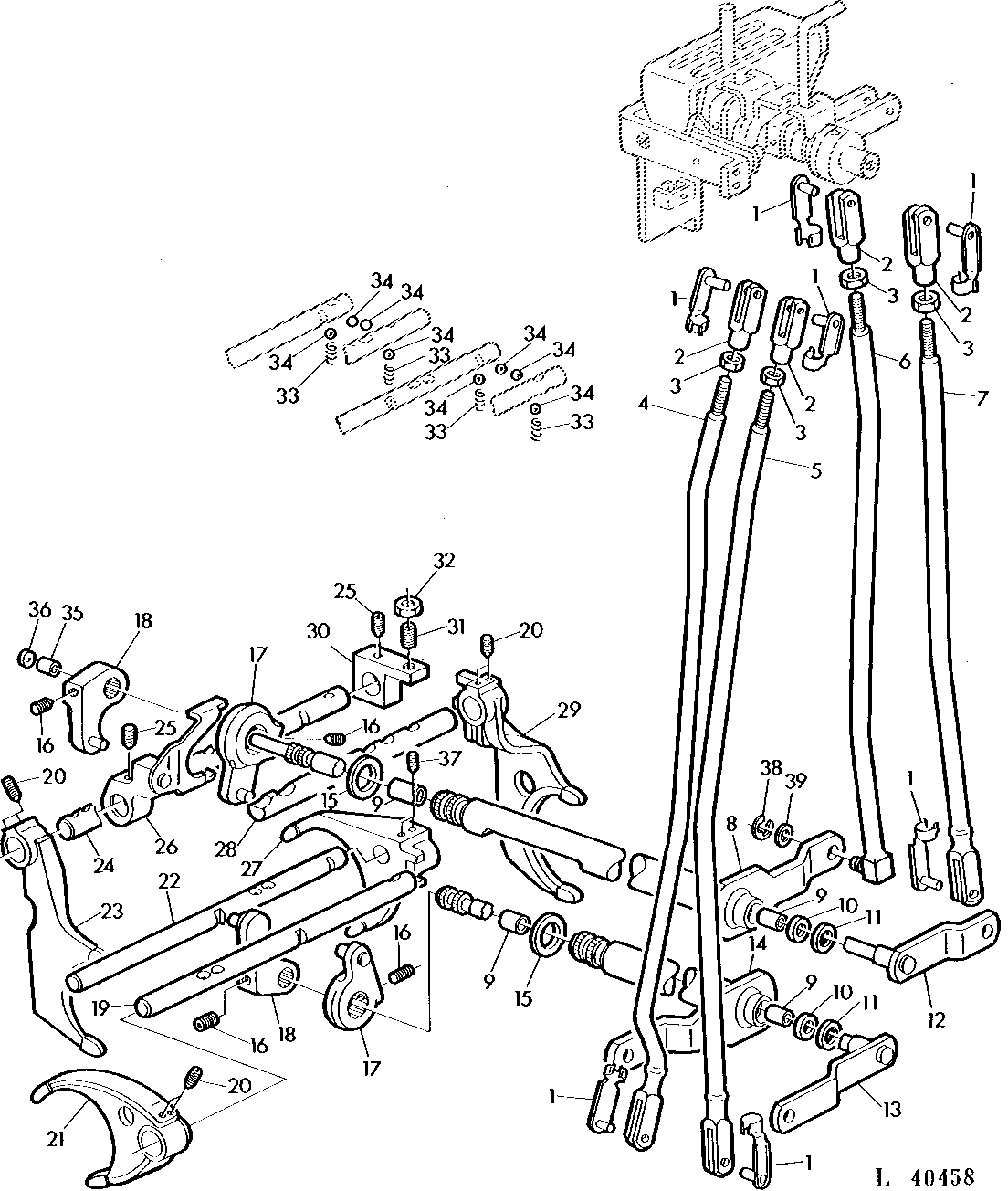

CONSOLE SHIFT LINKAGE (SOUND-GARD BODY) [02D21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	45M7065	7	Spring Locking Pin	-
2	54M4420	4	Yoke	-
3	14M7151	4	Nut	M8
4	AL36173	1	Rod	-
5	AL36175	1	Rod	-
6	AL36177	1	Rod	-
7	AL36179	1	Rod	-
8	AL55218	1	Shaft	-
9	L36612	3	BUSHING	-
10	L36621	2	Seal	-
11	L38399	2	Washer	-
12	AL36353	1	Shaft	-
13	AL36355	1	Shaft	-
14	AL36356	1	Shaft	-
15	L38500	2	Washer	-
16	L39091	4	Bolt	-
17	L36626	2	LEVER	(SUB L62930)
18	L36627	2	Lever	-
19	L36610	1	Shifter Rod	-
20	R116943	6	SET SCREW	-
21	L33050	1	Shifter	-
22	L36609	1	SHIFTER ROD	(SUB L55720)
23	L33052	1	SHIFTER	(SUB L62253)
24	L39028	1	Rod	-
25	T25614	2	SET SCREW	-
26	AL36737	1	Quadrant	-
27	L36538	1	Shifter	-
28	L39027	1	SHIFTER ROD	(SUB L62951)
29	L33051	1	Shifter	-
30	L39026	1	Guide	(SUB L41374)
31	22M7106	1	Set Screw	-
32	14M7361	1	Nut	-
33	T27716	4	Compression Spring	-
34	R26552	8	Ball	-
35	L36615	1	BUSHING	-
36	30M7006	1	CAP	-
37	L36614	2	SET SCREW	(SUB R116943)
38	R72653	1	Snap Ring	(SUB FOR M2396T)
39	24M7055	1	Washer	8.400 X 16 X 1.600 MM

CONSOLE SHIFT LINKAGE (SOUND-GARD BODY) [02D21]
