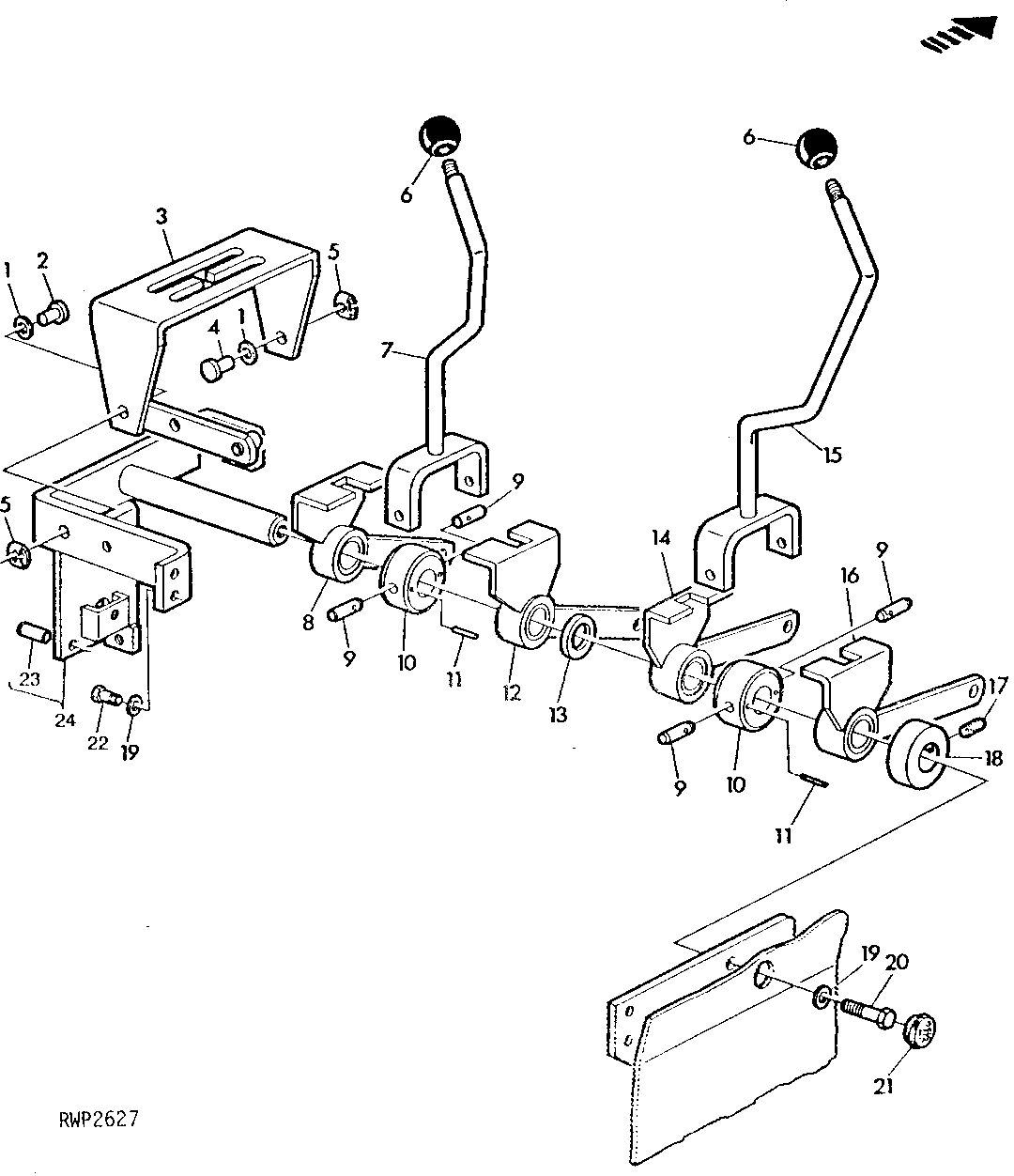

CONSOLE SHIFT LEVER (SOUND-GARD BODY) [02D19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L37281	2	Washer	-
2	45M7059	1	Pin Fastener	10 X 30 MM, (USE WITH AL60736 AND (2) L41602)
2	L41602	1	Cap Screw	M10, (USE WITH AL60736)
3	AL33206	1	Bail	-
4	45M7037	1	Pin Fastener	10 X 25 MM, (USE WITH AL60736 AND (2) L41602)
4	L41602	1	Cap Screw	M10, (USE WITH AL60736)
5	L28416	2	NUT	-
6	R50864	2	KNOB	-
7	AL33208	1	Lever	(SUB AL39971, AL39972 AND (2) L41602)
8	AL33202	1	QUADRANT	(SUB L40818)
9	44M7058	4	Pin	-
10	L35999	2	Bushing	-
11	34M7010	4	Spring Pin	3 X 20 MM
12	AL33203	1	QUADRANT	(SUB L40819)
13	L35978	1	Washer	-
14	AL33204	1	QUADRANT	(SUB L40821)
15	AL33207	1	Lever	(SUB AL39971, AL39972 AND (4) L41602)
16	AL33205	1	QUADRANT	-
17	22M7100	1	Set Screw	M8 X 12, (NLA)
18	L37244	1	BUSHING	-
19	24M7055	3	Washer	8.400 X 16 X 1.600 MM
20	19M7513	1	Cap Screw	M8 X 30
21	R52233	1	Plug	-
22	19M7139	2	Cap Screw	M8 X 20
23	44M7056	1	DOWEL PIN	(NLA)
24	AL34181	1	Support	(SUB AL60737, AL60738 AND (2) L41602)

CONSOLE SHIFT LEVER (SOUND-GARD BODY) [02D19]
