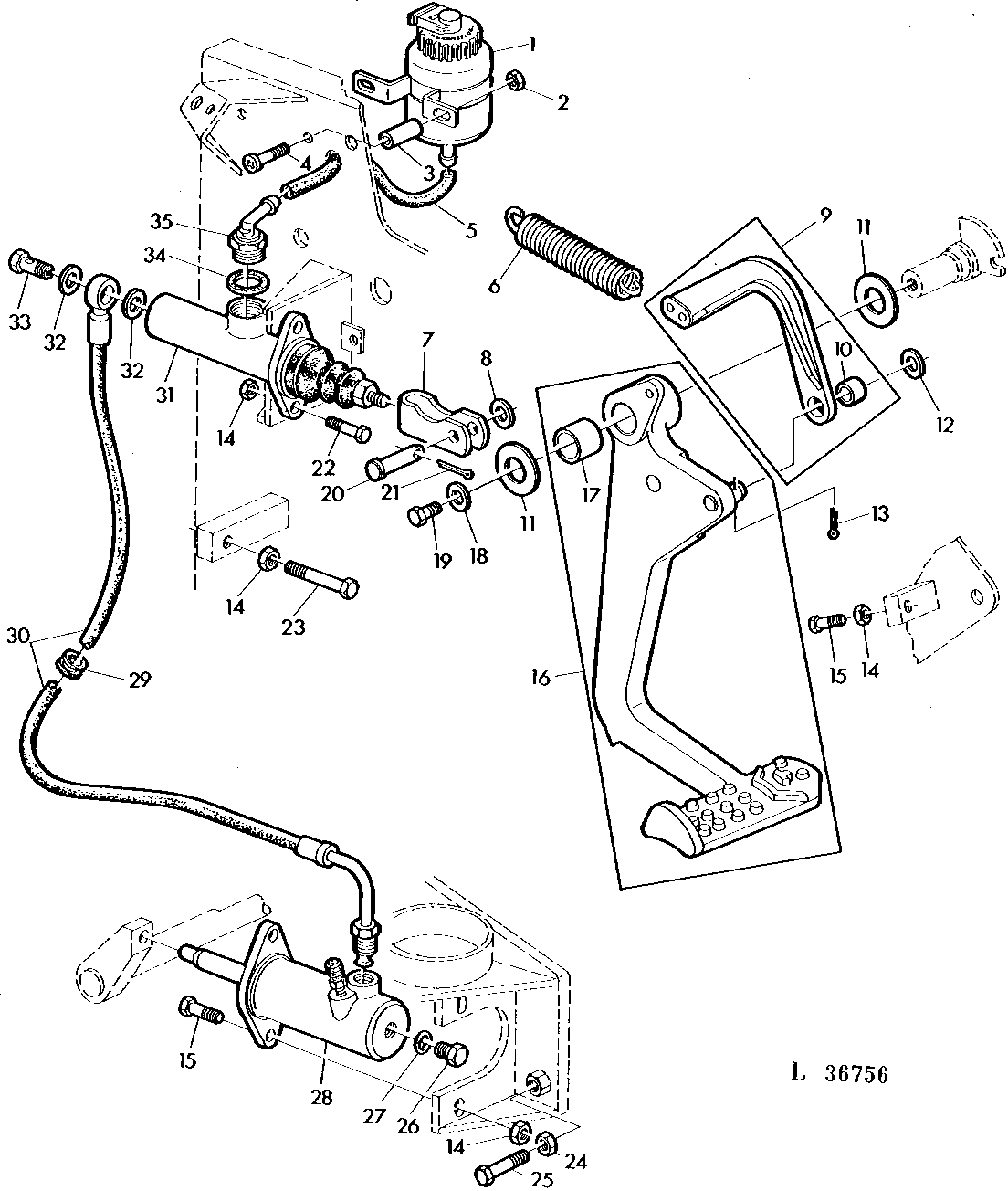

CLUTCH CONTROL LINKAGE (SOUND-GARD BODY) [02C01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL34759	1	Reservoir	-
2	14M7272	2	Nut	M6
3	28H1686	2	Spacer	-
4	21M7327	2	Screw	M6 X 35
5	L37232	1	Hydraulic Hose	-
6	L38227	1	Spring	-
7	L37315	1	Clevis	-
8	24M7028	1	Washer	10.500 X 20 X 2 MM
9	AL35939	1	Bail	(SUB FOR AL39358) (SUB L61301)
10	L38229	1	Washer	-
11	24H1394	2	Washer	25/32" X 1-7/16" X 0.036"
12	24M7047	1	Washer	13 X 24 X 2.500 MM
13	11M7059	1	Cotter Pin	3.200 X 20 MM
14	14M7273	6	Nut	M8
15	19M7513	3	Cap Screw	M8 X 30
16	AL36896	1	Pedal	(MARKED L39085) (SUB AL63293)
16	AL39360	1	PEDAL	(MARKED L41177) (SUB AL63293)
17	L41178	2	Bushing	(USE WITH AL39360)
17	L37550	2	Bushing	(USE WITH AL36896) (SUB L41178)
18	24M7178	1	Washer	10.500 X 30 X 2.500 MM
19	19H1936	1	Cap Screw	3/8" X 3/4"
20	45M7060	1	Pin Fastener	-
21	11M7012	1	Cotter Pin	3.200 X 16 MM
22	19M7407	2	Cap Screw	M8 X 25
23	19M7164	1	Cap Screw	M8 X 50
24	14M7274	1	Nut	M10
25	19M7385	1	Cap Screw	M10 X 70
26	R27216	1	DRAIN PLUG	(A)
27	L39222	1	O-Ring	(A)
28	AL34744	1	Hydraulic Cylinder	IF TRACTOR EQUIPPED WITH AL39542 SHAFT, ALSO ORDER L41326 ROD.
29	L38642	1	Grommet	-
30	AL36491	1	Hydraulic Hose	-
31	AL34743	1	Hydraulic Cylinder	-
32	51M4234	2	Sealing Ring	-
33	L37282	1	Hollow Screw	-
34	51M4244	1	Sealing Ring	-
35	L37230	1	Hose Fitting	-

CLUTCH CONTROL LINKAGE (SOUND-GARD BODY) [02C01]
