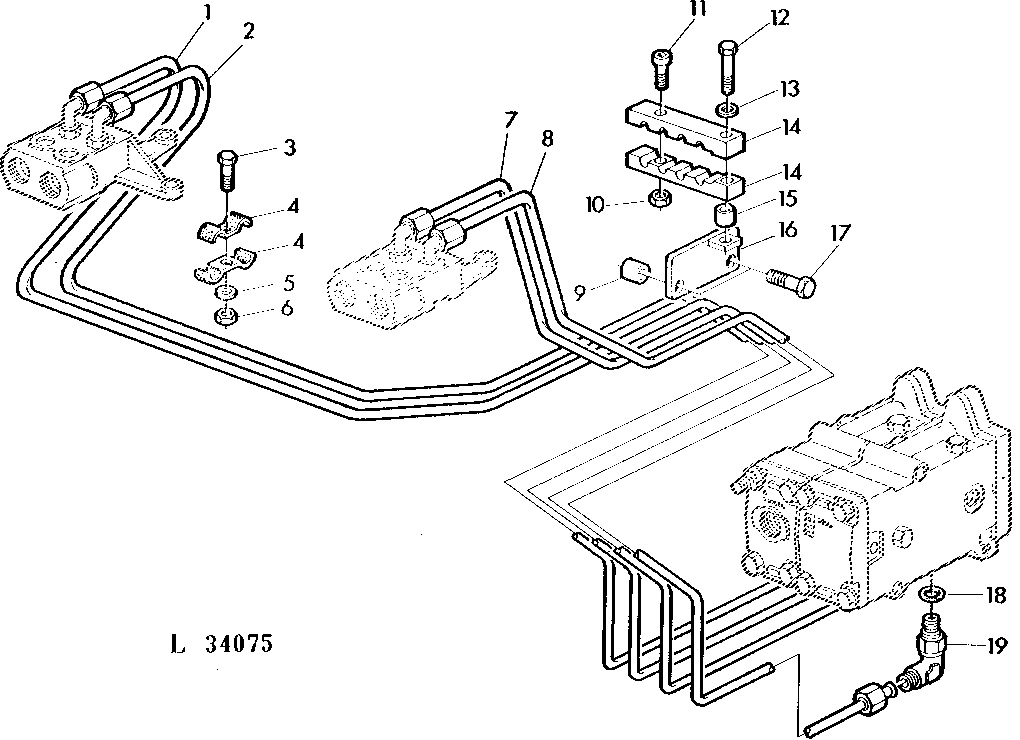

BREAKAWAY COUPLER OIL LINES (SOUND-GARD BODY) [03E20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL35134	1	Oil Line	-
2	AL35135	1	Oil Line	-
3	19M7162	1	Cap Screw	M8 X 16
4	R27491	2	Clamp	-
5	24M7055	1	Washer	8.400 X 16 X 1.600 MM
6	14M7273	1	Nut	M8
7	AL35136	1	Oil Line	-
8	AL35137	1	Oil Line	-
9	L33629	2	Spacer	(SUB L111038)
10	14M7272	1	Nut	M6
11	19M7603	1	Screw	M6 X 20
12	19M7724	1	Cap Screw	M10 X 45
13	24M7028	1	Washer	10.500 X 20 X 2 MM
14	L37519	2	Clamp	-
15	28H860	1	Washer	0.423" X 0.675" X 3/8"
16	AL35919	1	Holder	-
17	19H3458	2	Cap Screw	9/16" X 8-3/4"
18	R26375	4	O-Ring	-
19	AT32332	4	Elbow Fitting	(SUB FOR AR26763)

BREAKAWAY COUPLER OIL LINES (SOUND-GARD BODY) [03E20]
