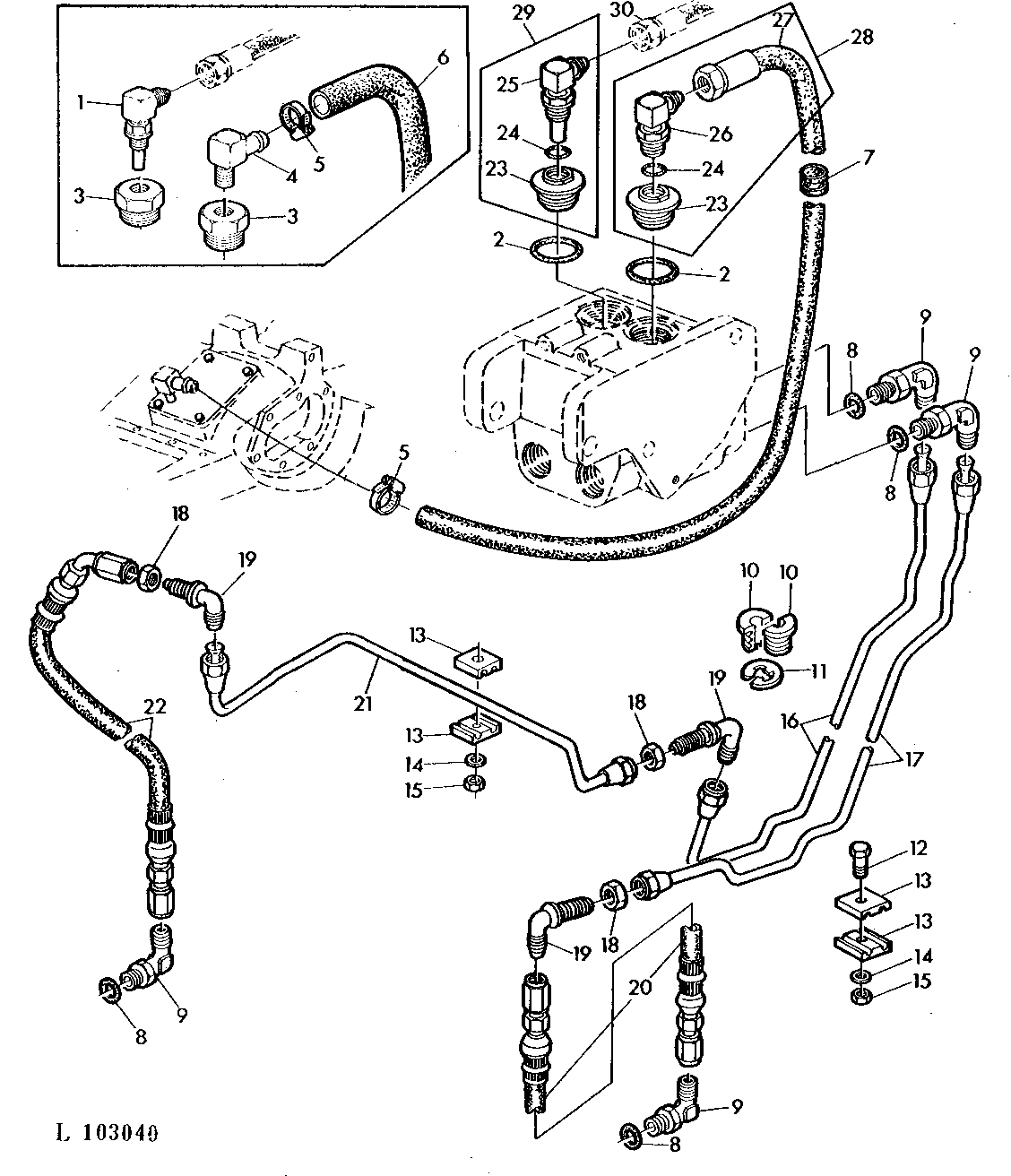

BRAKE OIL LINES (SOUND-GARD BODY) [02H23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR88524	1	Fitting	(ORDER AL38544, THIS APPLICATION)
2	R29936	2	O-Ring	-
3	R68019	2	Adapter Fitting	(SUB AL38544 OR AL38545)
4	T12269	1	Fitting	(ORDER AL38545, THIS APPLICATION)
5	AL37489	1	Clamp	(SUB FOR AR21836)
6	R67925	1	Hose	(ORDER AL38545, THIS APPLICATION)
7	R27533	1	Grommet	-
8	R26287	4	O-Ring	-
9	AR26746	4	Elbow Fitting	-
10	R68141	4	Bushing	-
11	R27434	2	Snap Ring	-
12	19M7160	1	Cap Screw	M6 X 30
13	L37964	4	Half Clamp	-
14	24M7139	2	Washer	6.400 X 18 X 1.600 MM
15	14M7350	2	Lock Nut	M6
16	AR88468	1	Line	-
17	AR88451	1	Line	-
18	R27453	3	Nut	-
19	AR35645	3	Elbow Fitting	-
20	AR36875	1	Hose	-
21	AL35584	1	Line	-
22	AL35582	1	Hydraulic Hose	-
23	L39335	1	Adapter Fitting	-
24	R26448	2	O-Ring	-
25	AL37361	1	Elbow Fitting	-
26	AR26725	1	ELBOW FITTING	(SUB AT35121)
27	AL37461	1	Hydraulic Hose	-
28	AL38545	1	Kit	-
29	AL38544	1	Kit	-
30	-	1	Part 30	(ORDER AL35000)

BRAKE OIL LINES (SOUND-GARD BODY) [02H23]

Нет текстового описания
