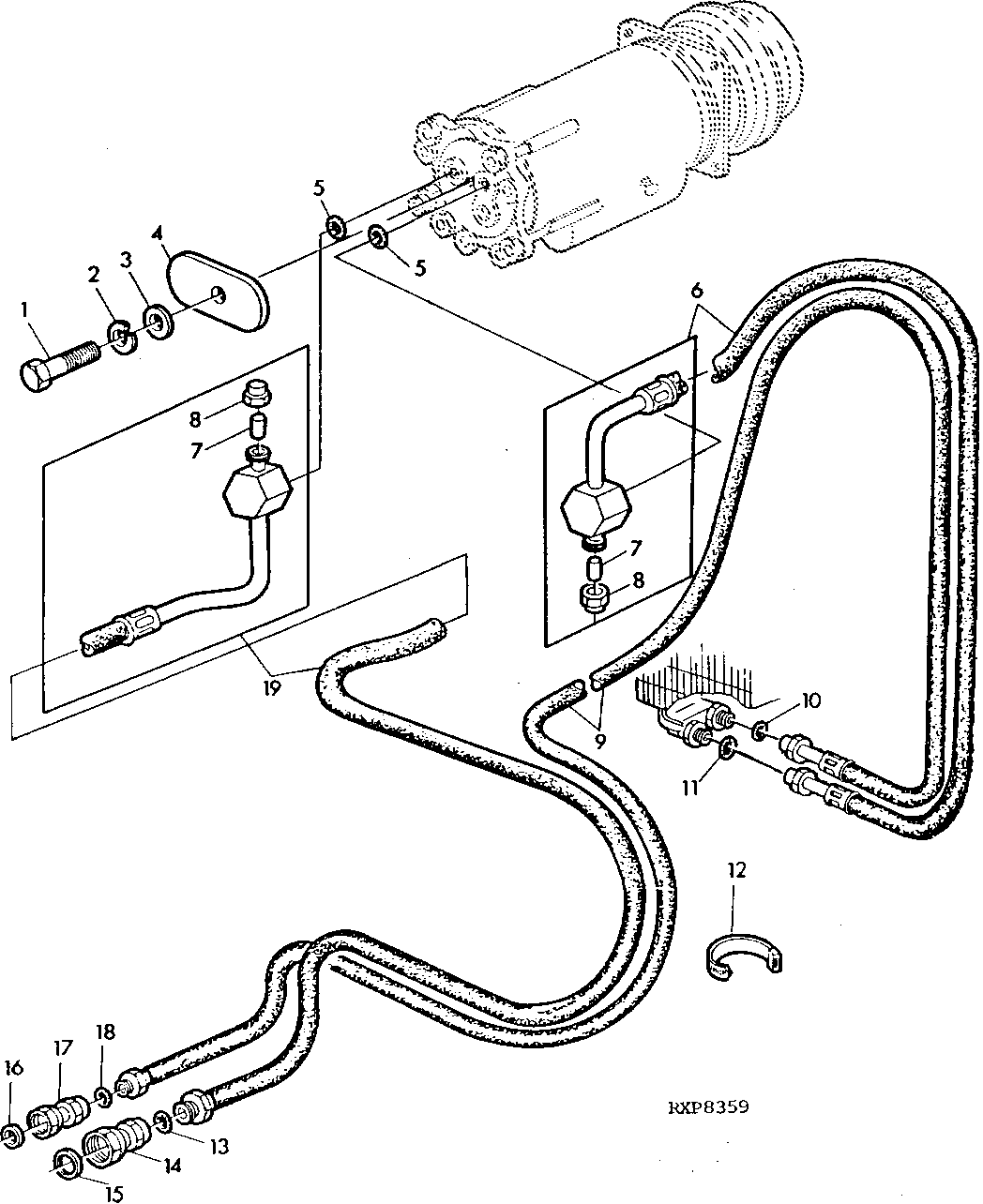

AIR CONDITIONING LINES (SOUND-GARD BODY) [03G22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7170	1	Cap Screw	M10 X 50
2	12M7066	1	Lock Washer	M10
3	24M7028	1	Washer	10.500 X 20 X 2 MM
4	R60171	1	STRAP	-
5	R47235	2	O-RING	(SUB R74210)
6	AR88249	1	LINE	(SUB AL70930)
7	R60170	2	Valve	-
8	R60172	2	Nut	-
9	AR88250	1	LINE	(SUB AL70931)
10	R10093	1	O-Ring	-
11	P51212	1	O-Ring	-
12	T44946	3	Tie Band	(SUB H77698)
13	B15646	1	O-Ring	-
14	AR58287	1	Hydr. Quick Coupler Socket	-
15	R57636	1	WASHER	-
16	R57637	1	Washer	-
17	AH21763	1	Hydr. Quick Coupler Socket	-
18	P50883	1	Ring	-
19	AR88251	1	LINE	(SUB AL70896)

AIR CONDITIONING LINES (SOUND-GARD BODY) [03G22]

Нет текстового описания
