Pilot Lines (Control Valve To Rotary Manifold)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R29424	8	Flange Fitting	SUB FOR Z986910
2	T59014	4	O-Ring	SUB FOR Z971489
3	19M7576	16	Screw	M10 X 30, SUB FOR J781030
4	A853168	2	Adapter Fitting	-
5	4198411	2	Adapter Fitting	INCLUDES AT318035
5	AT318035	1	O-Ring	-
6	T76938	4	O-Ring	SUB FOR 4187328
7	-	1	Part 10	MF XHG-075 CTL
7	4629055	1	Hydraulic Hose	-
7	-	1	Part 8	Located Right Side of Machine, 9255947 NLA
8	-	1	Part 11	Located Left Side of Machine, 9255951 NLA
8	4629060	1	Hydraulic Hose	-
8	-	1	Part 13	MF XHG-075 CTL
9	-	1	Part 14	Located Right Side of Machine, 9255948 NLA
9	4629054	1	Hydraulic Hose	-
9	-	1	Part 16	MF XHG-075 CTL
10	-	1	Part 17	Located Left Side of Machine, 9255952 NLA
10	4629061	1	Hydraulic Hose	-
10	-	1	Part 19	MF XHG-075 CTL

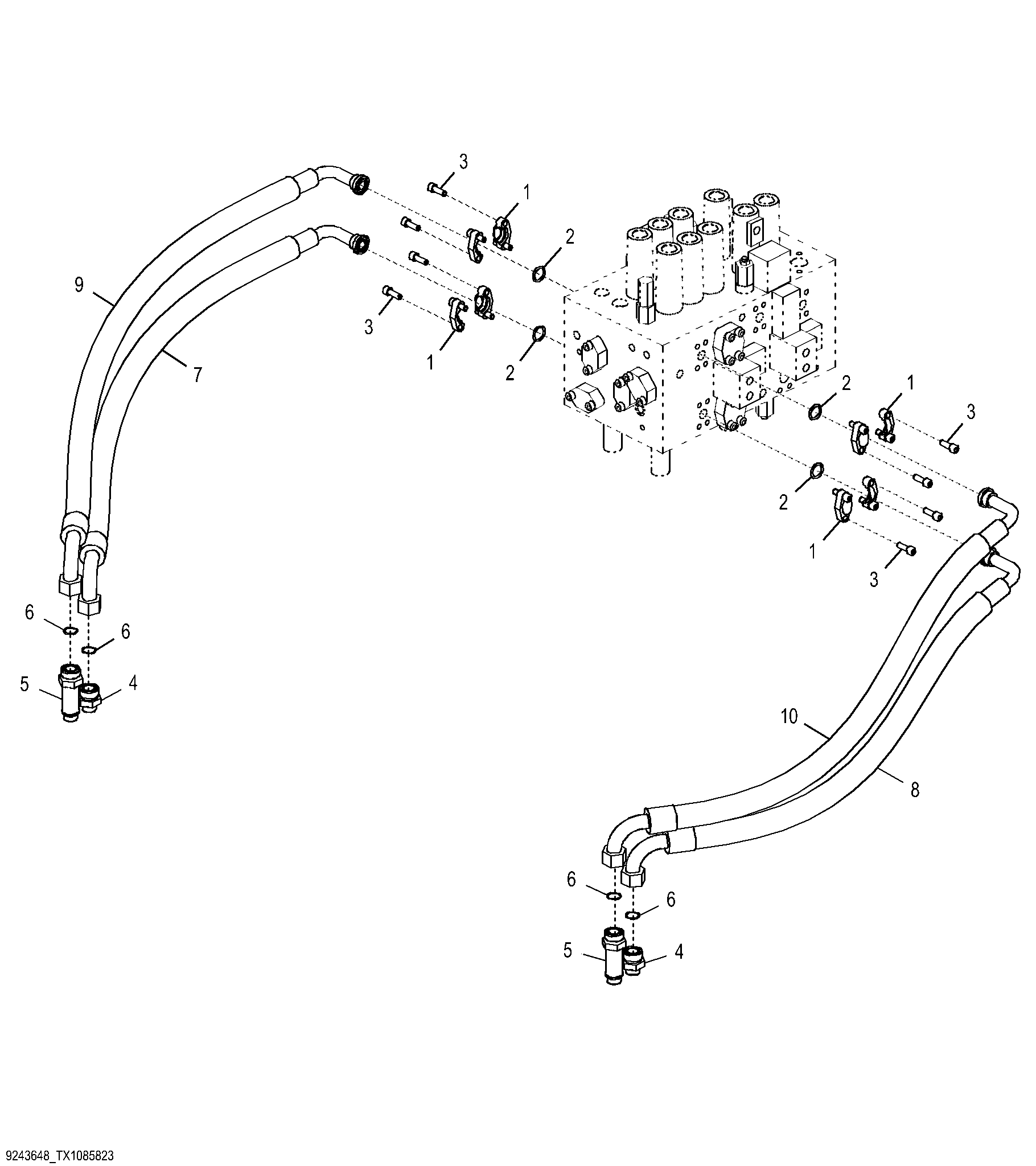

Pilot Lines (Control Valve To Rotary Manifold)
