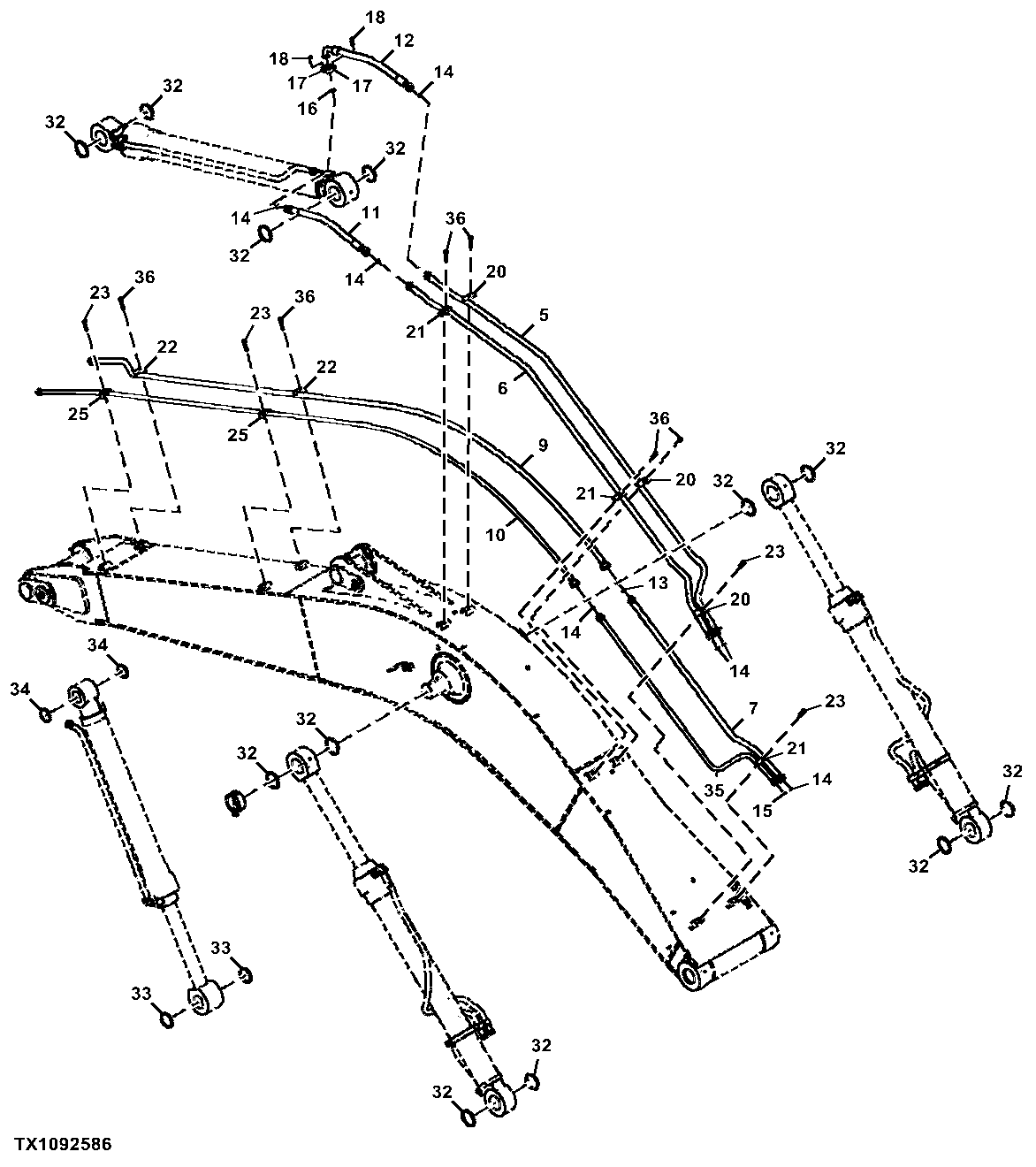

Hydraulic Lines On Boom To Cylinders

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
5	8066502G	1	Oil Line	-
6	8066503G	1	Oil Line	-
7	9746887G	1	Oil Line	-
9	8066506G	1	Oil Line	-
10	8066507G	1	Oil Line	-
11	4622750	1	Hydraulic Hose	-
12	4620800	1	Hose	(SUB FOR 4628534, THIS APPLICATION)
13	T78612	1	O-Ring	29.870 X 1.778 mm (1.176" X 0.070"), (SUB FOR 4187329)
14	T76938	7	O-Ring	23.520 X 1.778 mm (0.926" X 0.070"), (SUB FOR 4187328)
15	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070"), (SUB FOR 4187308)
16	T78313	1	O-Ring	32.918 X 3.531 mm (1.296" X 0.139"), (SUB FOR Z966993)
17	4085560	2	Flange Fitting	-
18	19M9163	4	Screw	M12 X 40, (SUB FOR J781240)
20	4189860	3	Clamp	-
21	4153488	3	Clamp	-
22	4190127	2	Clamp	-
23	-	4	Part 17	(J271265 NLA)
23	19M7331	4	Cap Screw	M12 X 65
23	24M7047	4	Washer	13 X 24 X 2.500 mm
25	4190126	2	Clamp	-
32	TH102411	12	Seal	-
33	TH102445	2	Seal	-
34	TH102446	2	Seal	-
35	9765105G	1	Oil Line	-
36	-	6	Part 25	(J271275 NLA)
36	19M8767	6	Screw	M12 X 75
36	24M7047	6	Washer	13 X 24 X 2.500 mm

Hydraulic Lines On Boom To Cylinders
