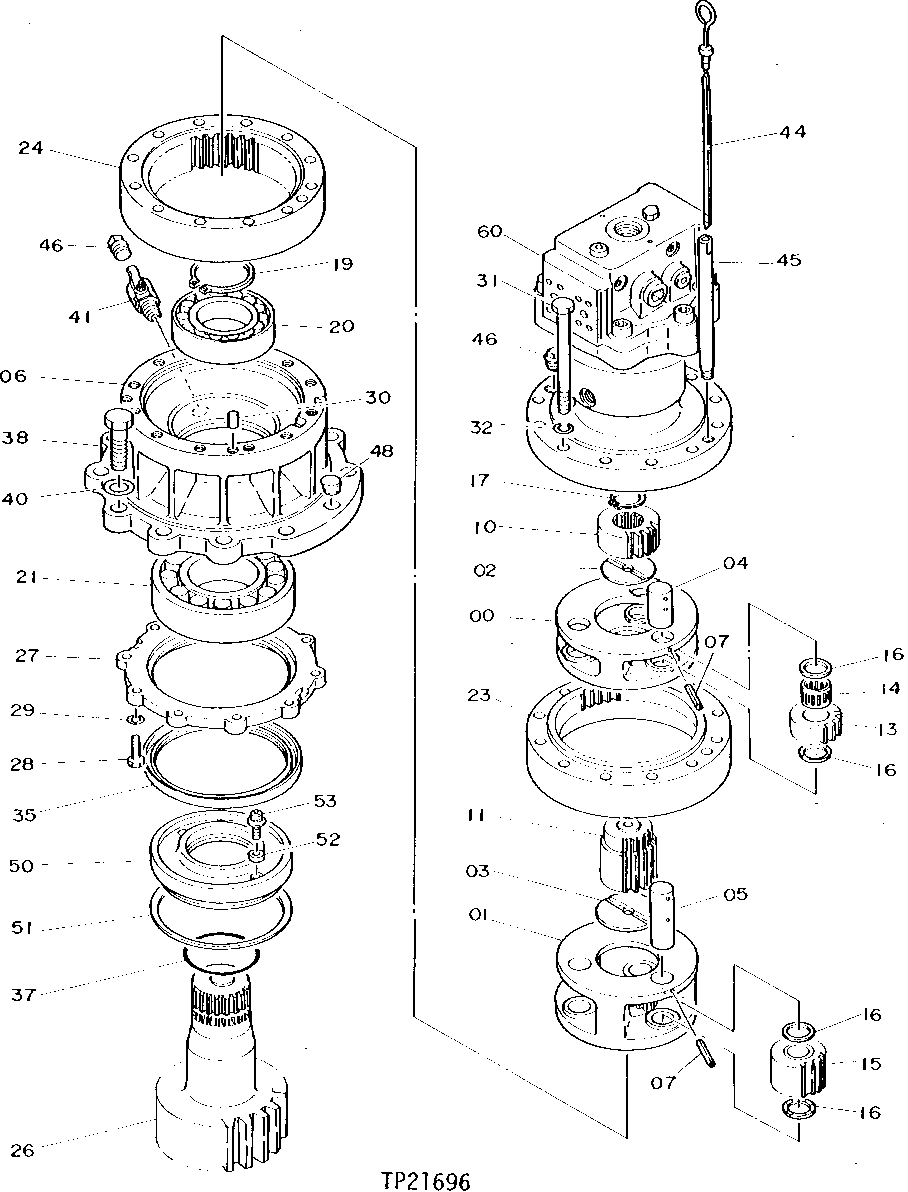

SWING DEVICE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	2023962	1	PLANET PINION CARRIER	(SUB FOR TH108257)
1	2024894	1	PLANET PINION CARRIER	(SUB FOR TH108258)
2	4641995	1	Plate	(SUB FOR TH108259 OR 4176070)
3	4195372	1	Plate	(SUB FOR TH108260)
4	4186262	3	PIN	(SUB FOR TH108261)
5	4207801	3	PIN	(SUB FOR TH108262)
6	1015518	1	HOUSING	(SUB FOR TH108263)
7	34M7036	6	Spring Pin	5 X 45 mm, (SUB FOR TH108264)
10	3037606	1	SUN GEAR	(SUB FOR TH108265)
11	3038482	1	SUN GEAR	(SUB FOR TH108266)
13	3037605	3	GEAR	PLANETARY, (SUB FOR TH108267)
14	4184840	3	NEEDLE BEARING	(SUB FOR TH108268)
15	9727159	3	GEAR	PLANETARY, (SUB FOR TH108269)
16	4176071	12	PLATE	(SUB FOR TH108270)
17	40M7046	1	Snap Ring	(SUB FOR TH100405)
19	40M7150	1	Snap Ring	-
20	TH108271	1	Spherical Roller Bearing	-
21	-	1	Part 18	TH108272 NLA
23	2024895	1	RING GEAR	(SUB FOR TH108273)
24	2023961	1	GEAR	(SUB FOR TH108274)
26	2023963	1	SHAFT	(SUB FOR TH108275)
27	3037604	1	COVER	(SUB FOR TH108276)
28	J901032	10	SCREW	(SUB FOR TH102040)
29	12M7066	10	Lock Washer	10 mm
30	J401232	2	DOWEL PIN	(SUB FOR TH110080)
31	19M8243	12	CAP SCREW	M14 X 170
32	12H317	12	Lock Washer	9/16"
35	AT130902	1	SEAL	(SUB FOR TH108277)
37	CH17447	1	Packing	(SUB FOR TH111724)
38	19M8638	10	Cap Screw	M20 X 65, (SUB FOR 19M8102)
40	N231749	10	Washer	(SUB FOR T33089)
41	4194712	1	Drain Valve	(SUB FOR TH108278)
44	3074225	1	Level Gauge	(SUB FOR TH111703 ) (SUB FOR AT176181)
45	4228687	1	Line	(SUB FOR TH111897)
46	94-2024	2	Fitting Plug	(SUB FOR TH101292)
48	-	2	Part 36	( TH108281 NO LONGER REQUIRED)
50	3038685	1	SLEEVE	(SUB FOR TH108282)
51	4204074	1	SNAP RING	(SUB FOR TH108283)
52	4204644	2	Magnet	(SUB FOR TH108284)
53	21M7250	2	Screw	M4 X 12, (SUB FOR 4204645, ALONG WITH 12H315 AND 24M7117)
53	12H315	2	Lock Washer	0.164", (SUB FOR 12M7063)
53	24M7117	2	Washer	4.300 X 9 X 0.800 mm
60	-	1	Part 43	REMANUFACTURED ( AT217308 NLA), (SUB FOR AT130606)
