Открытый узел

PILOT VALVE LOCK LEVER

PILOT VALVE LOCK LEVER

PILOT VALVE LOCK LEVER

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

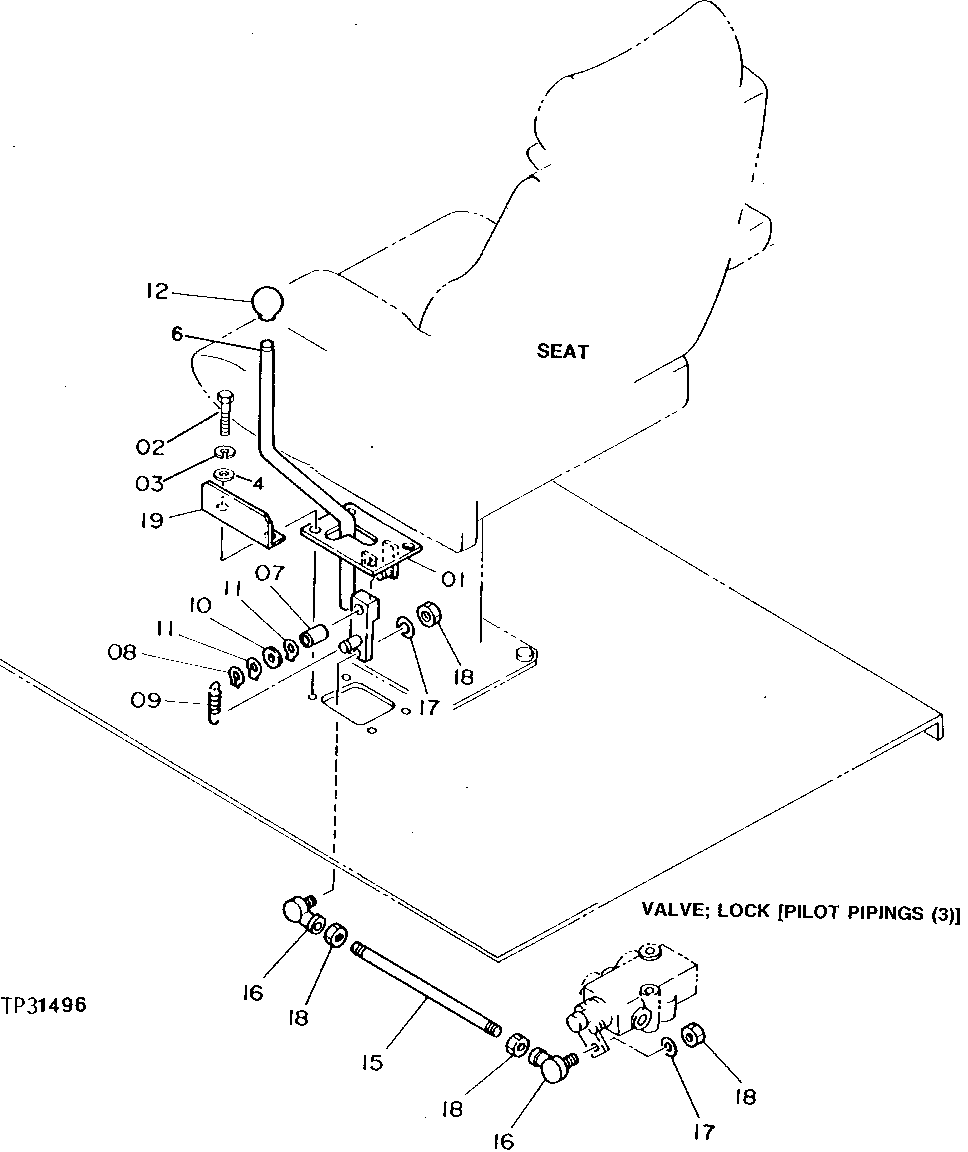

PILOT VALVE LOCK LEVER

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	9729549	1	BRACKET	(SUB FOR TH111002)
2	19M7402	4	Cap Screw	M10 X 25
3	12M7066	4	Lock Washer	10 mm
4	24M7028	4	Washer	10.500 X 20 X 2 mm
6	8040966	1	LEVER	(SUB FOR TH110947)
7	4042162	1	SPACER	(SUB FOR TH106483)
8	40M7188	1	Snap Ring	-
9	4191698	1	EXTENSION SPRING	(SUB FOR TH106485)
10	24M7085	1	Washer	15 X 28 X 2.500 mm
11	A590414	2	WASHER	(SUB FOR TH107990)
12	4143169	1	KNOB	(SUB FOR TH100268)
15	4216753	1	Rod	(SUB FOR TH110659)
16	T110021	2	Ball Joint Socket	-
17	12M7056	2	Lock Washer	8 mm, (SUB FOR 12M7065)
18	14M7273	4	Nut	M8
19	4220977	1	Plate	(SUB FOR TH110776)
