Открытый узел

Long Arm Assembly

Long Arm Assembly

Long Arm Assembly

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

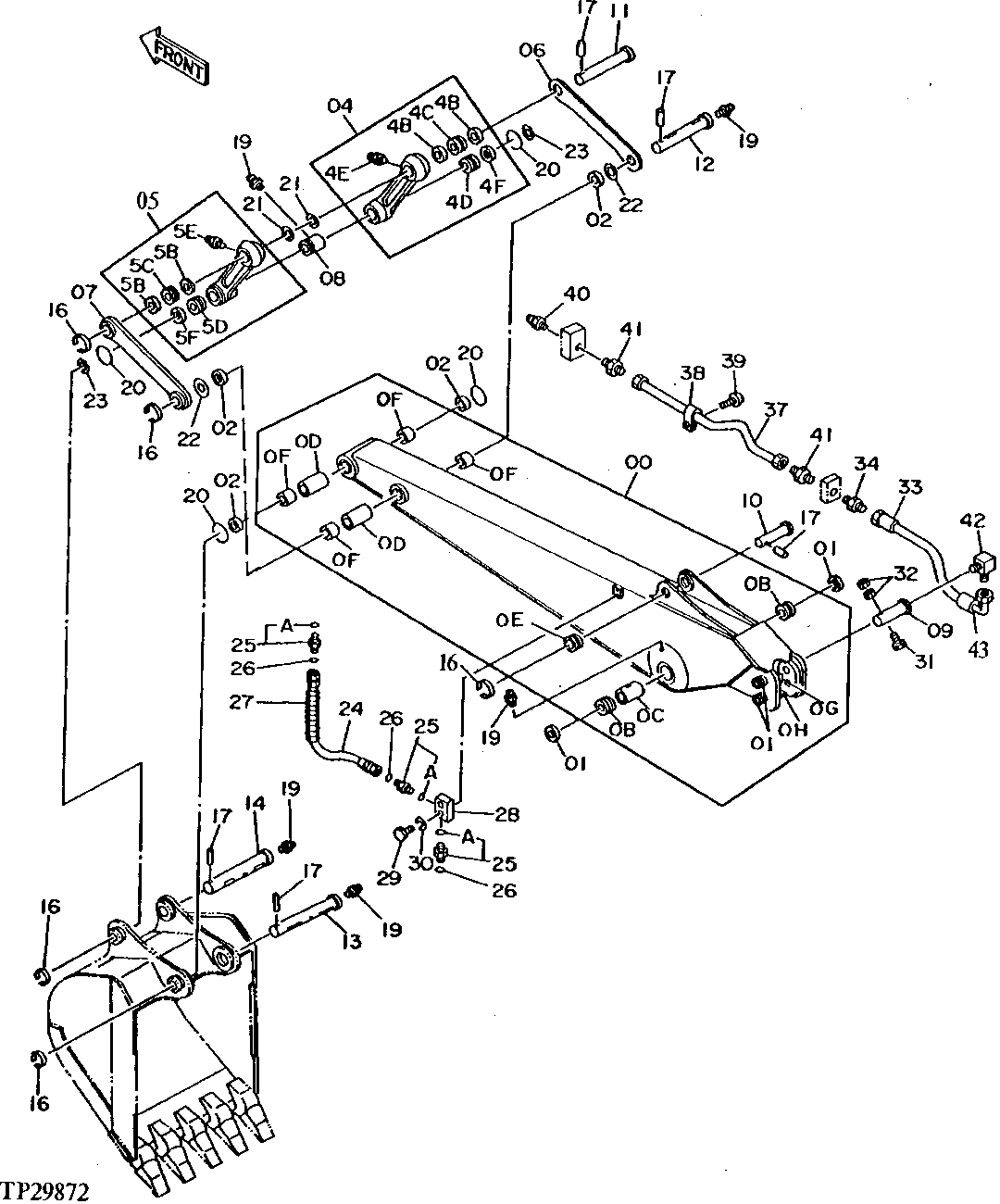

Long Arm Assembly

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AT130316	1	Arm	WHOLEGOODS
1	4082193	2	Seal	SUB FOR AT130367
2	4082194	4	Seal	SUB FOR AT120759
4	8037893	1	Link	Right, SUB FOR AT130480
5	-	1	Part 18	Left, 8037894 NLA, SUB FOR AT130481
6	3037343	1	Link	SUB FOR AT130351
7	9727023	1	Link	SUB FOR AT130503
8	9706236	1	Spacer	SUB FOR AT130500
9	3042767	1	Pin	SUB FOR AT130658
10	3037436	1	Pin Fastener	SUB FOR AT130358
11	3037437	1	Pin Fastener	SUB FOR AT130359
12	3037432	1	Pin Fastener	SUB FOR AT130354
13	3037431	1	Pin Fastener	SUB FOR AT130353
14	3037690	1	Pin Fastener	SUB FOR AT130361
16	4065688	5	Retainer	SUB FOR TH100624
17	4065689	5	Pin Fastener	SUB FOR TH100625
19	TH100074	5	Lubrication Fitting	-
20	4069166	4	O-Ring	SUB FOR AT130365
21	4075357	1	Washer	SUB FOR TH108944, 1 mm
22	4082148	1	Washer	SUB FOR AT126192, 1 mm
23	4081655	2	Washer	SUB FOR AT130366, 1 mm
24	4205337	2	Isolator	SUB FOR TH108992
25	4189602	6	Fitting	SUB FOR TH108350
26	T77857	6	O-Ring	-
27	-	2	Part 44	FURNISH TH101393 CTL
28	3038876	2	Cylinder Block	SUB FOR TH108993
29	19M8499	4	Cap Screw	M10 X 60
30	12M7066	4	Lock Washer	10 mm
31	19M7022	1	Cap Screw	M16 X 100, SUB FOR AT130772
32	14M7276	2	Nut	M16
33	AR101376	1	Hydraulic Hose	SUB FOR 4213440 ALONG WITH AH89069
34	X4-4FTX-S	1	Adapter Fitting	SUB FOR X0103-4-4, SUB FOR TH100963
37	4208193	1	Tube	SUB FOR TH108995
38	TH101388	1	Clip	-
39	21M7288	1	Screw	M6 X 10
40	T116334	1	Lubrication Fitting	SUB FOR TH100075
41	4130169	2	Fitting	SUB FOR TH101391
42	4154656	1	Elbow Fitting	SUB FOR TH101588
43	AH89069	1	Elbow Fitting	-
0B	4198295	2	Bushing	SUB FOR AT130402
0C	4198374	1	Line	SUB FOR AT130404
0D	4088092	2	Line	SUB FOR AT130370
0E	T115092	1	Bushing	-
0F	4198296	4	Bushing	SUB FOR AT130403
0G	4167833	2	PLATE	SUB FOR TH108990
0H	4167832	2	Plate	SUB FOR TH108991
0I	4140629	2	Stop	SUB FOR AT130668
4B	4082193	2	Seal	SUB FOR AT130367
4C	4198295	1	Bushing	SUB FOR AT130402
4D	4198845	1	Bushing	SUB FOR AT130405
4E	TH100074	1	Lubrication Fitting	-
4F	4082194	1	Seal	SUB FOR AT120759
5B	4082193	2	Seal	SUB FOR AT130367
5C	4198295	1	Bushing	SUB FOR AT130402
5D	4198845	1	Bushing	SUB FOR AT130405
5E	TH100074	1	Lubrication Fitting	-
5F	4082194	1	Seal	SUB FOR AT120759
25A	4506418	1	O-Ring	SUB FOR U46489
