ENGINE COMPARTMENT SERVICE DOORS AND COVERS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
7	9733183	1	Support	(SUB FOR AT130764)
8	9733179	1	Support	(SUB FOR AT130763)
10	19M7872	6	Cap Screw	M12 X 25
11	24M7047	8	Washer	13 X 24 X 2.500 mm
17	3048107	1	Cover	(SUB FOR AT130662)
18	8046170	1	Cover	(SUB FOR AT130754)
19	19M8017	2	Cap Screw	M12 X 20
24	4257144	1	Bracket	(SUB FOR AT130777)
25	94-2805	1	Grommet	(SUB FOR TH110221)
27	8045736	1	Bracket	(SUB FOR AT130746)
31	19M7872	16	Cap Screw	M12 X 25
32	24M7047	16	Washer	13 X 24 X 2.500 mm
38	8045744	1	Cover	(SUB FOR AT130751)
39	19M7932	4	Cap Screw	M8 X 16
40	12M7056	4	Lock Washer	8 mm, (SUB FOR 12M7065)
71	4246727	1	Cover	(SUB FOR AT130700)
72	19M7872	2	Cap Screw	M12 X 25
73	24M7047	2	Washer	13 X 24 X 2.500 mm
92	4253109	1	Cable	(SUB FOR AT130715)
93	19M7493	2	Cap Screw	M12 X 40
94	14M7275	3	Nut	M12

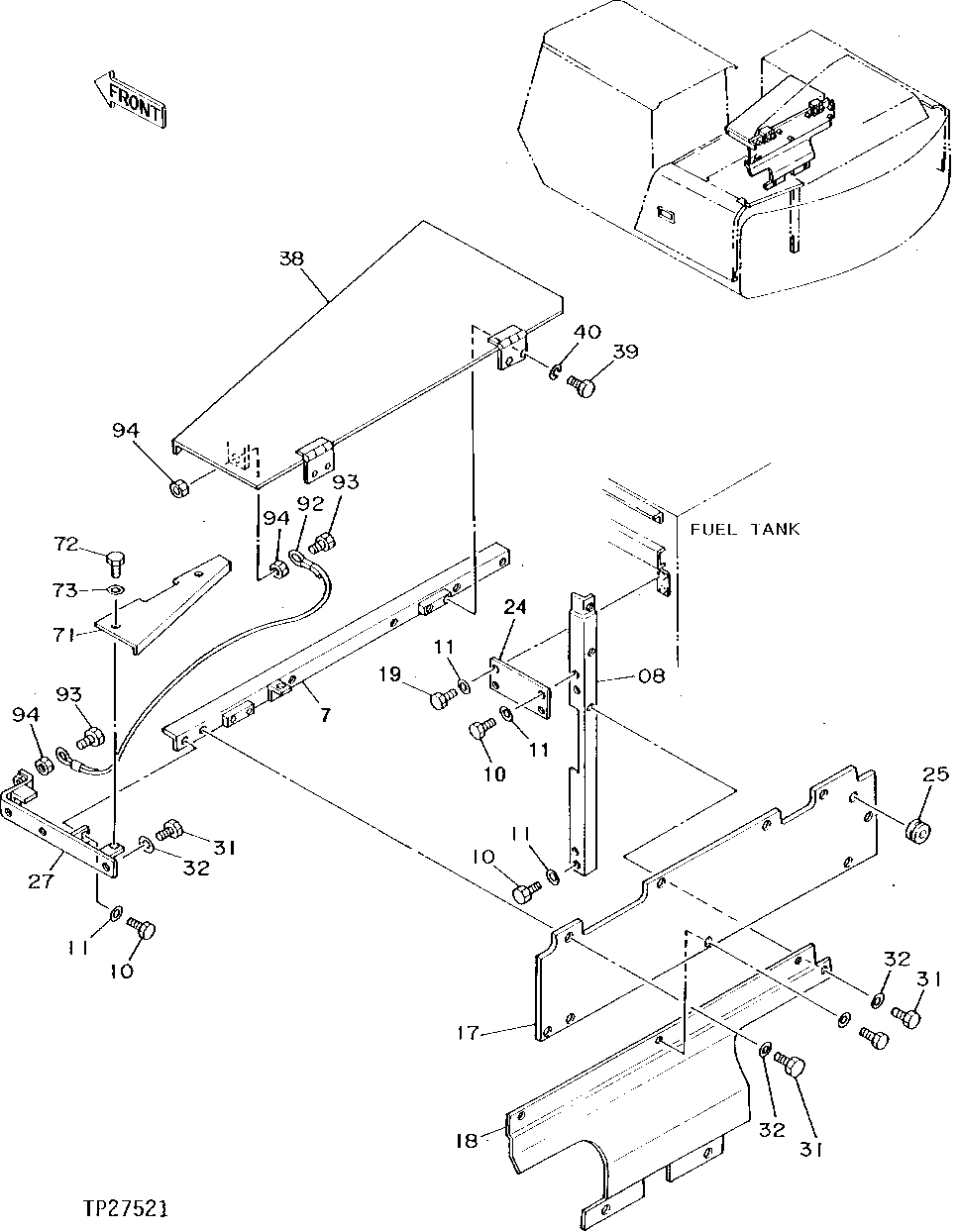

ENGINE COMPARTMENT SERVICE DOORS AND COVERS

Нет текстового описания
