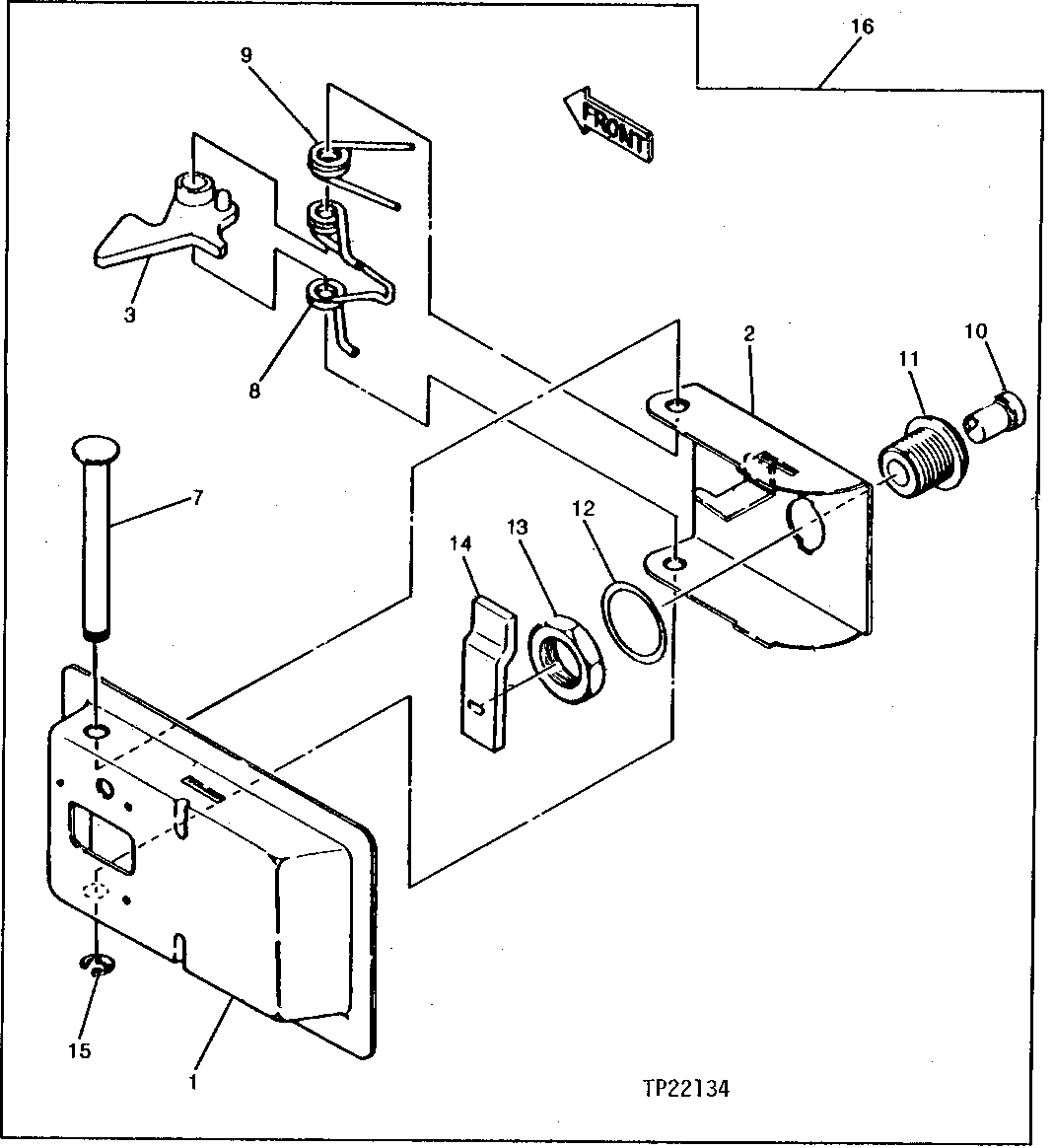

Engine Compartment Service Door Lock (Left Side)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	8024490	1	Cover	(SUB FOR TH102227 ) (SUB FOR TH102241)
2	8024464	1	Latch	(SUB FOR TH102228)
3	-	1	Part 3	( TH102229 OR AT173241 NOT AVAILABLE)
7	4355972	1	Pin Fastener	(SUB FOR TH102230)
8	4355973	1	Spring	(SUB FOR TH102233, THIS APPLICATION ) (SUB FOR AT173242)
9	4355975	1	Torsion Spring	(SUB FOR TH102234, 4134321)
10	4361411	1	Lock	(SUB FOR TH110128 ) (SUB FOR AT206102)
10	4158653	1	KEY	(SUB FOR TH101605)(NOT ILLUSTRATED)
11	4134325	1	Lock	(SUB FOR TH110129 ) (SUB FOR TH102236)
12	4355979	1	Ring	(SUB FOR TH102237, 4134322)
13	4355980	1	Nut	(SUB FOR TH102238, 4134323)
14	4355981	1	Strap	(SUB FOR TH102232, 4134331)
15	CH11490	1	Ring	(SUB FOR TH102231)
16	-	1	Part 14	Left Side, (SUB AT214010)

Engine Compartment Service Door Lock (Left Side)
