Открытый узел

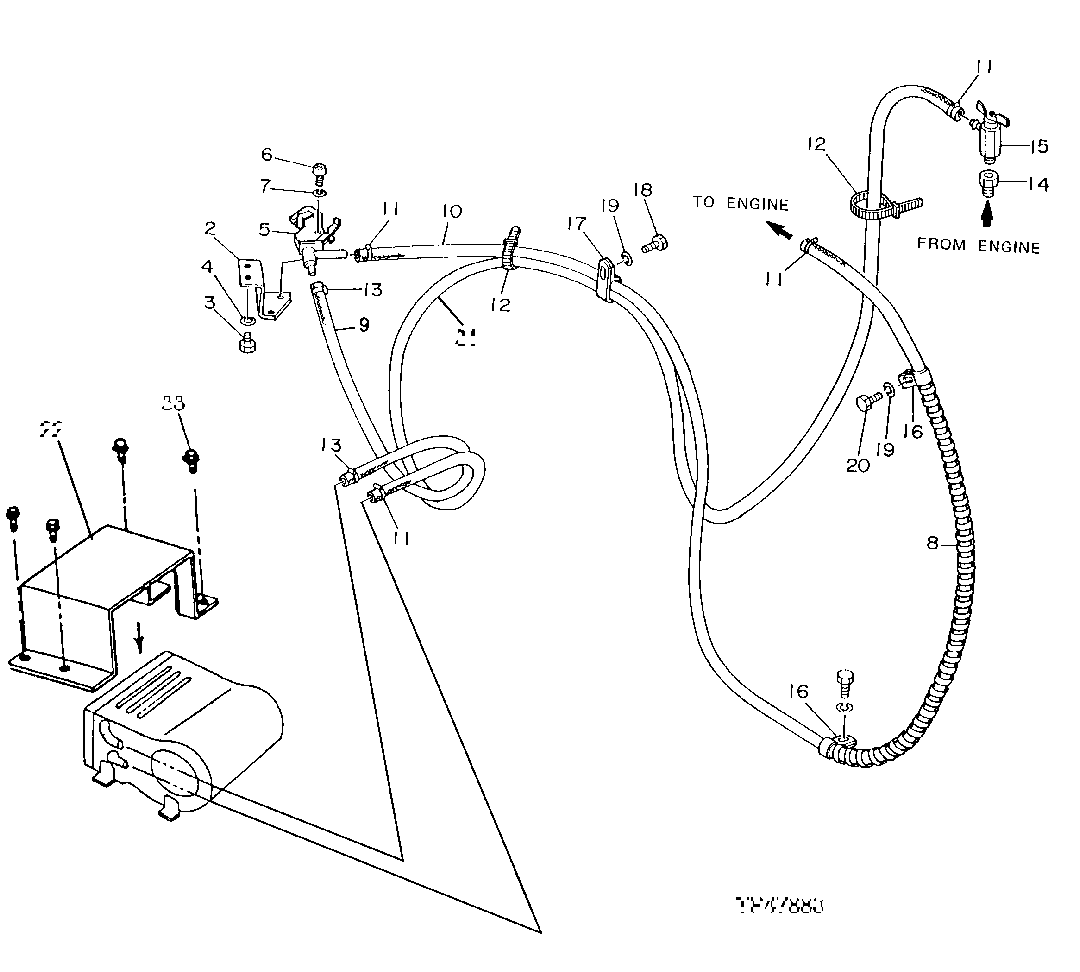

CAB HEATER HOSES (001573 - )

CAB HEATER HOSES (001573 - )

CAB HEATER HOSES (001573 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CAB HEATER HOSES (001573 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	4213673	1	Bracket	(SUB FOR TH110629)
3	19M8324	2	Cap Screw	M10 X 16
4	12M7066	2	Lock Washer	10 mm
5	4195823	1	Drain Valve	(SUB FOR TH108790)
6	21M7252	2	Screw	M4 X 16, (SUB FOR T44946)
7	12H315	2	Lock Washer	0.164", (SUB FOR 12M7063)
8	-	2	Part 7	(MAKE FROM XHG-075 BULK MATERIAL, CUT TO LENGTH), (SUB FOR TH100996, AT138222 OR 3052919)
9	-	1	Part 8	( TH110630 OR T115300 NO LONGER AVAILABLE) (CUT TO LENGTH FROM TY22326 BULK MATERIAL)
10	-	1	Part 9	(CUT TO 118.11"), (MAKE FROM TY22326 ) (SUB FOR AT130677)
11	WZ2141223	4	Hose Clamp	(SUB FOR T81285, OR AR21837THIS APPLICATION ) (SUB FOR AA34965)
12	H77698	7	Tie Band	-
13	WZ2141223	2	Hose Clamp	(SUB FOR AR21837, THIS APPLICATION ) (SUB FOR AA34965)
14	15H586	1	Adapter Fitting	3/8", (SUB FOR TH101079)
15	AT35831	1	Drain Valve	(ALSO ORDER T103301, 15H597 AND 29H587 ) (SUB FOR AT105319, THIS APPLICATION)
15	29H587	1	THREADED NIPPLE	3/8"
15	15H597	1	Coupling	3/8"
15	T103301	1	Hose Fitting	-
16	T24432	2	Clamp	(SUB FOR TH108595)
17	4190266	1	Clip	(SUB FOR TH108793)
18	19M8324	1	Cap Screw	M10 X 16
19	12M7066	2	Lock Washer	10 mm, (SUB FOR T44946)
20	19M8451	1	Cap Screw	M10 X 14
21	-	1	Part 23	(SUB FOR AT130677)(CUT TO LENGTH FROM TY22326 BULK MATERIAL)
22	8064004	1	Cover	(SUB FOR AT173475)
23	19M7402	4	Cap Screw	M10 X 25
23	12M7066	4	Lock Washer	10 mm
23	24M7028	4	Washer	10.500 X 20 X 2 mm
