Открытый узел

AUXILIARY VALVE CONTROL KIT

AUXILIARY VALVE CONTROL KIT

AUXILIARY VALVE CONTROL KIT

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

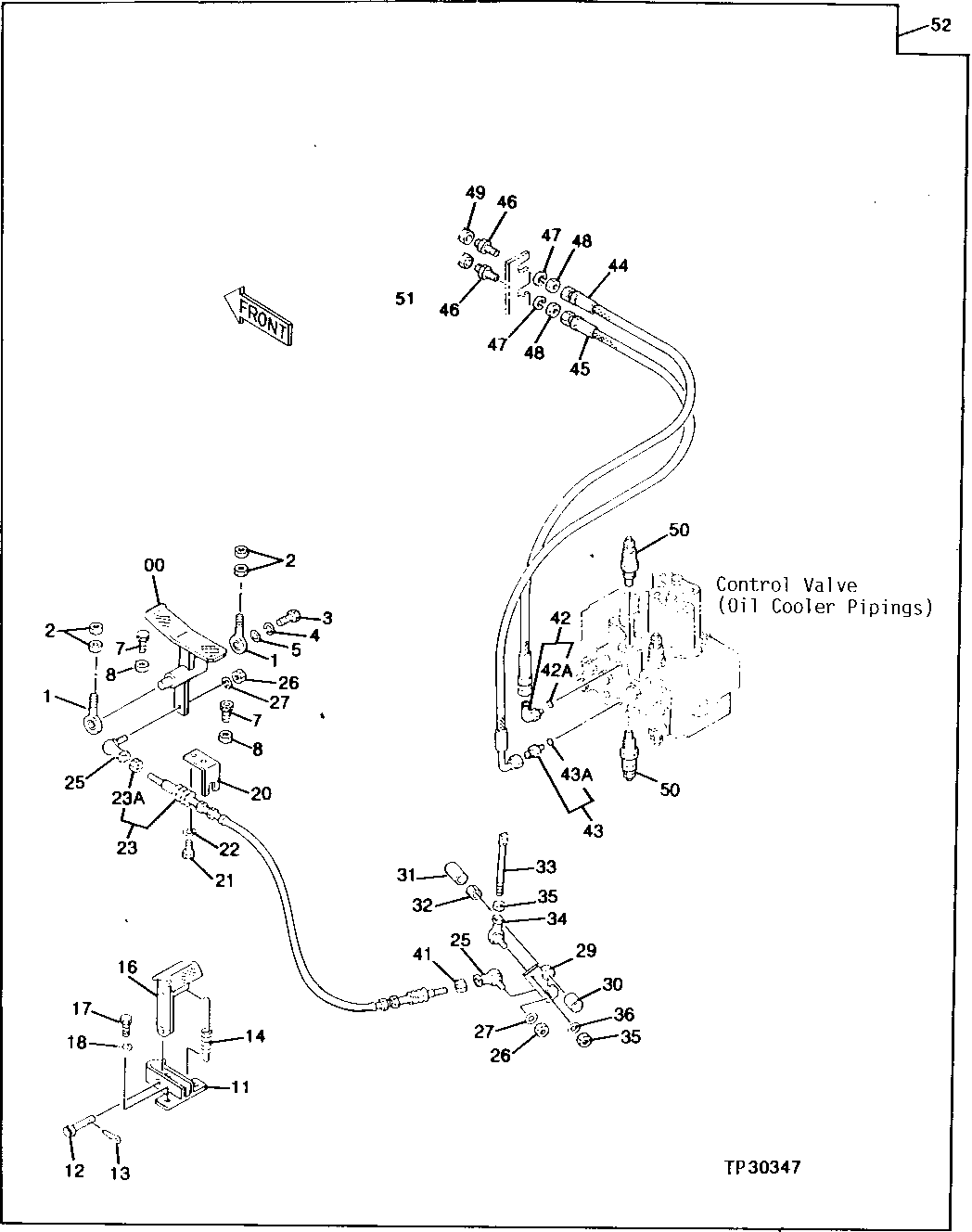

AUXILIARY VALVE CONTROL KIT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8040507	1	PEDAL	(SUB FOR TH110936)
1	4041959	2	LINK END	(SUB FOR TH103790)
2	14M7345	4	Nut	M14, (SUB FOR J952014 ) (SUB FOR TH103791)
3	19M7493	1	Cap Screw	M12 X 40
4	12H301	1	Lock Washer	1/2"
5	24M7047	1	Washer	13 X 24 X 2.500 mm
7	19M8338	2	Screw	M10 X 40
8	14M7274	2	Nut	M10
11	9718654	1	PEDAL	(SUB FOR TH106747)
12	45M3667	1	Pin Fastener	10 X 28 mm, (SUB FOR TH105681)
13	11M7082	1	Cotter Pin	2.500 X 25 mm, (SUB FOR 11M7080)
14	4149125	1	SPRING	(SUB FOR TH106748)
16	8027060	1	BRACKET	(SUB FOR TH106746)
17	19M7402	2	Cap Screw	M10 X 25
18	12M7066	2	Lock Washer	10 mm
20	4214912	1	BRACKET	(SUB FOR TH110641)
21	19M8017	2	Cap Screw	M12 X 20
22	12H301	2	Lock Washer	1/2"
23	4216652	1	Cable	(SUB FOR AT130508)
25	T110021	2	Ball Joint Socket	-
26	14M7273	2	Nut	M8
27	12M7056	2	Lock Washer	8 mm, (SUB FOR 12M7065)
29	9726964	1	LINK	(SUB FOR TH110993)
30	4214908	1	SPACER	(SUB FOR TH110639)
31	4214909	1	SPACER	(SUB FOR TH110640)
32	4197849	1	BUSHING	(SUB FOR TH110559)
33	4197863	1	EYEBOLT	(SUB FOR TH110560)
34	4056019	1	BALL JOINT	(SUB FOR TH100254)
35	14M7444	2	Nut	M10, (SUB FOR TH104196 ) (SUB FOR J952010)
36	12M7066	1	Lock Washer	10 mm
41	14M7273	1	Nut	M8
42	4200471	1	Elbow Fitting	(SUB FOR TH108399)
43	4200469	1	Adapter Fitting	(SUB FOR TH108400)
44	4222096	1	Hydraulic Hose	(SUB FOR AT130509)
45	4222097	1	Hydraulic Hose	(SUB FOR AT130510)
46	R27238	2	Fitting	-
47	12H294	2	Lock Washer	5/8"
48	14H888	2	Nut	9/16", (SUB FOR TH108439)
49	R39783	1	Fitting	-
50	4180674	2	PRESSURE RELIEF VALVE	(SUB FOR TH106101)
51	R39783	1	Fitting	-
52	-	1	Part 45	( AT130321 NO LONGER AVAILABLE FOR SERVICE)
23A	14M7273	2	Nut	M8
42A	4506418	1	O-Ring	(SUB FOR U46489)
43A	4506418	1	O-Ring	(SUB FOR U46489)
