Открытый узел

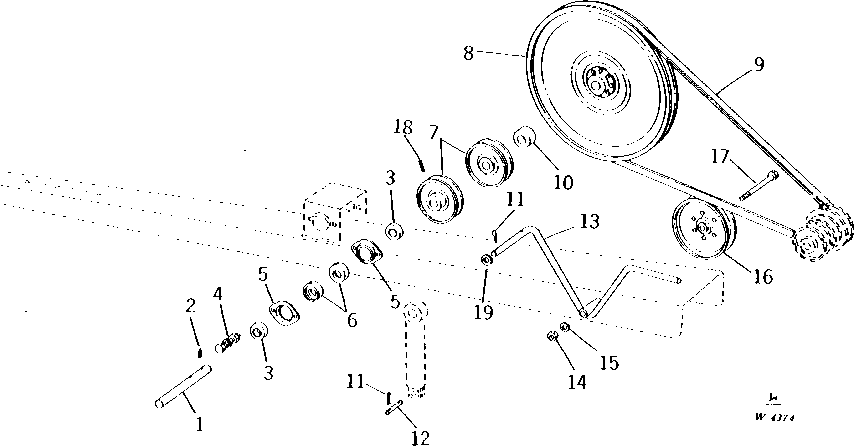

REEL DRIVE AND BELT [B01]

REEL DRIVE AND BELT [B01]

REEL DRIVE AND BELT [B01]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

REEL DRIVE AND BELT [B01]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	W17163	1	DRIVE SHAFT	-
2	34H386	2	Spring Pin	1/4" X 2"
3	AW14341	1	BALL BEARING	-
4	03H1540	4	Bolt	5/16" X 3/4"
4	12H303	4	Lock Washer	5/16"
4	14H785	4	Nut	5/16"
5	W12243	2	Pressed Flanged Housing	-
6	AW14412	2	ECCENTRIC LOCKING COLLAR	(SUB JD8563)
7	AW14303	1	PULLEY	-
8	AW11252	1	PULLEY	-
9	W14431	1	V-BELT	-
10	28H2467	1	WASHER	0.957" X 1.315" X 5/16"
11	11M7015	1	Cotter Pin	3.200 X 25 MM
12	W17080	1	PIN FASTENER	(SUB E62395 AND (2) 11M7054)
13	AW16339	1	HANDLE	(SUB FOR AW14287)
14	14H1040	1	Nut	1/2"
15	12H301	1	Lock Washer	1/2"
16	AW14417	1	PULLEY	-
17	19H1992	1	Cap Screw	1/2" X 4"
18	34H316	1	Spring Pin	1/4" X 1-1/2"
19	24H1369	1	Washer	21/32" X 1-3/8" X 0.060"
