Открытый узел

PITMAN DRIVE AND SHIELD [A19]

PITMAN DRIVE AND SHIELD [A19]

PITMAN DRIVE AND SHIELD [A19]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

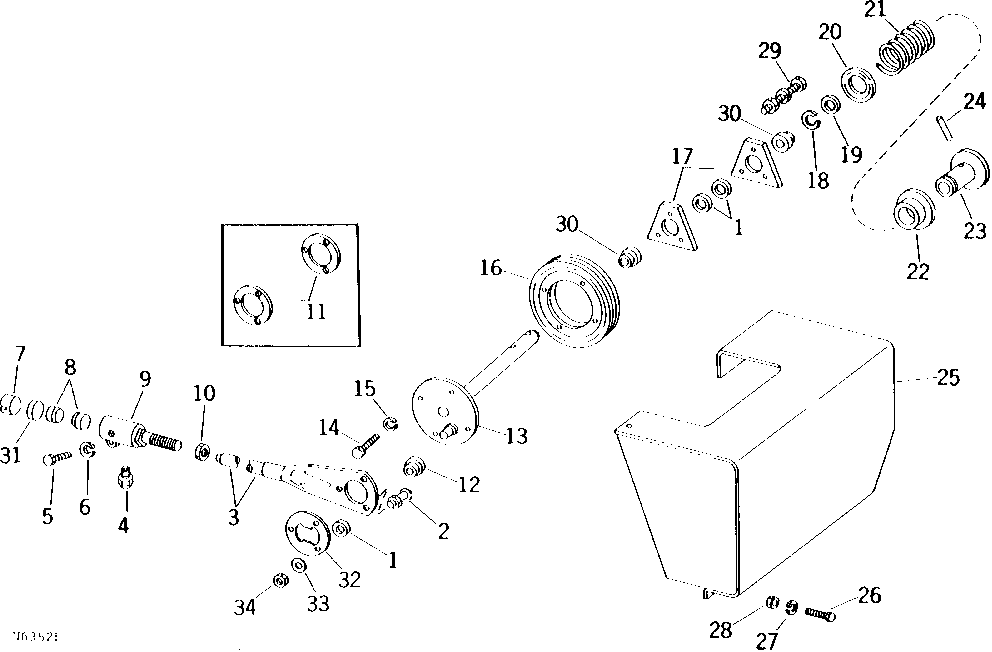

PITMAN DRIVE AND SHIELD [A19]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD8563	3	Eccentric Locking Collar	-
2	03H1524	3	Bolt	5/16" X 1"
2	14H611	3	Nut	5/16"
3	AW15485	1	PITMAN ARM	(SUB FOR AW13828)
4	JD7759	1	Lubrication Fitting	1/8"
5	19H1800	1	Cap Screw	3/8" X 1-1/2"
6	12H304	1	Lock Washer	3/8"
7	H23462	1	FITTING	-
8	H23415	2	BEARING	-
9	W17272	1	SOCKET	-
10	14H904	1	Nut	3/4"
11	L1921C	2	Pressed Flanged Housing	-
12	JD8562	1	Ball Bearing	-
13	AW15582	1	CRANK	(SUB FOR W17241, AW13859 AND AW15507)
14	19H1948	4	Cap Screw	1/4" X 3/4"
15	12H302	4	Lock Washer	1/4"
16	W18188	1	PULLEY	(540 RPM)
16	W18189	1	PULLEY	(1000 RPM)
17	W19022	2	HOUSING	-
18	W20989	1	SNAP RING	(SUB FOR DT2118W)
19	W10729	1	THRUST WASHER	-
20	W12718	1	CAP	-
21	W14432	1	SPRING	-
22	W17222	1	PULLEY	-
23	W21055	1	HALF SHEAVE	(SUB FOR W17250)
24	34H333	1	Spring Pin	5/16" X 1-7/8"
25	AW16354	1	SHIELD	(SUB AW19313)
25	AW19313	1	SHIELD	-
26	03H2119	4	Bolt	1/4" X 5/8"
27	12H302	4	Lock Washer	1/4"
28	14H786	4	Nut	1/4"
29	03H1480	6	Bolt	3/8" X 1-1/4"
29	12H304	6	Lock Washer	3/8"
29	14H1076	6	Nut	3/8"
30	JD9272	1	BALL BEARING	-
31	W22332	1	PAD	-
32	W28388	1	PLATE	-
33	12H303	3	Lock Washer	5/16"
34	14H785	3	Nut	5/16"
