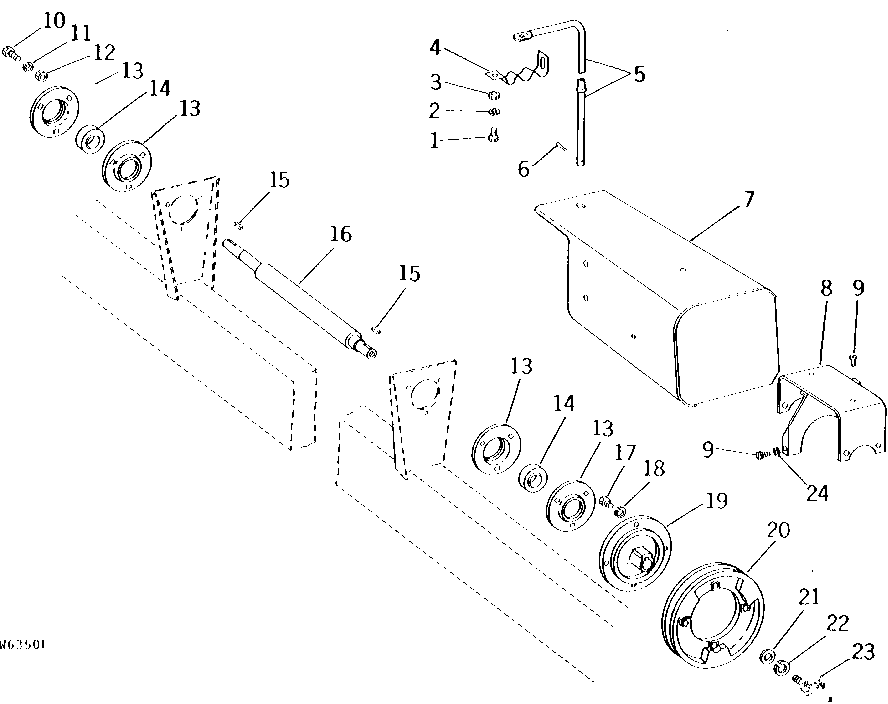

MAIN DRIVE SHAFT, REAR SHIELD AND HOSE SUPPORT [A17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1936	1	Cap Screw	3/8" X 3/4"
2	12H335	1	Lock Washer	3/8"
3	14H1076	1	Nut	3/8"
4	W17893	1	CLAMP	-
5	W17082	1	HANGER	-
6	11M7015	1	Cotter Pin	3.200 X 25 MM
7	AW14487	1	SHIELD	(SUB AW19502)
7	AW19502	1	SHIELD	-
8	AW14486	1	SUPPORT	-
9	37H51	2	Screw	1/4" X 1/2"
10	03H1519	6	Bolt	3/8" X 1"
11	12H304	6	Lock Washer	3/8"
12	14H1076	6	Nut	3/8"
13	H23469	4	Pressed Flanged Housing	-
14	JD9219	2	Ball Bearing	-
15	P46328	2	KEY	-
16	W17237	1	SHAFT	-
17	19H1948	4	Cap Screw	1/4" X 3/4"
18	12H302	4	Lock Washer	1/4"
19	W17857	1	HUB	-
20	W18188	1	PULLEY	(540 RPM)
20	W17858	1	PULLEY	(1000 RPM)
21	24H1351	2	Washer	9/16" X 1-1/2" X 0.164"
22	12H293	2	Lock Washer	7/16"
23	19H2247	2	Cap Screw	7/16" X 1"
24	24H1287	2	Washer	9/32" X 5/8" X 0.065"

MAIN DRIVE SHAFT, REAR SHIELD AND HOSE SUPPORT [A17]
