Открытый узел

Wiring Harness, Hood Lights

Wiring Harness, Hood Lights

Wiring Harness, Hood Lights

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Wiring Harness, Hood Lights

Нет текстового описания

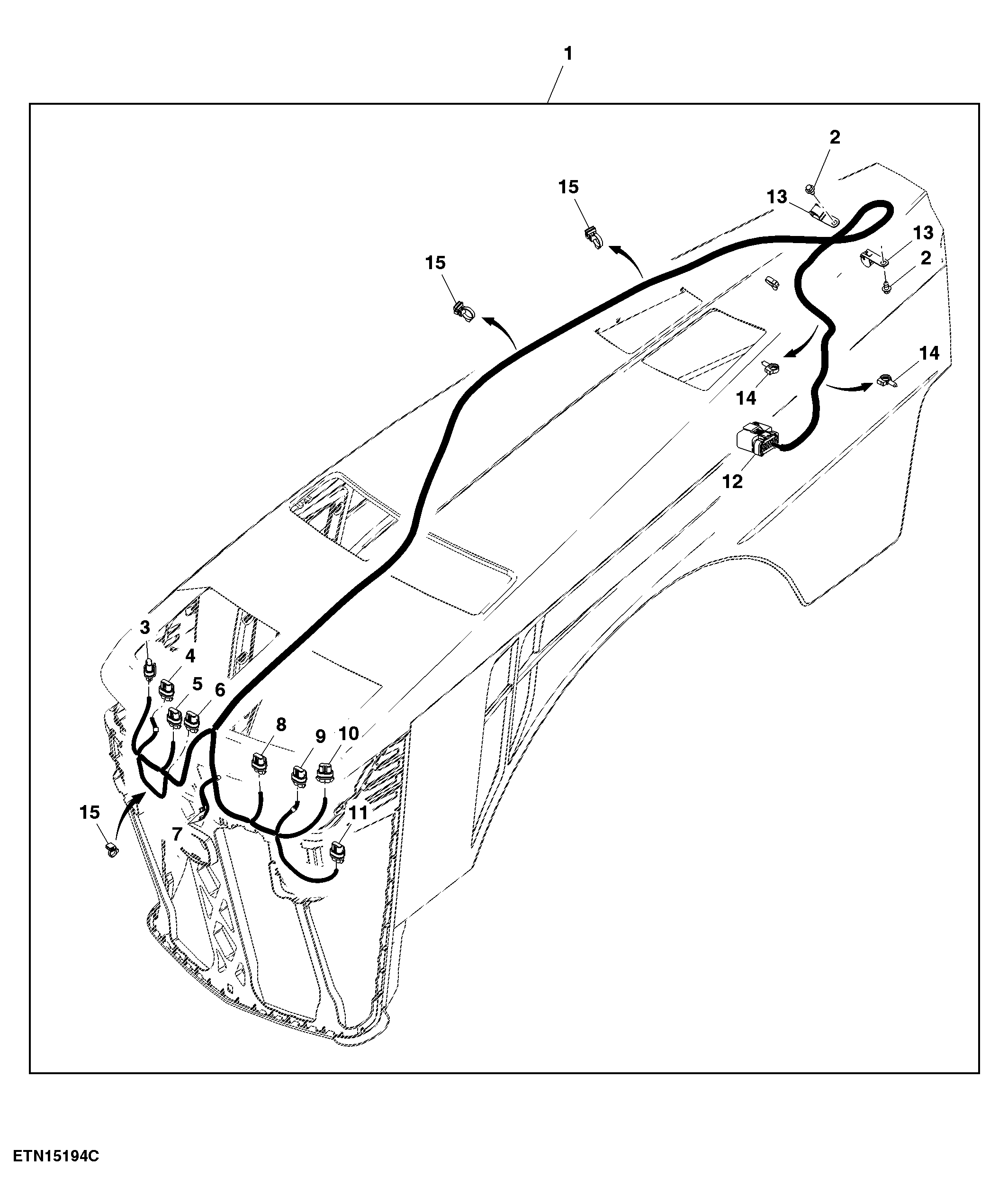

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE304426	1	Headlamp Wiring Harness	-
2	37M7092	2	Screw	M8 X 16
3	57M8839	1	Elec. Connector Housing	Right Outer Work Lamp (HID Optiion) USE WITH (2) 57M7491_Pins and (2) 57M9218_Seals
3	57M8129	1	Elec. Connector Terminal	-
4	57M8839	1	Elec. Connector Housing	Right Low Beam Lamp USE WITH (2) 57M7297_Pins and (2) 57M9218_Seals
4	57M8129	1	Elec. Connector Terminal	-
5	57M8839	1	Elec. Connector Housing	Right High Beam Lamp USE WITH (2) 57M7297_Pins and (2) 57M9218_Seals
5	57M8129	1	Elec. Connector Terminal	-
6	57M8839	1	Elec. Connector Housing	Right Inner Work Lamp (HID Spot Option) USE WITH (2) 57M7491_Pins and (2) 57M9218_Seals
6	57M8129	1	Elec. Connector Terminal	-
7	-	2	Part 11	Horn USE WITH 57M10524_Pin
8	57M8839	1	Elec. Connector Housing	Left Inner Work Lamp USE WITH (2) 57M7297_Pins and (2) 57M9218_Seals
8	57M8129	1	Elec. Connector Terminal	-
9	57M8839	1	Elec. Connector Housing	Left HighBeam Lamp USE WITH (2) 57M7297_Pins and (2) 57M9218_Seals
9	57M8129	1	Elec. Connector Terminal	-
10	57M8839	1	Elec. Connector Housing	Left Low Beam Lamp USE WITH (2) 57M7297_Pins and (2) 57M9218_Seals
10	57M8129	1	Elec. Connector Terminal	-
11	57M8839	1	Elec. Connector Housing	Left Outer Work Lamp (HID Option) USE WITH (2) 57M7491_Pins and (2) 57M9218_Seals
11	57M8129	1	Elec. Connector Terminal	-
12	57M10298	1	Elec. Connector Housing	Chassis Harness USE WITH (8) 57M10525_Pins, 57M10524_Pin, (2) 57M10846_Seals
13	57M8824	2	Elec. Connector Accessory	-
14	57M8902	3	Clip	-
15	57M9229	18	Clip	-
