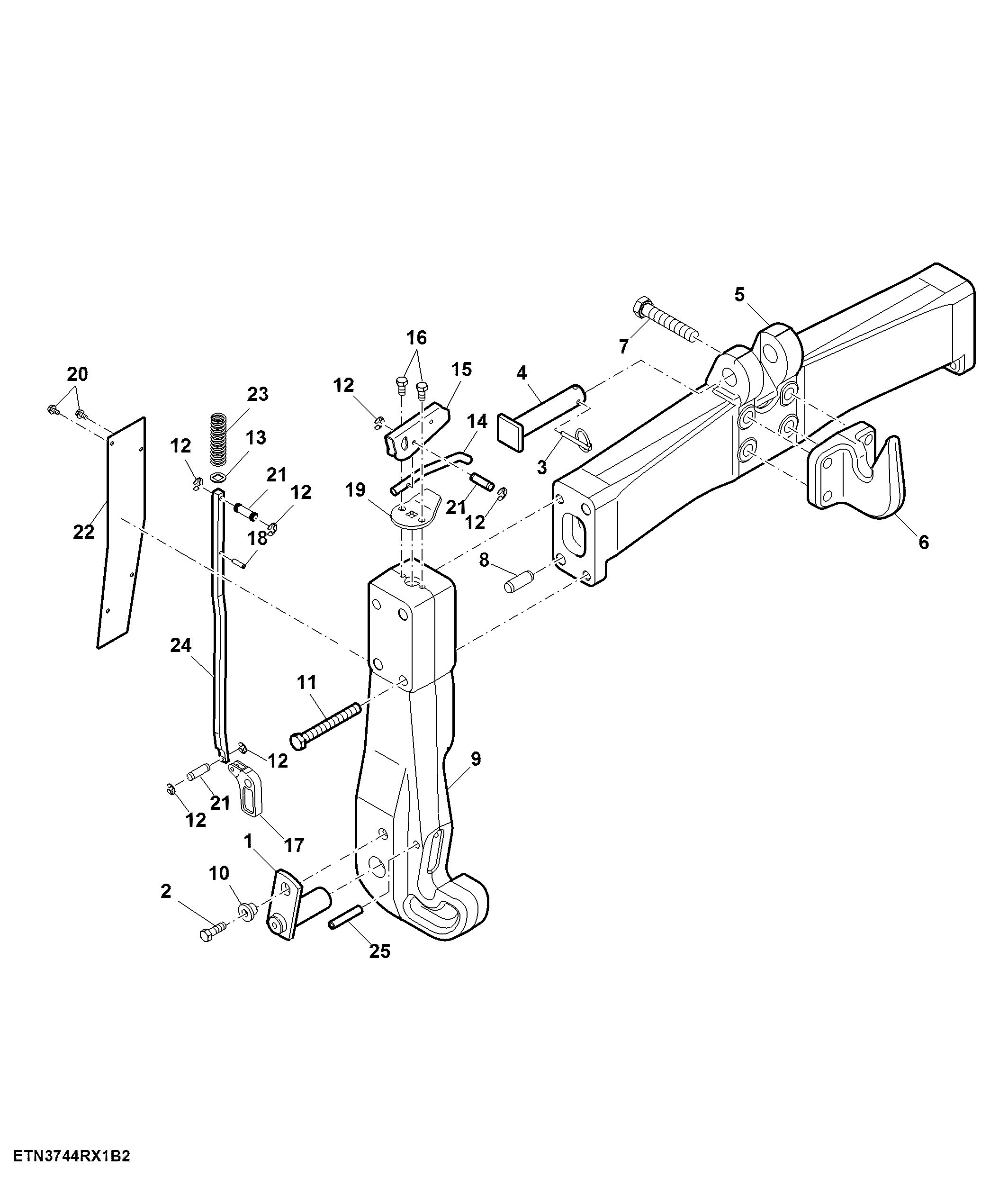

Quick Coupler, Category 3/ 3N, LH Illustrated

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR89303	2	Pin	-
2	19M7744	2	Cap Screw	M12 X 35
3	AA21292	1	Quick Lock Pin	-
4	R125450	1	Pin	-
5	R177772	1	Crossbar	-
6	R203718	1	Hook	-
7	19M7969	4	Cap Screw	M20 X 110
8	A776R	4	Pin	-
9	R340730	1	Quick Coupler	RH SUB FOR R161314
9	R340728	1	Quick Coupler	LH SUB FOR R161313
10	R179511	2	Locking Collar	-
11	19M7732	4	Cap Screw	M16 X 130
12	H133106	12	Snap Ring	-
13	24H1742	2	Washer	17/32" X 1" X 0.060"
14	R48163	2	Handle	-
15	R48164	2	Lever	-
16	19M7166	4	Cap Screw	M10 X 20
17	R207642	2	Latch	-
18	34H312	2	Spring Pin	1/4" X 1"
19	R164195	2	Wear Plate	-
20	19M7774	8	Screw	M6 X 12
21	R222665	6	Spring Pin	-
22	R161319	2	Shield	-
23	R260585	2	Compression Spring	-
24	R161316	1	Linkage	L.H.
24	R161317	1	Linkage	R.H.
25	N137598	2	Spring Pin	-

Quick Coupler, Category 3/ 3N, LH Illustrated
