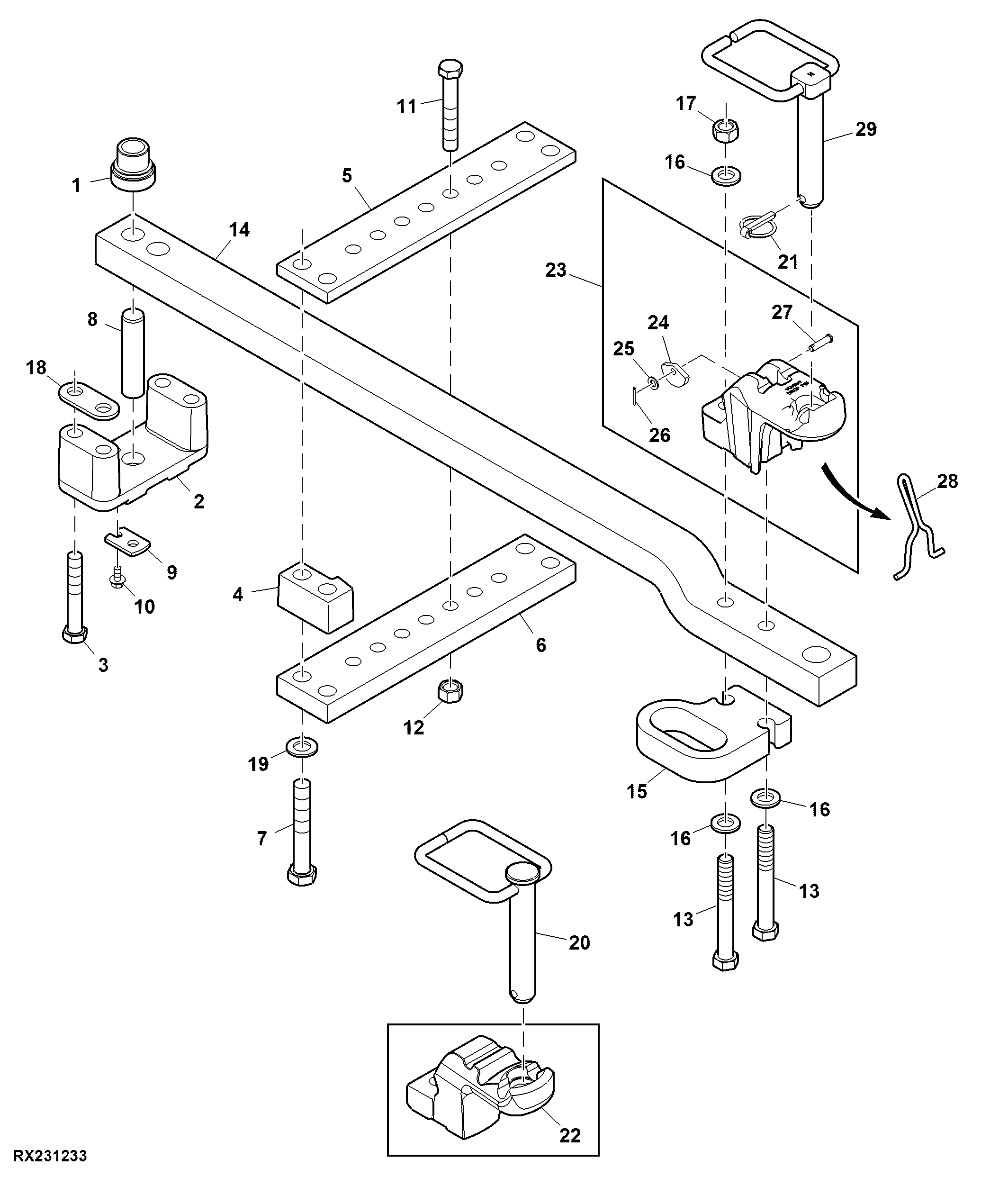

Mounting Parts, Support, Drawbar Front, Category 3

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R337376	1	Bushing	SUB FOR R218767
2	R210639	1	Support	-
3	19M9139	4	Cap Screw	M20 X 130
4	R218782	2	Spacer	-
5	R218780	1	Strap	-
6	R218781	1	Strap	-
7	19M9354	4	Cap Screw	M24 X 150
8	R210619	1	Pin	-
9	R115453	1	Strap	-
10	19M7784	1	Screw	M10 X 20
11	19M7968	2	Cap Screw	M20 X 130
12	14M7277	2	Nut	M20
13	R156614	2	Cap Screw	-
14	R297781	1	Drawbar	-
15	R156615	1	Retainer	-
16	R52006	3	Washer	-
17	R114125	1	Nut	-
18	R121788	2	Strap	-
19	L113738	4	Washer	25 X 44 X 6 mm (63/64" X 1.732" X 0.236")
20	RE150871	1	Pin Fastener	USE WITH R537390
21	AR62150	1	Quick Lock Pin	-
22	R537390	1	Strap	ORDER RE566117 AND RE570372, SUB FOR R132544
23	RE566117	1	Strap	-
24	R542105	1	Lock Plate	-
25	24M7040	1	Washer	11 X 20 X 2 mm
26	11M7082	1	Cotter Pin	2.500 X 25 mm
27	R545342	1	Pin Fastener	-
28	R546661	1	Lever	-
29	RE570372	1	Pin Fastener	USE WITH RE566117

Mounting Parts, Support, Drawbar Front, Category 3
